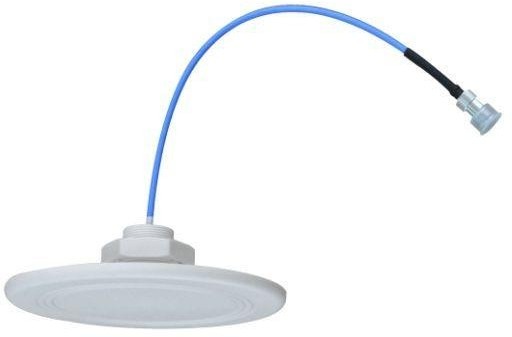

KADAMM AO-6938V35S02 — многодиапазонная потолочная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 5 дБи, 1 порт

KADAMM AO-6938V35S02 — потолочная всенаправленная антенна для помещений диапазона 698–960 / 1710–2700 / 3300–3800 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.

Ближайшая к KADAMM AO-6938V35S02 модель каталога — KADAMM AO-7938V24M01. У AO-6938V35S02 полосы 698–3800 МГц, у AO-7938V24M01 — 790–3800 МГц; у AO-6938V35S02 луч по горизонтали 360°, у AO-7938V24M01 — (360)°; у AO-6938V35S02 1 порт, у AO-7938V24M01 — 2. У второй близкой модели, KADAMM I-ATO5-698/3600, расхождение иное: у AO-6938V35S02 усиление 5 дБи, у I-ATO5-698/3600 — 5,32 дБи.

В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.

Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.

Интермодуляция — ≤−150. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.

Усиление антенны — 3,0 / 4,0 / 5,0 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.

Тракт: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 50 Вт.

Корпус, крепление и условия эксплуатации: размеры Ø179 × 8 мм; масса 0,22 кг; радом — уф-стабилизированный abs-пластик; рабочая температура −40…+60 °C. Корпус без логотипа на лицевой стороне, маркировка — на тыльной стороне.

Разъём — 1×4.3-10; уличное соединение после монтажа герметизируют.

698–960 МГцПо горизонтали — круговая, усиление в максимуме 3,0 дБи.

1710–2700 МГцПо горизонтали — круговая, усиление в максимуме 4,0 дБи.

3300–3800 МГцПо горизонтали — круговая, усиление в максимуме 5,0 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для AO-6938V35S02.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у AO-6938V35S02 — розетка 4.3-10 или N (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы AO-6938V35S02 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AO-6938V35S02 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AO-6938V35S02 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 5 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 5 = 18 дБм, то есть около 63 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 2249 МГц (середина полосы 698–3800 МГц): L = 32,45 + 20·lg 2249 + 20·lg 0,02 = 65,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 18 − 65,5 = −47,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Сети и службы в полосах AO-6938V35S02:

Перед заказом KADAMM AO-6938V35S02 сверьте с проектом:

• Частоты оборудования — внутри 698–3800 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×4.3-10
• Климат площадки — в пределах −40…+60 °C

• AO-6938V35S02 крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — розетка 4.3-10 или N (IEC 61169-54).
• В помещении разъёмы AO-6938V35S02 не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.

Упаковка 195 × 195 × 75 мм.

Другие модели этого раздела каталога KADAMM: Внутренние антенны сотовой связи для DAS и репитеров →
