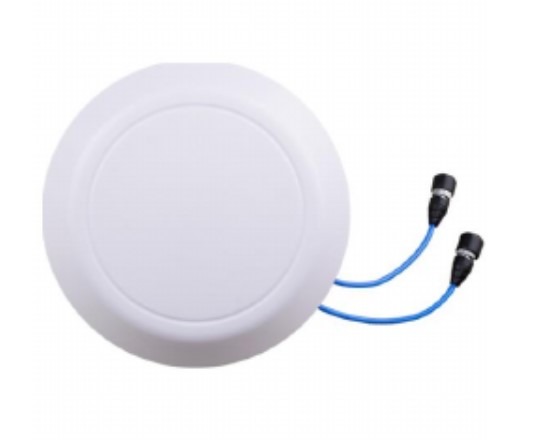

KADAMM AO-7938V24M01 — многодиапазонная потолочная антенна 790–960 / 1710–2700 / 3300–3800 МГц, 5 дБи, 2 порта

KADAMM AO-7938V24M01 — потолочная всенаправленная антенна для помещений диапазона 790–960 / 1710–2700 / 3300–3800 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.

В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.

Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.

Интермодуляция — −153. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.

Усиление антенны — 2,5 / 3,5 / 4,5 / 5,0 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН 2,0 / 1,8 / 1,8 / 1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: масса 0,41 кг; крепление: на потолок заподлицо, на винтах с анкерами; радом — уф-стабилизированный abs-пластик; рабочая температура −40…+65 °C. Корпус без логотипа на лицевой стороне, маркировка — на тыльной стороне.

Разъём — 2×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −153 дБн для AO-7938V24M01.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у AO-7938V24M01 — 2 × розетка 4.3-10 или 2 × розетка N (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы AO-7938V24M01 покрывают 12 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AO-7938V24M01 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AO-7938V24M01 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 5 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 5 = 18 дБм, то есть около 63 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 2295 МГц (середина полосы 790–3800 МГц): L = 32,45 + 20·lg 2295 + 20·lg 0,02 = 65,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 18 − 65,7 = −47,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.

Сети и службы в полосах AO-7938V24M01:

Перед заказом KADAMM AO-7938V24M01 сверьте с проектом:

• Частоты оборудования — внутри 790–3800 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на потолок заподлицо, на винтах с анкерами
• Климат площадки — в пределах −40…+65 °C

• Крепление AO-7938V24M01 — на потолок заподлицо, на винтах с анкерами.
• AO-7938V24M01 крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — 2 × розетка 4.3-10 или 2 × розетка N (IEC 61169-54).
• Разъёмы AO-7938V24M01 в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
