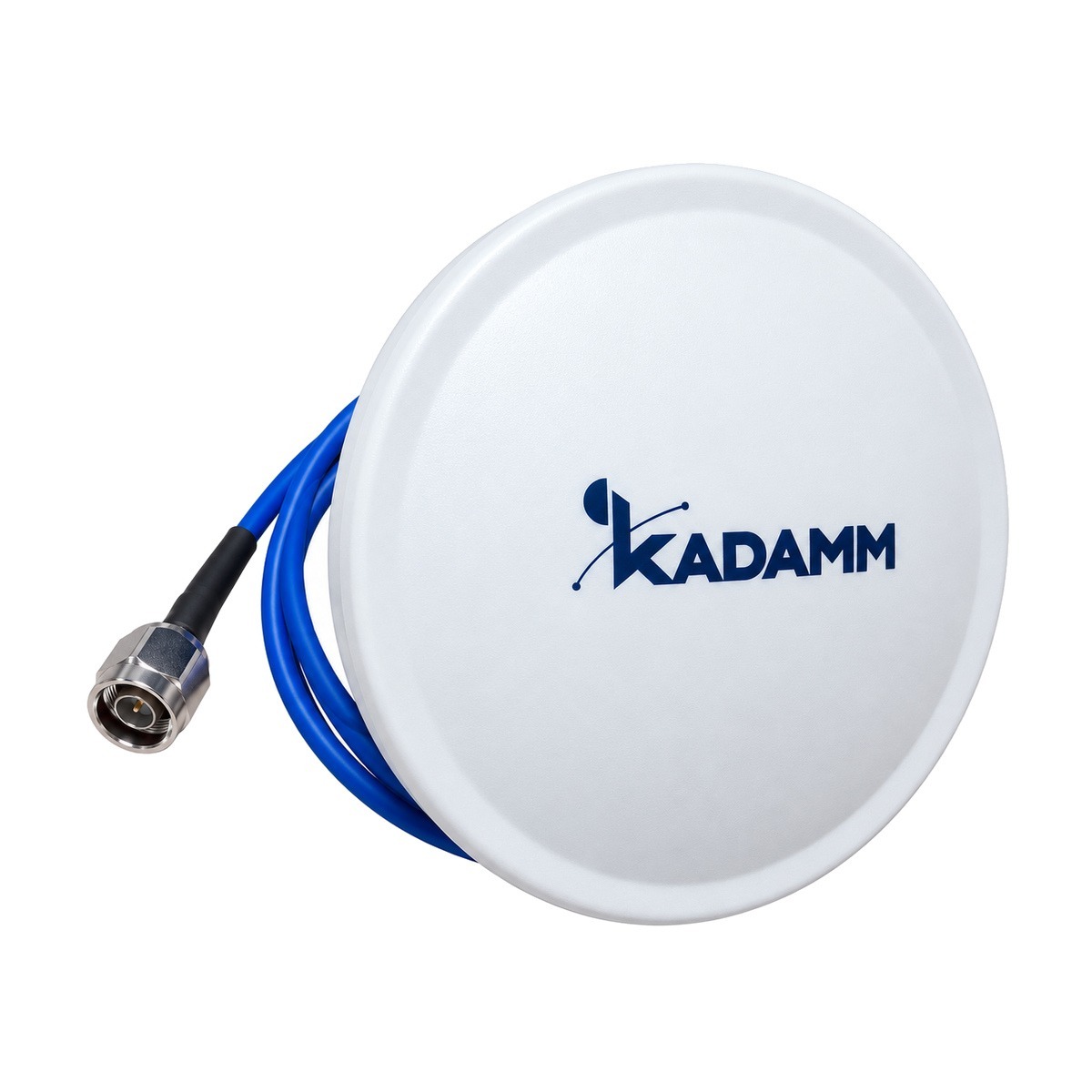

KADAMM I-ATO5-698/3600 — многодиапазонная потолочная ненаправленная (всенаправленная) антенна 698–960 / 1427–1511 / 1710–2690 / 3400–3600 МГц, 5,32 дБи, 1 порт

KADAMM I-ATO5-698/3600 — потолочная всенаправленная антенна для помещений диапазона 698–960 / 1427–1511 / 1710–2690 / 3400–3600 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.

В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.

Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.

Интермодуляция — −140 / −150. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.

Усиление антенны — 3,33 / 4,25 / 3,91 / 5,32 / 4,8 / 4,25 / 4,02 / 5,03 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,6 / менее 1,8 / ≤1,6 / ≤1,6 / менее 1,8 / менее 1,8 / менее 1,8 / менее 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø134 × 7 мм; масса 0,4 кг; радом — abs-пластик; рабочая температура −40…+60 °C.

Разъём — 1×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

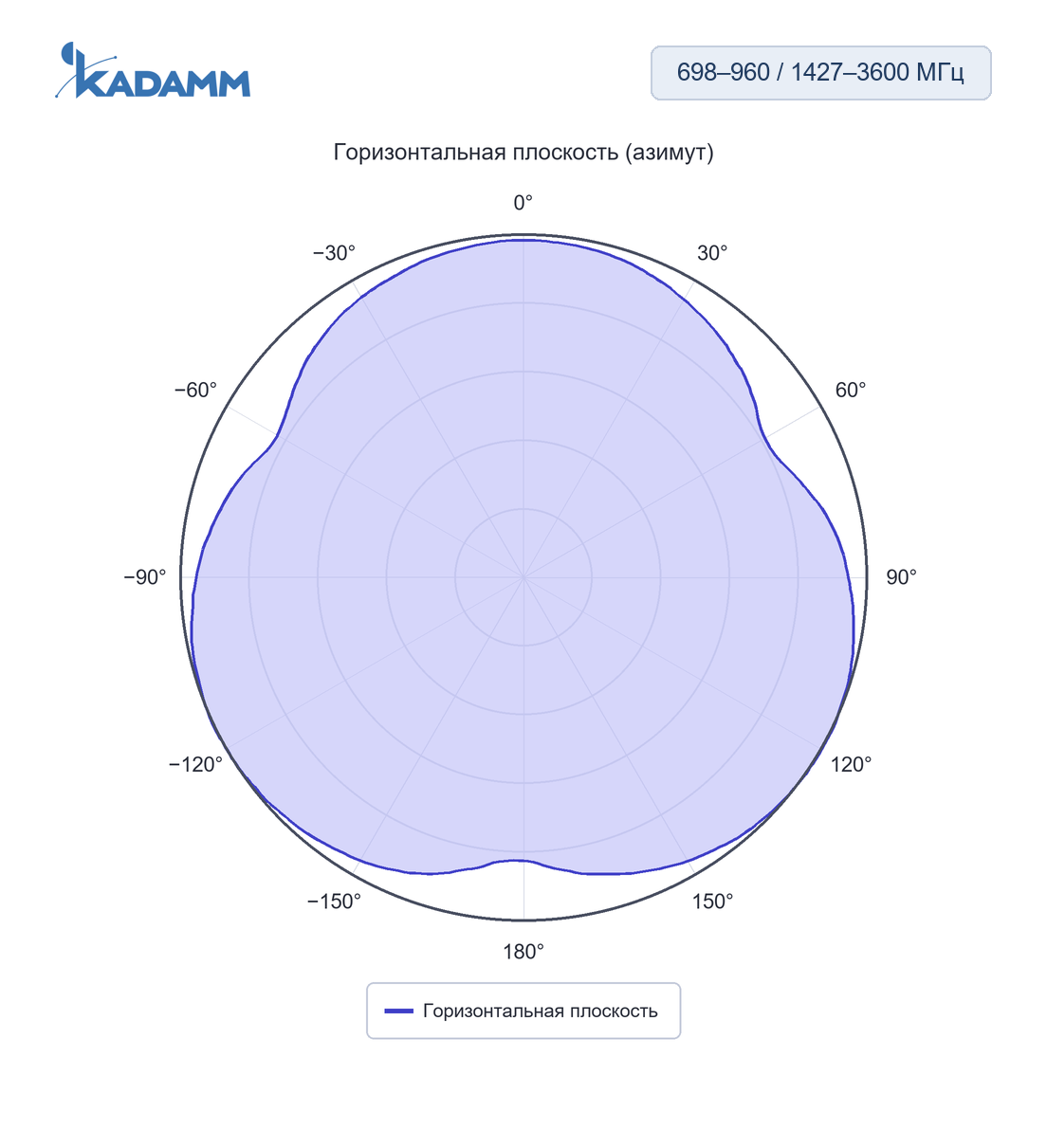

698–960 и 1427–3600 МГц, горизонтальная плоскость (азимут)По горизонтали — круговая, усиление в максимуме 3,33–5,32 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −150–−140 дБн для I-ATO5-698/3600.
• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO5-698/3600 — вилка N, кабель RG141 длиной 1 м (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATO5-698/3600 покрывают 11 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO5-698/3600 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO5-698/3600 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 5,32 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 5,32 = 18,3 дБм, то есть около 68 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 2149 МГц (середина полосы 698–3600 МГц): L = 32,45 + 20·lg 2149 + 20·lg 0,02 = 65,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 18,3 − 65,1 = −46,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.

Сети и службы в полосах I-ATO5-698/3600:

Перед заказом KADAMM I-ATO5-698/3600 сверьте с проектом:

• Частоты оборудования — внутри 698–3600 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×N
• Климат площадки — в пределах −40…+60 °C

• I-ATO5-698/3600 крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — вилка N, кабель RG141 длиной 1 м (IEC 61169-16), выведены снизу.
• Внутри здания герметизация разъёмов I-ATO5-698/3600 не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.

Упаковка 142 × 142 × 126 мм.

Другие модели этого раздела каталога KADAMM: Внутренние антенны сотовой связи для DAS и репитеров →
