Антенна: 790–960 / 1700–2600 МГц, усиление 1,8 дБи.
Что представляет собой антенна
KADAMM AMS-LTE-1.8 — антенна диапазона 790–960 / 1700–2600 МГц. Антенну подключают к модему, роутеру или терминалу вместо штатной: она выносится к окну, на стену или на крышу, туда, где сигнал базовой станции сильнее, а кабель доводит его до устройства.
Современные модемы 4G и 5G работают по схеме MIMO: у них два или четыре антенных входа, и на каждый нужна своя антенна или отдельный вход многопортовой антенны. Если подключить только один вход, скорость падает почти вдвое. Разные поляризации или разнос антенн дают модему независимые каналы.
Усиление 1,8 дБи прибавляется к уровню сигнала на входе модема. На краю зоны покрытия несколько децибел решают, будет ли устойчивое соединение: модем переходит на более быструю модуляцию и реже теряет сеть.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН 2,0. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Чем отличается от похожих моделей KADAMM
- Полосы 790–960 и 1700–2600 МГц, у AMS-LTE-1-1 — 824–960 и 1710–2690 МГц
- Усиление 1,8 дБи, у AMS-LTE-1-1 — 1 дБи (больше на 0,8 дБ)
У KADAMM AMS-LTE-1.8 больше усиление; KADAMM AMS-LTE-1-1 выбирают, если важен её набор полос.
- Полосы 790–960 и 1700–2600 МГц, у AMS-LTE-2-3 — 698–960 и 1710–2700 МГц
- Усиление 1,8 дБи, у AMS-LTE-2-3 — 2,15 дБи (меньше на 0,3 дБ)
- Габариты уточняйте у менеджера, у AMS-LTE-2-3 — 46 × 16 мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 790–960 и 1700–2600 МГц, у AMS-LTE-M — 698–960 и 1710–2700 МГц
- Габариты уточняйте у менеджера, у AMS-LTE-M — по исполнению (см. таблицу «Исполнения»)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AMS-LTE-1.8 с запасом по краям.
Значение AMS-LTE-1.8 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AMS-LTE-1.8 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 790–960 / 1700–2600 МГц |
| Усиление | 1,8 дБи (тип.) |
| КСВН | 2,0 (тип.) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|

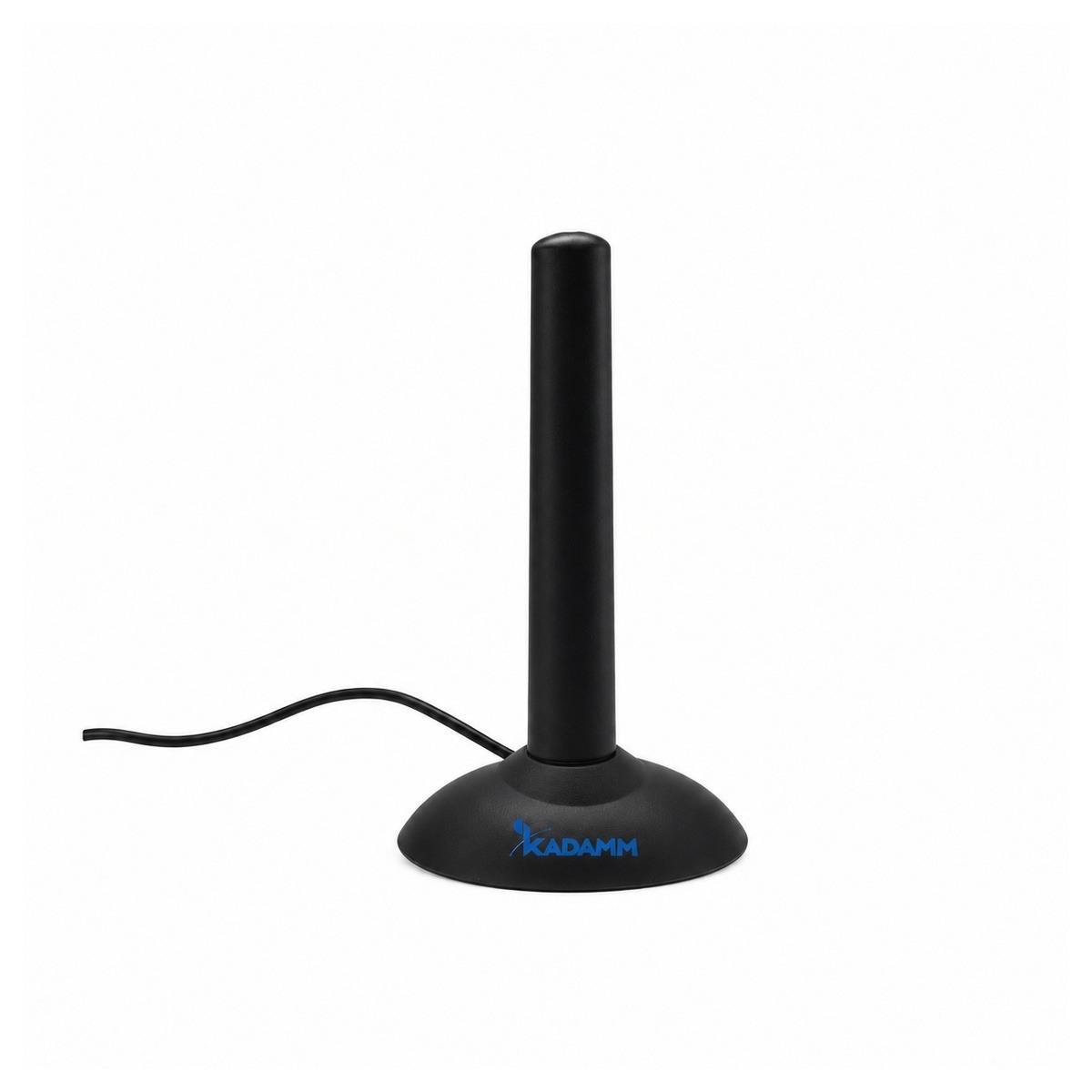

| Тип | штыревая антенна на круглом основании с кабелем |
| Кабель | RG-174, длина — уточняйте у менеджера |
| Разъём | уточняйте у менеджера |
| Размеры | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AMS-LTE-1.8 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AMS-LTE-1.8 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,8 = 41,8 дБм, то есть около 15 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 875 МГц (середина полосы 790–960 МГц): L = 32,45 + 20·lg 875 + 20·lg 1 = 91,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,8 − 91,3 = −49,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Абонентские антенны ставят на дачах, в загородных домах, на объектах телеметрии и видеонаблюдения, в кабинах техники — везде, где модему не хватает сигнала.
Сети и службы в полосах AMS-LTE-1.8:
Перед заказом KADAMM AMS-LTE-1.8 сверьте с проектом:
- Частоты оборудования — внутри 790–960 и 1700–2600 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
Комплект поставки
- Антенна КАДАММ AMS-LTE-1.8
Документация и поставка
Документы
Техописание и каталог
Техническое описание AMS-LTE-1.8 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AMS-LTE-1.8 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AMS-LTE-1.8 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AMS-LTE-1.8 | KADAMM AMS-LTE-1-1 | KADAMM AMS-LTE-2-3 | KADAMM AMS-LTE-M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 790–960 и 1700–2600 МГц | 824–960 и 1710–2690 МГц | 698–960 и 1710–2700 МГц | 698–960 и 1710–2700 МГц |
| Усиление | 1,8 дБи | 1 дБи | 2,15 дБи | 2–5 дБи |
| Поляризация | — | вертикальная | вертикальная | линейная |
| Порты | — | — | — | 1 |
| Габариты | уточняйте у менеджера | — | 46 × 16 мм | по исполнению (см. таблицу «Исполнения») |
| Масса | — | 6,5 г | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
