KADAMM · Антенна Wi-Fi

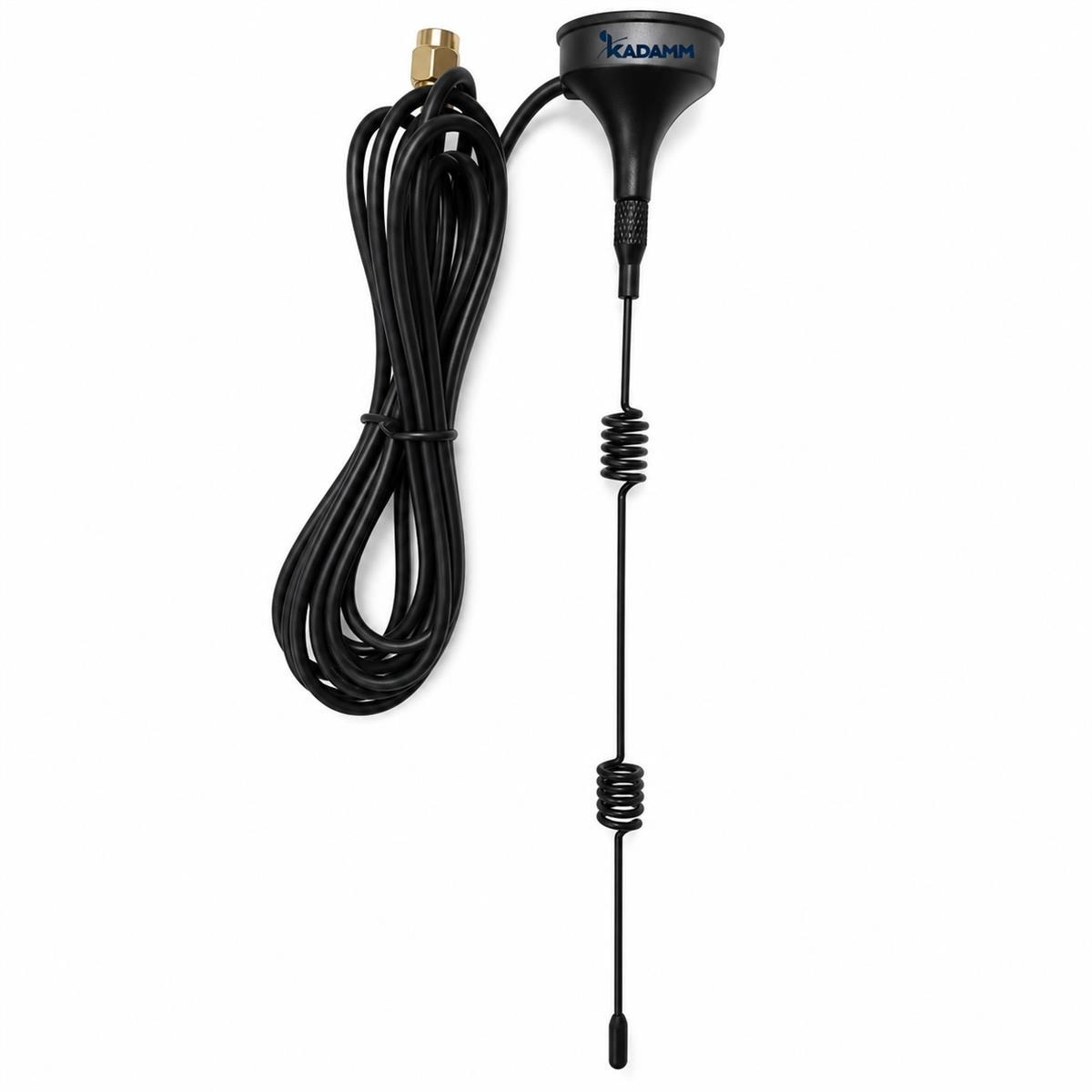

Антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM AMS-24-2.5-3; 2400–2500 МГц, усиление 2,5 дБи.
2400–2500 МГц
Диапазон
2,5 дБи
Усиление
≤2,0
КСВН
SMA
Разъём
3 м
Кабель
Ø29,5 × 223 мм
Размеры
О модели
В рабочую полосу KADAMM AMS-24-2.5-3 (2400–2500 МГц) попадают Wi-Fi 2,4 ГГц. Усиление 2,5 дБи у KADAMM AMS-24-2.5-3 — широкая диаграмма и ровное покрытие вблизи точки установки.
Поляризация — вертикальная.
Масса — по запросу, размеры Ø29,5 × 223 мм. Крепление: магнитное основание. Рабочие температуры — −40…+70 °C.
На что смотреть при подборе
Полоса 2400–2500 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для AMS-24-2.5-3.
Усиление 2,5 дБиДля KADAMM AMS-24-2.5-3 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤2,0Согласование KADAMM AMS-24-2.5-3 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 5 ВтПредел для KADAMM AMS-24-2.5-3 на один порт; суммарную мощность передатчиков сверяйте с ним.
Условия работыKADAMM AMS-24-2.5-3: температура −40…+70 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц |
| Усиление | 2,5 дБи |
| КСВН | ≤2,0 |
| Поляризация | вертикальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 5 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | Ø29,5 × 223 мм |
| Крепление | магнитное основание |
| Кабель | RG-174, 3 м |
| Разъём | SMA, вилка, позолоченный |
| Рабочая температура | −40…+70 °C |
| Температура хранения | −45…+75 °C |
Вопросы по модели
На каких частотах работает KADAMM AMS-24-2.5-3?
Рабочий диапазон AMS-24-2.5-3 — 2400–2500 МГц.
Какое усиление у KADAMM AMS-24-2.5-3?
Коэффициент усиления AMS-24-2.5-3 — 2,5 дБи.
Как крепится KADAMM AMS-24-2.5-3?
Крепление AMS-24-2.5-3: магнитное основание. Габариты Ø29,5 × 223 мм.
Есть ли документы на KADAMM AMS-24-2.5-3?
Для AMS-24-2.5-3 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AMS-24-2.5-3 под ваш объект
