KADAMM · Антенна Wi-Fi

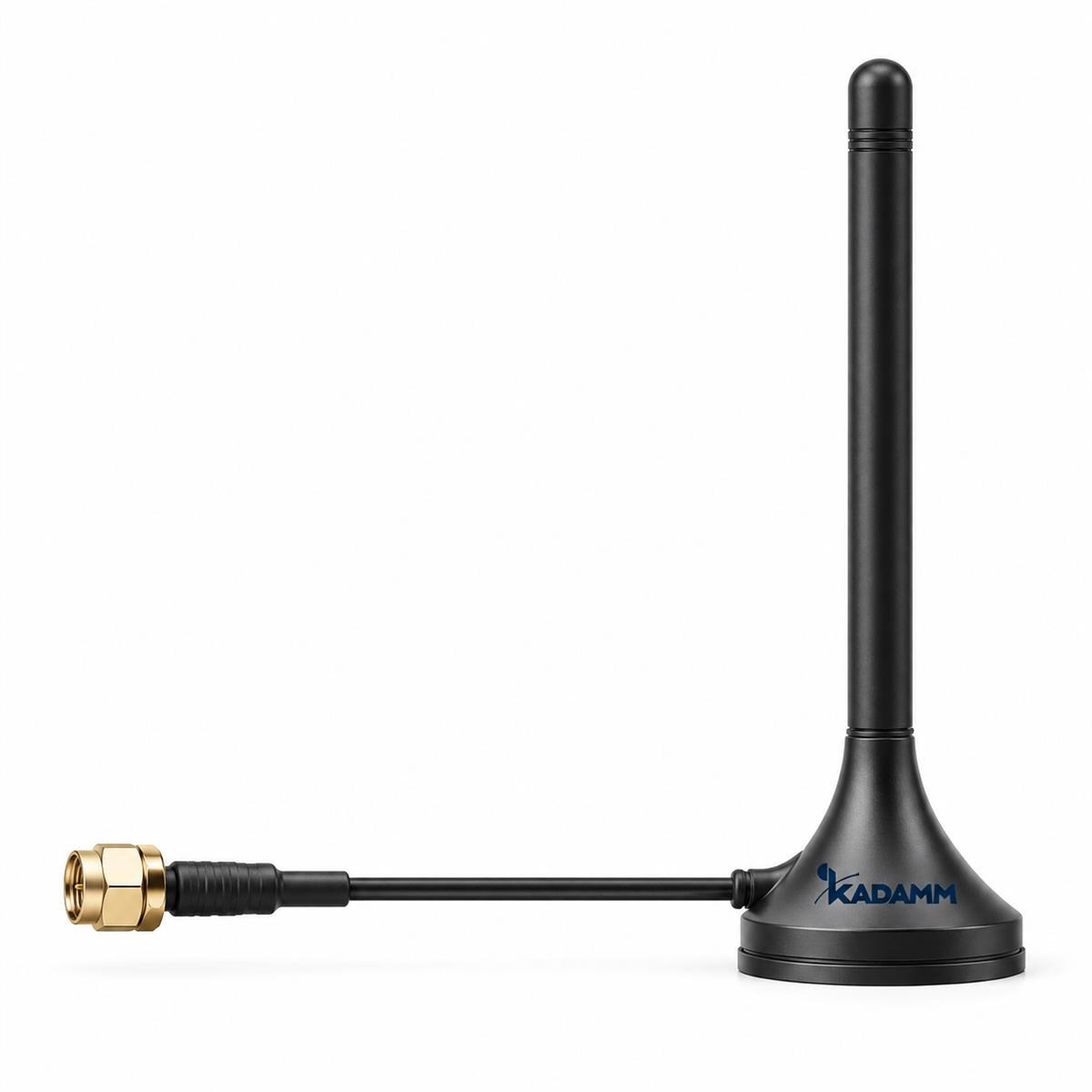

Антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM AMS-24-2-2; 2400–2500 МГц, усиление 2 дБи.
2400–2500 МГц
Диапазон
2 дБи
Усиление
≤2,0
КСВН
SMA
Разъём
2 м (опционально до 3 м)
Кабель
Ø29,5 × 110 мм
Размеры
О модели
Полоса 2400–2500 МГц у KADAMM AMS-24-2-2 перекрывает Wi-Fi 2,4 ГГц — на этих частотах модель и применяют. Усиление 2 дБи у KADAMM AMS-24-2-2 — широкая диаграмма и ровное покрытие вблизи точки установки.
Поляризация — вертикальная.
Габариты — Ø29,5 × 110 мм. Крепление: магнитное основание. Рабочие температуры — −40…+80 °C.
На что смотреть при подборе
Полоса 2400–2500 МГцПроверьте, что частоты вашей системы лежат внутри полосы AMS-24-2-2 с запасом по краям.
Усиление 2 дБиДля KADAMM AMS-24-2-2 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤2,0Согласование KADAMM AMS-24-2-2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 10 ВтПредел для KADAMM AMS-24-2-2 на один порт; суммарную мощность передатчиков сверяйте с ним.
Условия работыKADAMM AMS-24-2-2: температура −40…+80 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц |
| Усиление | 2 дБи |
| КСВН | ≤2,0 |
| Поляризация | вертикальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 10 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | Ø29,5 × 110 мм |
| Крепление | магнитное основание |
| Кабель | RG-174, 2 м (опционально до 3 м) |
| Разъём | SMA, вилка, позолоченный |
| Рабочая температура | −40…+80 °C |
| Температура хранения | −45…+55 °C |
Вопросы по модели
На каких частотах работает KADAMM AMS-24-2-2?
Рабочий диапазон AMS-24-2-2 — 2400–2500 МГц.
Какое усиление у KADAMM AMS-24-2-2?
Коэффициент усиления AMS-24-2-2 — 2 дБи.
Как крепится KADAMM AMS-24-2-2?
Крепление AMS-24-2-2: магнитное основание. Габариты Ø29,5 × 110 мм.
Есть ли документы на KADAMM AMS-24-2-2?
Для AMS-24-2-2 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
