KADAMM АМП-Р — серия производства KADAMM (КАДАММ): 14 моделей, 1,3 – 27 ГГц, соединители SMA.
О серии

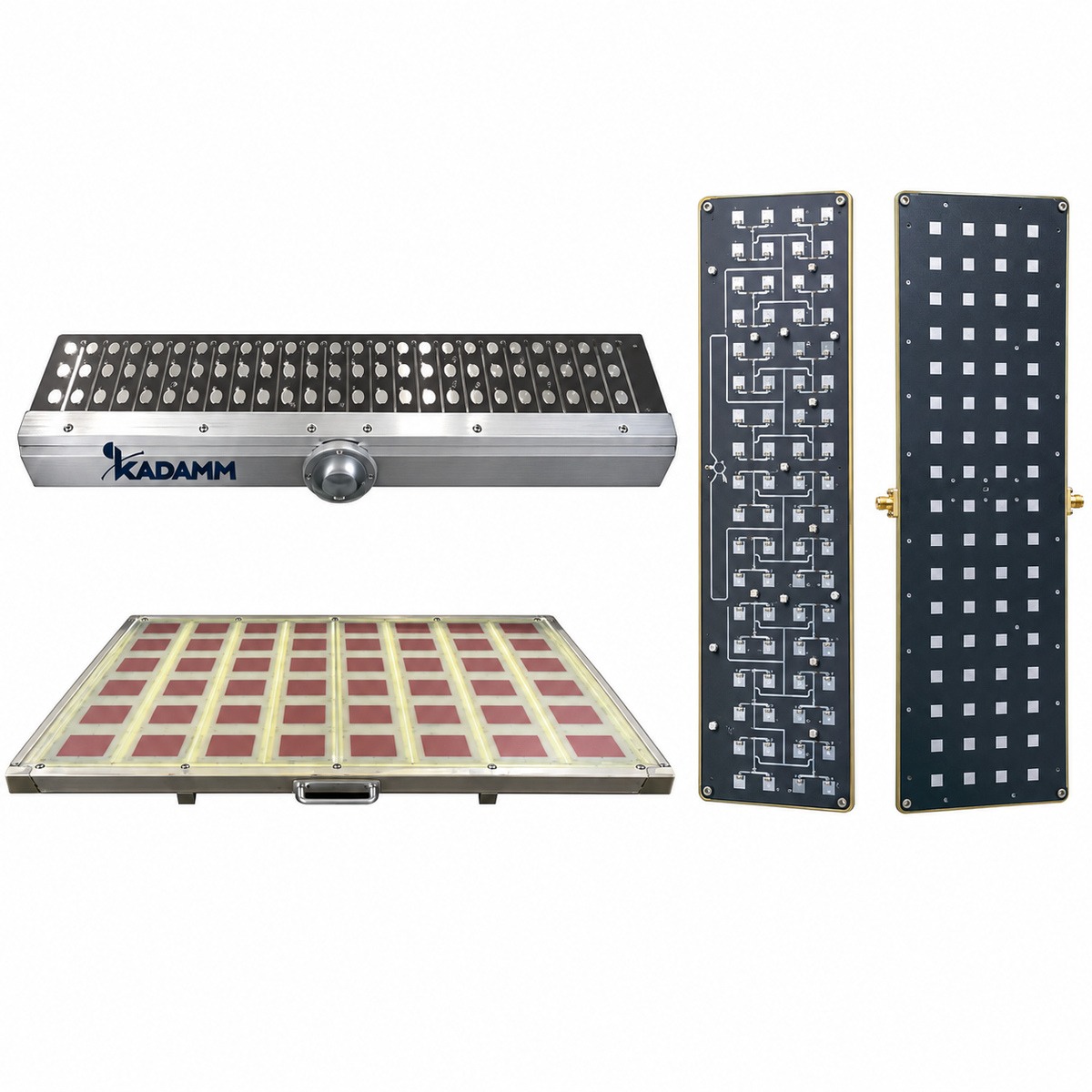

Микрополосковые (патч) антенны серии АМП-Р дают плоскую конструкцию с направленным излучением. В серии АМП-Р — 14 моделей, общий диапазон 1,3 – 27 ГГц, соединители SMA.
По моделям KADAMM АМП-Р: усиление от 9 до 33,2 дБ. Исполнения АМП-Р различаются по параметрам: частоты, коэффициент усиления, соединители, габариты, луч, fцентр.
Типовые задачи для серии АМП-Р: встраиваемые антенны оборудования; элементы антенных решёток; лабораторные макеты. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АМП-Р.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Габариты, мм | Луч, ° | fцентр, ГГц | Поляризация | КСВН (тип.) |
|---|---|---|---|---|---|---|---|---|
| KADAMM АМП-10500-22-SMA(р)-Р | — | 22 | SMA (розетка) | 360 | 16°×5° | 10,5 | — | — |
| KADAMM АМП-1300/1800-13,5-Р | 1,3-1,8 | 13,5 | N (розетка) | — | 30°×15° | — | — | — |
| KADAMM АМП-13000/15000-33,2-Р | 13-15 | 33,2 | — | 576×288 | — | — | линейная | 1,5 |
| KADAMM АМП-13800-22-SMA(р)-Р | — | 22 | SMA (розетка) | 290 | 16°×5° | 13,8 | — | — |
| KADAMM АМП-1500-20-N(р)-Р | — | 20 | N (розетка) | 1000 | 12°×9° | 1,5 | — | — |
| KADAMM АМП-1700/2500-9-SMA(р)-Р | 1,7-2,5 | 9 | SMA (розетка) | около 257,8×181,8×64,5 мм | — | — | ±45 | 1,4 |
| KADAMM АМП-2200/2500-9-Р | 2,2-2,5 | 9 | — | около 150×230×60 | — | — | ±45 | 1,2 |
| KADAMM АМП-2400-22-SMA(р)-Р | — | 22 | SMA (розетка) | 680 | 16°×5° | 2,4 | — | — |
| KADAMM АМП-25500/27000-22-Р | 25,5-27 | более 22dBi@26 | — | 45mm45mm0,8 | — | — | правая круговая или левая круговая | — |
| KADAMM АМП-3300/3500-15-SMA(р)-Р | — | 15 | SMA (розетка) | 170 | 18°×18° | 3,3-3,5 | — | — |
| KADAMM АМП-34000/36000-15-2,92(р)-Р | — | 15 | 2,92 (розетка) | 38 | 10°×10° | 34-36 | — | — |
| KADAMM АМП-4250/4350-22-N(р)-Р | 4,25-4,35 | 22 | N (розетка) | 444×246×30 | — | — | линейная | 2 |
| KADAMM АМП-5300/5500-15-SMA(р)-Р | — | 15 | SMA (розетка) | 178 | 18°×18° | 5,3-5,5 | — | — |
| KADAMM АМП-9400-22-Р | 9,4 | 22 | FBP100 | — | 27°×4° | — | — | — |
Вопросы по серии
Общий диапазон серии АМП-Р — 1,3 – 27 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АМП-Р — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АМП-10500-22-SMA(р)-Р», и количество.
Техническое описание серии АМП-Р и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
