Автомобильная антенна «акулий плавник» FM: .
Что представляет собой антенна

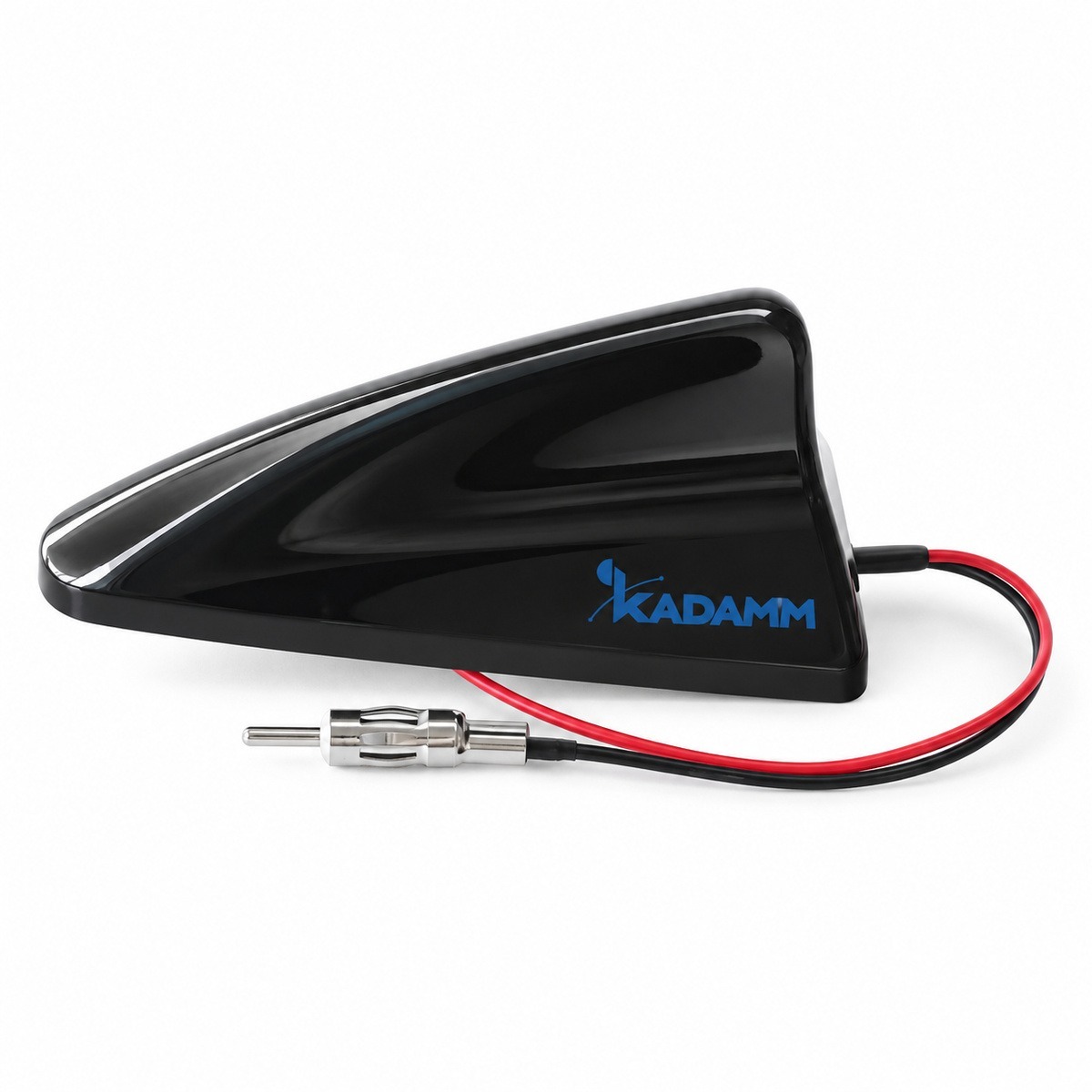

KADAMM AMF-FM — автомобильная антенна «акулий плавник» FM. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Поляризация вертикальная — как у базовых станций и носимых радиостанций, поэтому потерь на рассогласование поляризаций нет.
Электрические параметры тракта: КСВН не более 2. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Разъём — ISO-J. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 0,525–1,7 и 76–110 МГц, у AMF-FM-A — 0,15–1,71 и 76–108 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 0,525–1,7 и 76–110 МГц, у AM-174/930 — 174–930 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 0,525–1,7 и 76–110 МГц, у AM-694/6425-8,5 — 694–960 и 1350–6425 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AMF-FM с запасом по краям.
Согласование AMF-FM с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | вертикальная |
| Мощность | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размер | 147 × 77 × 63 мм |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание AMF-FM.
- IEC 60529 — документ, на который ссылается техническое описание AMF-FM.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Перед заказом KADAMM AMF-FM сверьте с проектом:
- Частоты оборудования — внутри 0,525–1,7 и 76–110 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Уличные соединения AMF-FM после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AMF-FM включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна AMF-FM
Документация и поставка
Документы
Техописание и каталог
Техническое описание AMF-FM и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AMF-FM и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AMF-FM пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AMF-FM | KADAMM AMF-FM-A | KADAMM AM-174/930 | KADAMM AM-694/6425-8,5 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 0,525–1,7 и 76–110 МГц | 0,15–1,71 и 76–108 МГц | 174–930 МГц | 694–960 и 1350–6425 МГц |
| Усиление | — | FM 6–20 дБ | 5–8 дБи | 5–8,5 дБи |
| Поляризация | вертикальная | AMF-FM-A, AMF-FM-A3 — линейная; остальные исполнения — уточняйте у менеджера | вертикальная | вертикальная |
| Порты | — | 1 | — | — |
| Масса | — | — | по модели — см. таблицу | ≤1,5 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
