Автомобильные и мобильные антенны: 174–930 МГц (по модели — см. таблицу), усиление 5–8 дБи (по модели).
Что представляет собой антенна

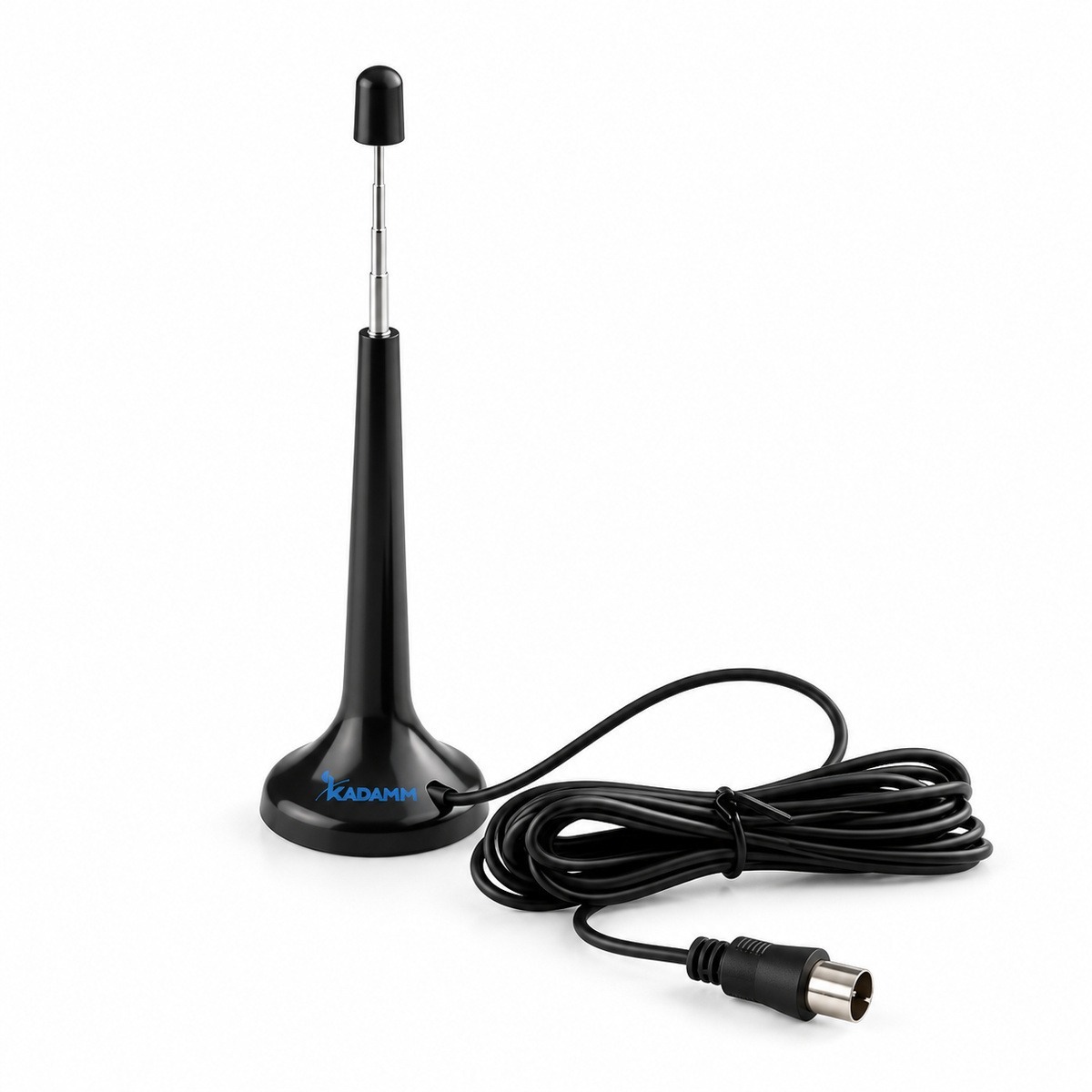

KADAMM AM-174/930 — автомобильные и мобильные антенны диапазона 174–930 МГц (по модели — см. таблицу). Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Поляризация вертикальная — как у базовых станций и носимых радиостанций, поэтому потерь на рассогласование поляризаций нет.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность до 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 174–930 МГц, у AM-694/6425-8,5 — 694–960 и 1350–6425 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 174–930 МГц, у AM-144/430 — 144–146 и 430–440 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 174–930 МГц, у AMF-FM — 76–110 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AM-174/930 с запасом по краям.
Значение AM-174/930 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AM-174/930 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AM-174/930.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 174–930 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 5–8 дБи (по модели) |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | до 100 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | N (вилка) |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM AM-174/862-5M | 174–230 / 470–862 | 5 дБи | 1 | вертикальная | уточняйте у менеджера | 50 Вт | уточняйте у менеджера | 1,5±0,03m | уточняйте у менеджера | — | ≤1,5 |
| KADAMM AM-420/930-8 | 420–930 | 5/8 дБи | 1 | уточняйте у менеджера | уточняйте у менеджера | 100 Вт | N (вилка) | уточняйте у менеджера | уточняйте у менеджера | — | ≤1,8 |
| KADAMM AM-433/433-7 | 433 | 5–7 дБи | 1 | уточняйте у менеджера | уточняйте у менеджера | 50 Вт | уточняйте у менеджера | TNC/SMA, вилка или по заказу | уточняйте у менеджера | −40…+80 °C | ≤1,5 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание AM-174/930.
- IEC 60529 — документ, на который ссылается техническое описание AM-174/930.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AM-174/930 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 552 МГц (середина полосы 174–930 МГц): L = 32,45 + 20·lg 552 + 20·lg 1 = 87,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45 − 87,3 = −42,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Сети и службы в полосах AM-174/930:
Перед заказом KADAMM AM-174/930 сверьте с проектом:
- Частоты оборудования — внутри 174–930 МГц
- Мощность на порт — не выше до 100 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (вилка).
- Уличные соединения AM-174/930 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AM-174/930 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AM-174/930 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание AM-174/930 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AM-174/930 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AM-174/930 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AM-174/930 | KADAMM AM-694/6425-8,5 | KADAMM AM-144/430 | KADAMM AMF-FM |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 174–930 МГц | 694–960 и 1350–6425 МГц | 144–146 и 430–440 МГц | 76–110 МГц |
| Усиление | 5–8 дБи | 5–8,5 дБи | 2,15–5,5 дБи | — |
| Поляризация | вертикальная | вертикальная | вертикальная (AM-144/430); остальные исполнения — уточняйте у менеджера | вертикальная |
| Порты | — | — | 1 | — |
| Масса | по модели — см. таблицу | ≤1,5 | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
