Активные автомобильные антенны AM/FM с усилителем, питание от бортовой сети: AM 150–1710 кГц, FM 76–108 МГц, усиление FM 6–20 дБ.
Что представляет собой антенна

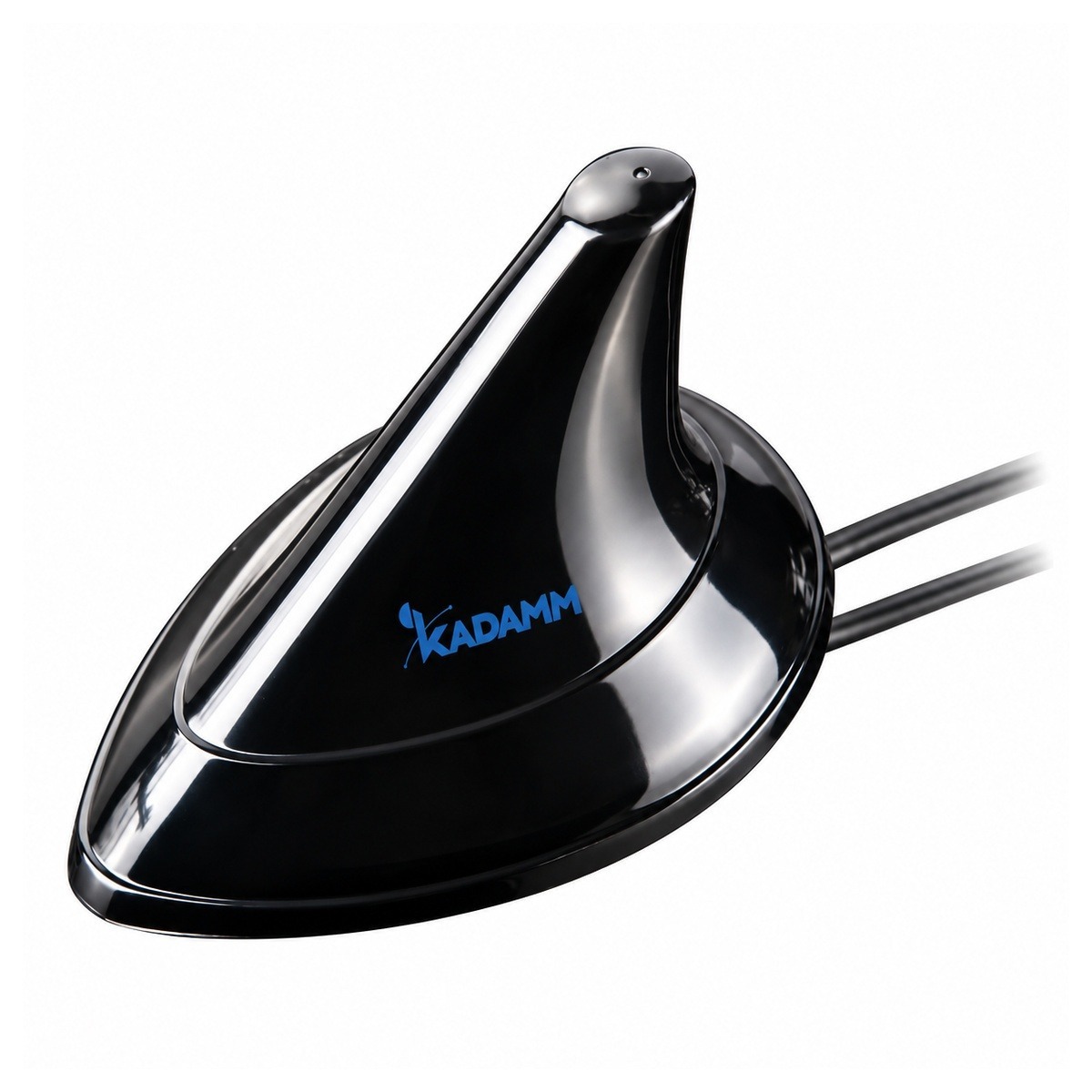

KADAMM AMF-FM-A — активные автомобильные антенны AM/FM с усилителем, питание от бортовой сети диапазона AM 150–1710 кГц, FM 76–108 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Крепление — винт. Постоянная установка даёт надёжный контакт с кузовом и герметичность.
Антенна активная: усилитель компенсирует потери в кабеле до радиостанции или приёмника.
Конструкция и условия работы: крепление: винт.
Разъём — SMA, FAKRA, автомобильный радиоразъём и др.. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 0,15–1,71 и 76–108 МГц, у AMF-FM — 0,525–1,7 и 76–110 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 0,15–1,71 и 76–108 МГц, у AMF-DAB — 174–240, 470–958 и 1452–1492 МГц
- Разъём SMA, FAKRA, автомобильный радиоразъём и др., у AMF-DAB — SMA, MCX, SMB, FAKRA
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 0,15–1,71 и 76–108 МГц, у V2X-3 — 5850–5950 МГц
- Усиление усилителя FM 6–20 дБ, у V2X-3 — 3 дБи (тип.) (больше на 3 дБ)
У KADAMM AMF-FM-A больше усиление; KADAMM V2X-3 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AMF-FM-A с запасом по краям.
Усиление встроенного усилителя AMF-FM-A; сверяйте его с допустимым уровнем на входе приёмника.
Согласование AMF-FM-A с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | AMF-FM-A, AMF-FM-A3 — менее 2,5; AMF-FM-A2 — ≤ 2,5; AMF-FM-A4 — менее 2 |
| Поляризация | AMF-FM-A, AMF-FM-A3 — линейная; остальные исполнения — уточняйте у менеджера |
| Волновое сопротивление | AMF-FM-A, AMF-FM-A3 — 50 Ом; AMF-FM-A2 — 75 ± 5 Ом; AMF-FM-A4 — 75–150 Ом |
| Напряжение питания | AMF-FM-A, AMF-FM-A2, AMF-FM-A3 — 9–16 В DC; AMF-FM-A4 — 12 В |
| Номинальное напряжение | AMF-FM-A2 — 12 В DC; остальные исполнения — уточняйте у менеджера |
| Потребляемый ток | AMF-FM-A2, AMF-FM-A4 — до 60 мА; остальные исполнения — уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | автомобильная антенна |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | AMF-FM-A, AMF-FM-A3 — винт; остальные исполнения — уточняйте у менеджера |
| Степень защиты | по исполнению (см. таблицу «Исполнения») |
| Материал | AMF-FM-A2 — ABS; остальные исполнения — уточняйте у менеджера |
| Основание | AMF-FM-A2 — алюминий; остальные исполнения — уточняйте у менеджера |
| Рабочая температура | AMF-FM-A, AMF-FM-A2, AMF-FM-A3 — −40…+85 °C; AMF-FM-A4 — −40…+80 °C |
| Температура хранения | AMF-FM-A2 — −40…+90 °C; остальные исполнения — уточняйте у менеджера |
| Относительная влажность | AMF-FM-A, AMF-FM-A3 — до 95 %; AMF-FM-A2 — характеристики сохраняются после 96 ч при +60 ± 5 °C и 90–95 %; AMF-FM-A4 — уточняйте у менеджера |
| Виброустойчивость | AMF-FM-A, AMF-FM-A3 — 10–1000 Гц, 28,7 м/с²; остальные исполнения — уточняйте у менеджера |
Исполнения
| Артикул | Частоты | Усиление | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM AMF-FM-A | 520–1629 кГц / 76–108 МГц | FM — 20 ± 3 дБ; AM — 12 ± 3 дБ | 9–16 В DC | RG174; длина — уточняйте у менеджера; автомобильный радиоразъём (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM AMF-FM-A2 | 535–1710 кГц / 87,5–108 МГц | AM — 1 ± 3 дБ; FM — 8 ± 3 дБ | 9–16 В DC (номинальное 12 В DC), до 60 мА | RG174; длина — уточняйте у менеджера; SMA | крепление — уточняйте у менеджера; IP67 |
| KADAMM AMF-FM-A3 | 520–1629 кГц / 76–108 МГц | FM — 16 ± 3 дБ; AM — 5 ± 3 дБ | 9–16 В DC | RG174; длина — уточняйте у менеджера; FAKRA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM AMF-FM-A4 | AM — 150–1705 кГц, FM — 88–108 МГц | AM — 4 дБ, FM — 6 дБ (с кабелем) | 12 В, до 60 мА | RG174, не более 1 м; DIN (по заказу — RAKU 2 или MIO, исполнение — уточняйте у менеджера) | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AMF-FM-A в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AMF-FM-A.
- IEC 60529 — документ, на который ссылается техническое описание AMF-FM-A.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Перед заказом KADAMM AMF-FM-A сверьте с проектом:
- Частоты оборудования — внутри 0,15–1,71 и 76–108 МГц
- Разъёмы — SMA, FAKRA, автомобильный радиоразъём и др.
- Климат площадки — в пределах AMF-FM-A, AMF-FM-A2, AMF-FM-A3 — −40…+85 °C; AMF-FM-A4 — −40…+80 °C
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения AMF-FM-A после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AMF-FM-A включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание AMF-FM-A и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AMF-FM-A и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AMF-FM-A пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

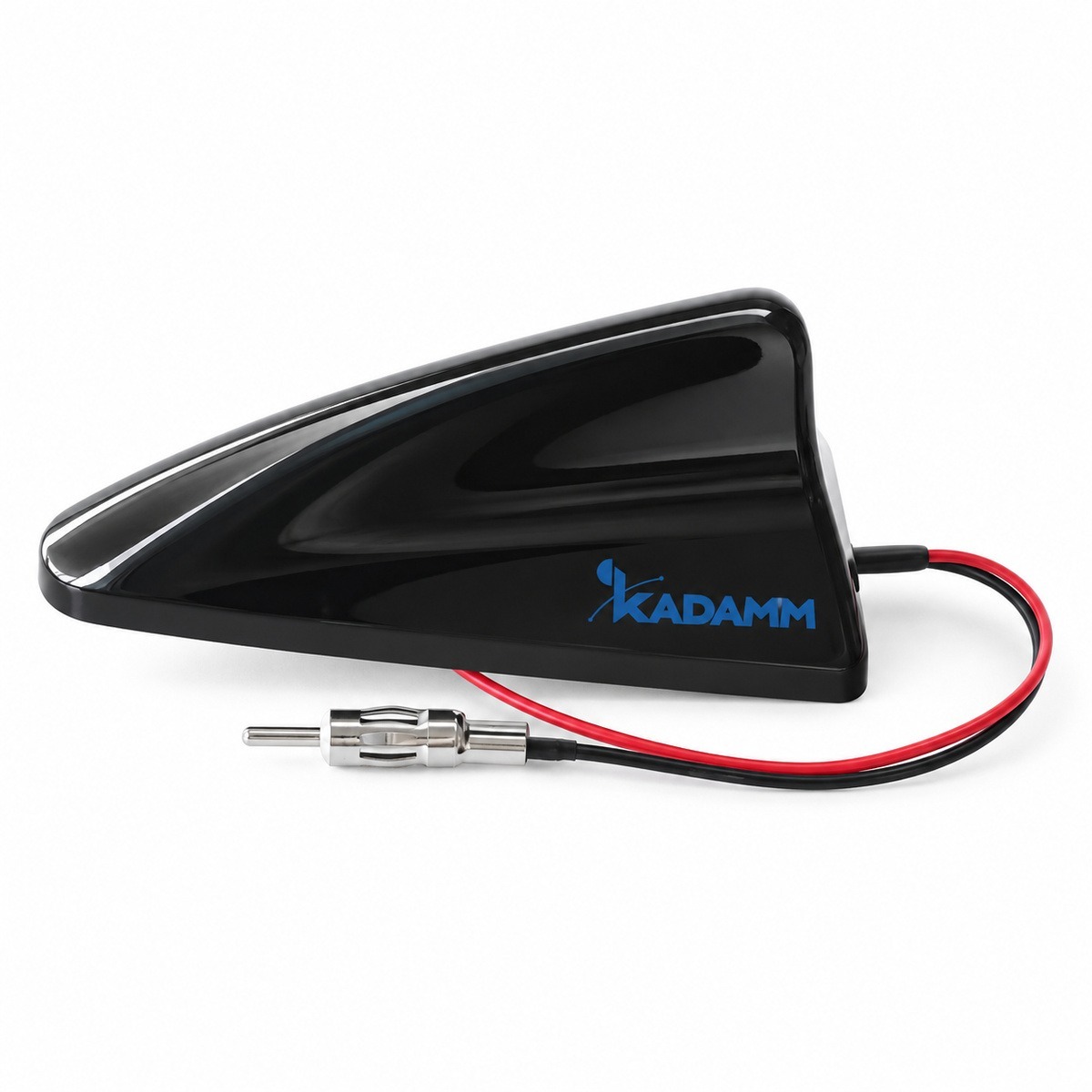

| Параметр | KADAMM AMF-FM-A | KADAMM AMF-FM | KADAMM AMF-DAB | KADAMM V2X-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 0,15–1,71 и 76–108 МГц | 0,525–1,7 и 76–110 МГц | 174–240, 470–958 и 1452–1492 МГц | 5850–5950 МГц |
| Усиление | FM 6–20 дБ | — | 0–20 дБ | 3 дБи (тип.) |
| Поляризация | AMF-FM-A, AMF-FM-A3 — линейная; остальные исполнения — уточняйте у менеджера | вертикальная | линейная | линейная |
| Порты | 1 | — | 1 | — |
| Габариты | — | — | AMF-DAB-0M — уточняйте у менеджера; AMF-DAB-10, AMF-DAB-15 — 75,2 × 35,2 × 1,2 мм; AMF-DAB-20 — 100 × 12,5 × 0,8 мм | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
