Автомобильные антенны цифрового радио DAB на клей и на магните, усиление до: 174–240 / 470–958 / 1452–1492 МГц, усиление 0–20 дБ.
Что представляет собой антенна

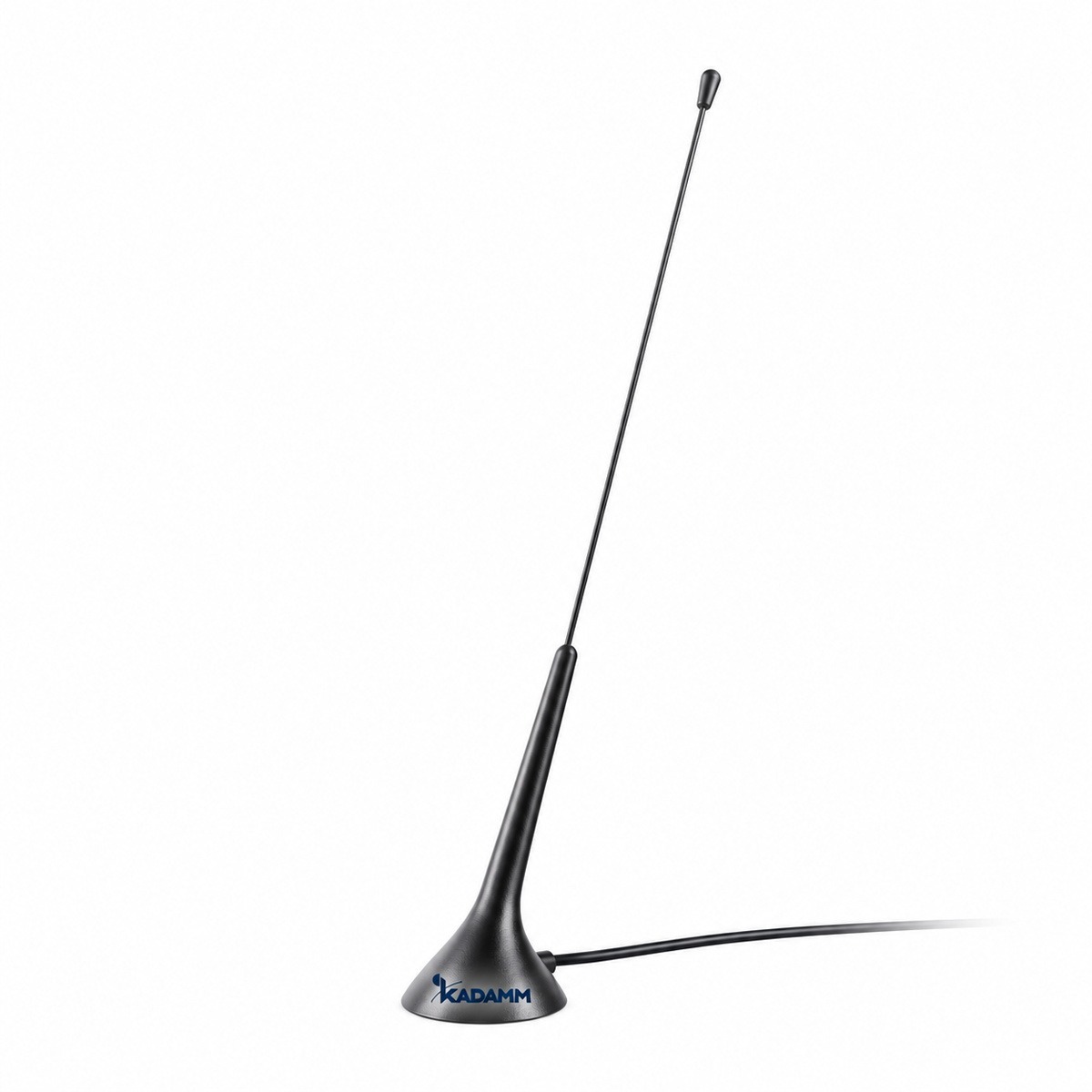

KADAMM AMF-DAB — автомобильные антенны цифрового радио DAB на клей и на магните, усиление до диапазона 174–240 / 470–958 / 1452–1492 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Крепление на магните — для временной установки и быстрой смены места; кабель заводят через уплотнитель двери. Для постоянной установки надёжнее врезное крепление или крепление на болт: лучше контакт с кузовом и герметичность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН менее 2. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: крепление: магнит, клей; рабочая температура −40…+85 °C.
Разъём — SMA, MCX, SMB, FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

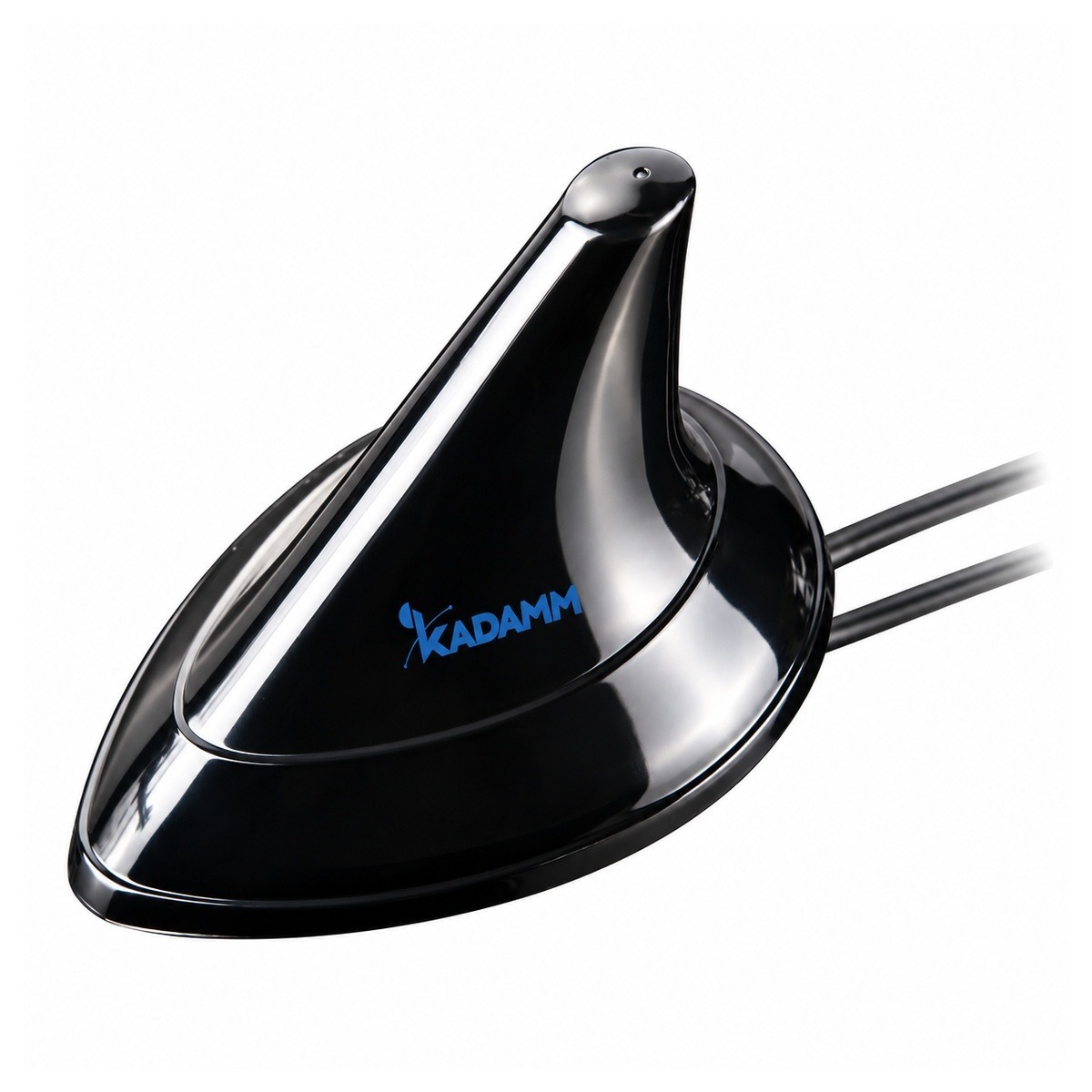

- Полосы 174–240, 470–958 и 1452–1492 МГц, у AMF-FM-A — 76–108 МГц
- Усиление усилителя 0–20 дБ, у AMF-FM-A — FM 6–20 дБ (меньше на 6 дБ)
- Разъём SMA, MCX, SMB, FAKRA, у AMF-FM-A — SMA, FAKRA, автомобильный радиоразъём и др.
KADAMM AMF-FM-A даёт больше усиления; у KADAMM AMF-DAB в пользу выбора — свой набор полос.

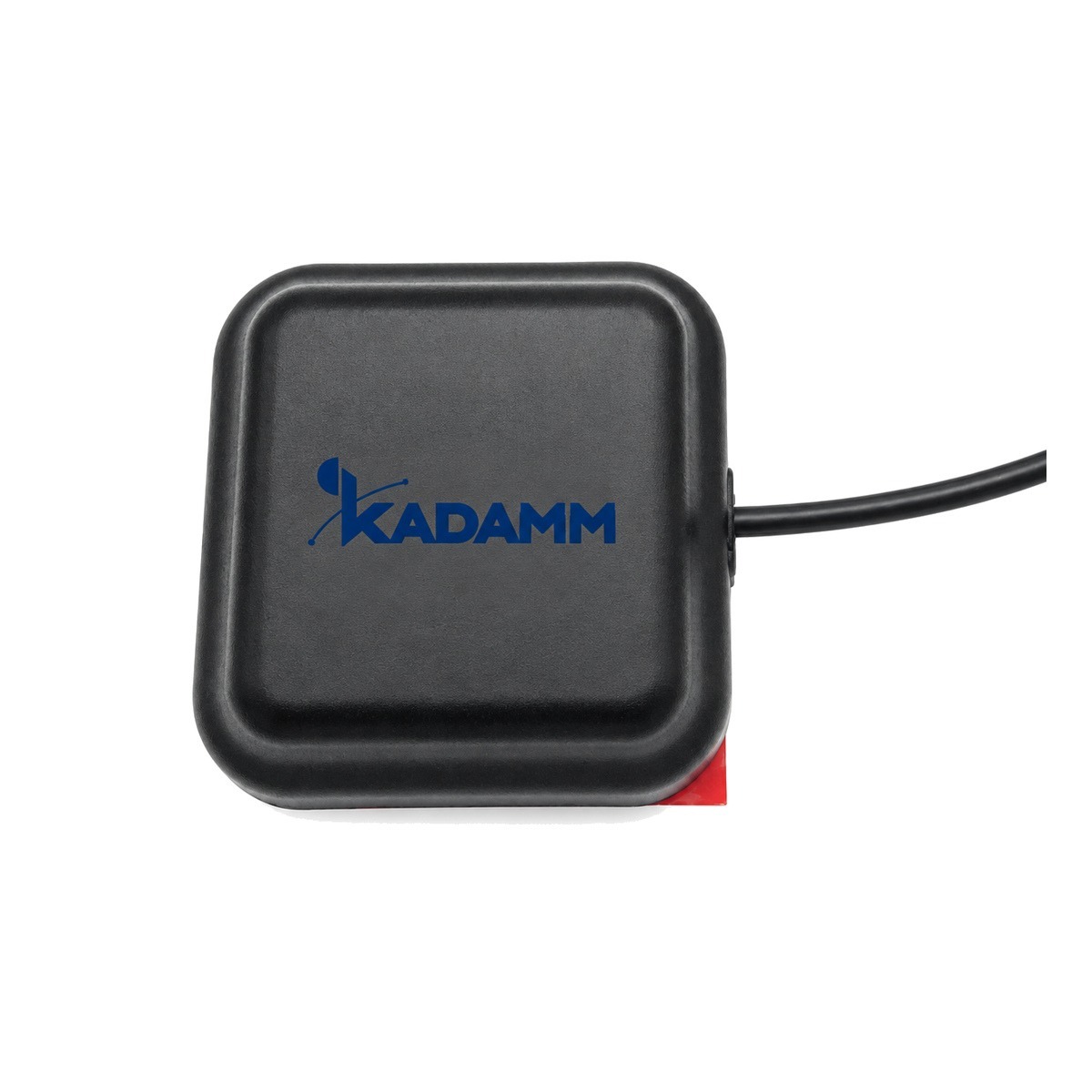

- Полосы 174–240, 470–958 и 1452–1492 МГц, у V2X-3 — 5850–5950 МГц
- Усиление усилителя 0–20 дБ, у V2X-3 — 3 дБи (тип.) (меньше на 3 дБ)
KADAMM V2X-3 даёт больше усиления; у KADAMM AMF-DAB в пользу выбора — свой набор полос.

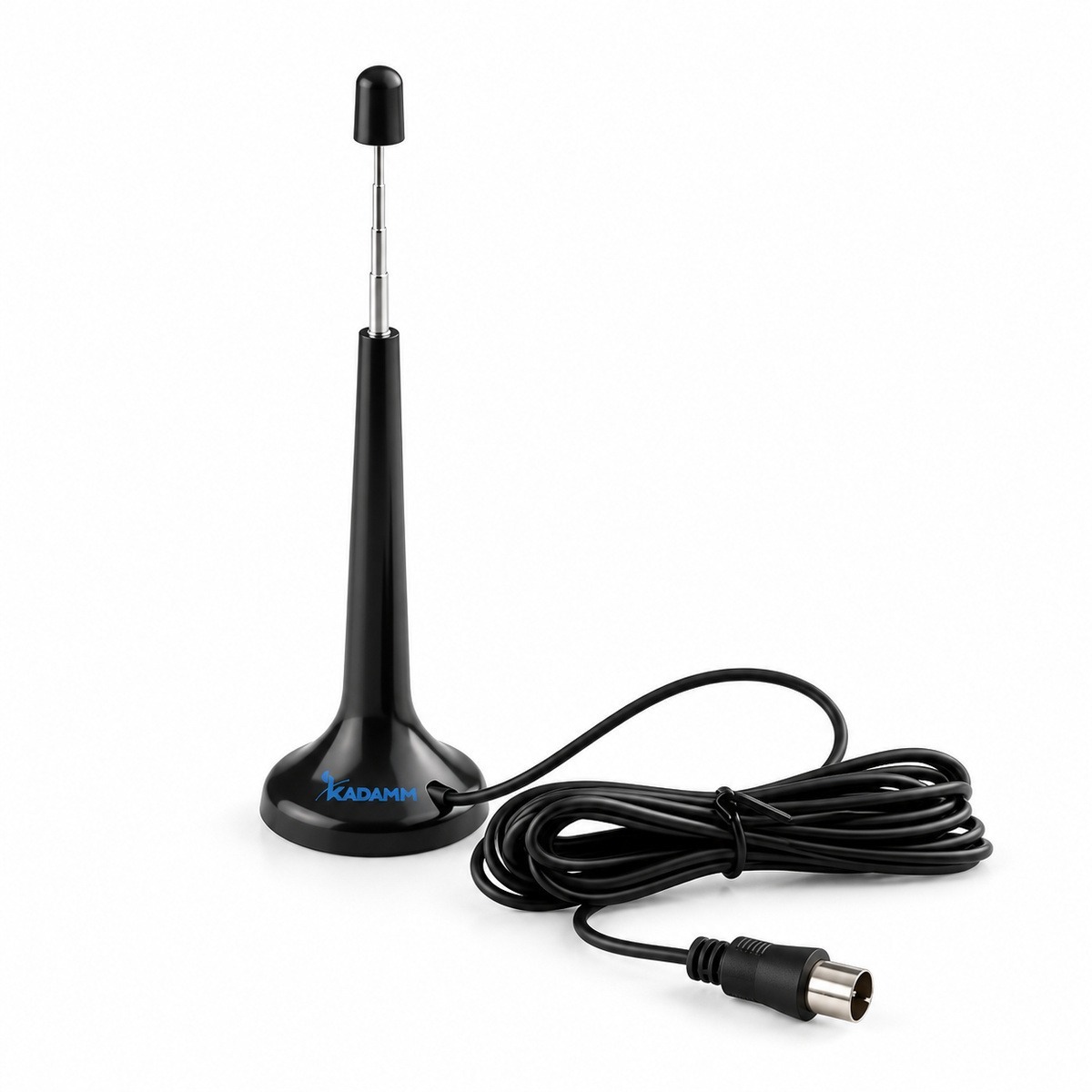

- Полосы 174–240, 470–958 и 1452–1492 МГц, у AM-174/930 — 174–930 МГц
- Усиление усилителя 0–20 дБ, у AM-174/930 — 5–8 дБи (меньше на 5 дБ)
KADAMM AM-174/930 даёт больше усиления; у KADAMM AMF-DAB в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AMF-DAB с запасом по краям.
Усиление встроенного усилителя AMF-DAB; сверяйте его с допустимым уровнем на входе приёмника.
Согласование AMF-DAB с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: по исполнению (см. таблицу «Исполнения»).
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | менее 2 |
| Поляризация | линейная |
| Диапазоны вещания | AMF-DAB-0M, AMF-DAB-10, AMF-DAB-15 — DAB (диапазон III) и L-диапазон; AMF-DAB-20 — DAB (диапазон III) и ДМВ, каналы 13–68 |
| Волновое сопротивление | 50 Ом |
| Коэффициент шума усилителя | AMF-DAB-20 — менее 3,0 дБ; остальные исполнения — уточняйте у менеджера |
| Напряжение питания | AMF-DAB-0M — уточняйте у менеджера; AMF-DAB-10 — 12 В DC; AMF-DAB-15 — +12 В DC; AMF-DAB-20 — 5–8 В DC |
| Потребляемый ток | AMF-DAB-0M — уточняйте у менеджера; AMF-DAB-10 — до 40 мА; AMF-DAB-15 — 25–35 мА; AMF-DAB-20 — 14–28 мА |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | автомобильная антенна |
| Размеры | AMF-DAB-0M — уточняйте у менеджера; AMF-DAB-10, AMF-DAB-15 — 75,2 × 35,2 × 1,2 мм; AMF-DAB-20 — 100 × 12,5 × 0,8 мм |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Печатная плата | FR4; AMF-DAB-0M — уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | AMF-DAB-0M — до 95 %; AMF-DAB-10, AMF-DAB-15, AMF-DAB-20 — до 75 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | Частоты | Усиление | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM AMF-DAB-0M | 174–237 / 1452–1492 МГц | 0 дБи | — | RG174; длина — уточняйте у менеджера; SMB (другие — по заказу) | магнит |
| KADAMM AMF-DAB-10 | 174–237 / 1452–1492 МГц | DAB, диапазон III — 10 ± 2 дБ; L-диапазон — 2 дБи | 12 В DC, до 40 мА | RG174; длина — уточняйте у менеджера; MCX, SMA или FAKRA (другие — по заказу) | клей |
| KADAMM AMF-DAB-15 | 174–240 / 1452–1492 МГц | DAB, диапазон III — 15 ± 2 дБи; L-диапазон — 2 дБи | +12 В DC, 25–35 мА | RG174; длина — уточняйте у менеджера; SMB, розетка угловая (другие — по заказу) | клей |
| KADAMM AMF-DAB-20 | 174–237 / 470–958 МГц | 20 ± 2 дБ | 5–8 В DC, 14–28 мА | RG174; длина — уточняйте у менеджера; MCX, SMA или FAKRA (другие — по заказу) | клей |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AMF-DAB в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AMF-DAB.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Сети и службы в полосах AMF-DAB:
Перед заказом KADAMM AMF-DAB сверьте с проектом:
- Частоты оборудования — внутри 174–240, 470–958 и 1452–1492 МГц
- Разъёмы — SMA, MCX, SMB, FAKRA
- Опора и крепление — по исполнению (см. таблицу «Исполнения»)
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление AMF-DAB — по исполнению (см. таблицу «Исполнения»).
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Разъёмы AMF-DAB на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AMF-DAB включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание AMF-DAB и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AMF-DAB и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AMF-DAB пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AMF-DAB | KADAMM AMF-FM-A | KADAMM V2X-3 | KADAMM AM-174/930 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 174–240, 470–958 и 1452–1492 МГц | 76–108 МГц | 5850–5950 МГц | 174–930 МГц |
| Усиление | 0–20 дБ | FM 6–20 дБ | 3 дБи (тип.) | 5–8 дБи |
| Поляризация | линейная | AMF-FM-A, AMF-FM-A3 — линейная; остальные исполнения — уточняйте у менеджера | линейная | вертикальная |
| Порты | 1 | 1 | — | — |
| Габариты | AMF-DAB-0M — уточняйте у менеджера; AMF-DAB-10, AMF-DAB-15 — 75,2 × 35,2 × 1,2 мм; AMF-DAB-20 — 100 × 12,5 × 0,8 мм | — | — | — |
| Масса | — | — | — | по модели — см. таблицу |
| Страница | Эта модель | Открыть | Открыть | Открыть |
