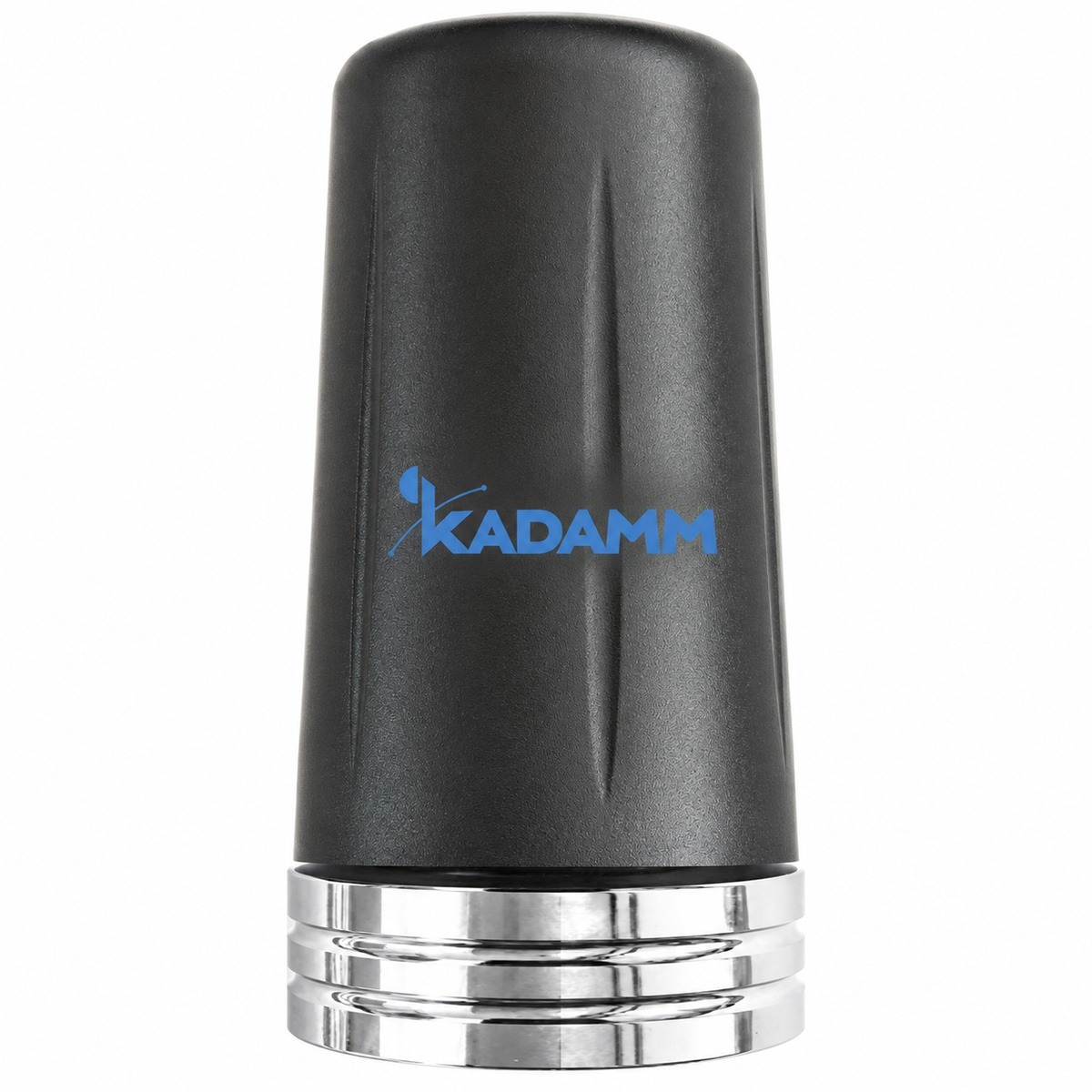

Автомобильная антенна сотовой связи от производителя KADAMM (КАДАММ) — KADAMM AM-69005M; 698–960 МГц и 1710–3800 МГц, усиление 5 дБи, 2 порта.
О модели
Полоса 698–960 МГц и 1710–3800 МГц у KADAMM AM-69005M перекрывает LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800 — на этих частотах модель и применяют. Усиление 5 дБи у KADAMM AM-69005M — широкая диаграмма и ровное покрытие вблизи точки установки. По горизонтали KADAMM AM-69005M светит на 360°, выделенного направления нет.
Поляризация — вертикальная. 2 разъёма KADAMM AM-69005M дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×NMO.
Габариты — Ø48,5 × мм, масса 0,16 кг. Крепление: на магнитном основании, под основание NMO 3/8 дюйма.
На что смотреть при подборе
Технические характеристики
Система 698–960 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75 ± 5° |
Система 1710–3800 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75 ± 5° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤3 (698–960 МГц), ≤2,5 (1710–3800 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка NMO |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø48,5 × мм |
| Масса антенны | 0,16 кг |
| Максимальная скорость ветра | 50 м/с |
| Материал радома | ABS-пластик |
| Крепление | на магнитном основании, под основание NMO 3/8 дюйма |
Вопросы по модели
Рабочий диапазон AM-69005M — 698–960 / 1710–3800 МГц.
Коэффициент усиления AM-69005M — 5 дБи. Ширина луча по горизонтали — 360°.
2×NMO. Исполнение AM-69005M с другим разъёмом — уточняйте у менеджера.
Крепление AM-69005M: на магнитном основании, под основание NMO 3/8 дюйма. Габариты Ø48,5 × мм, масса 0,16 кг.
Для AM-69005M доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
