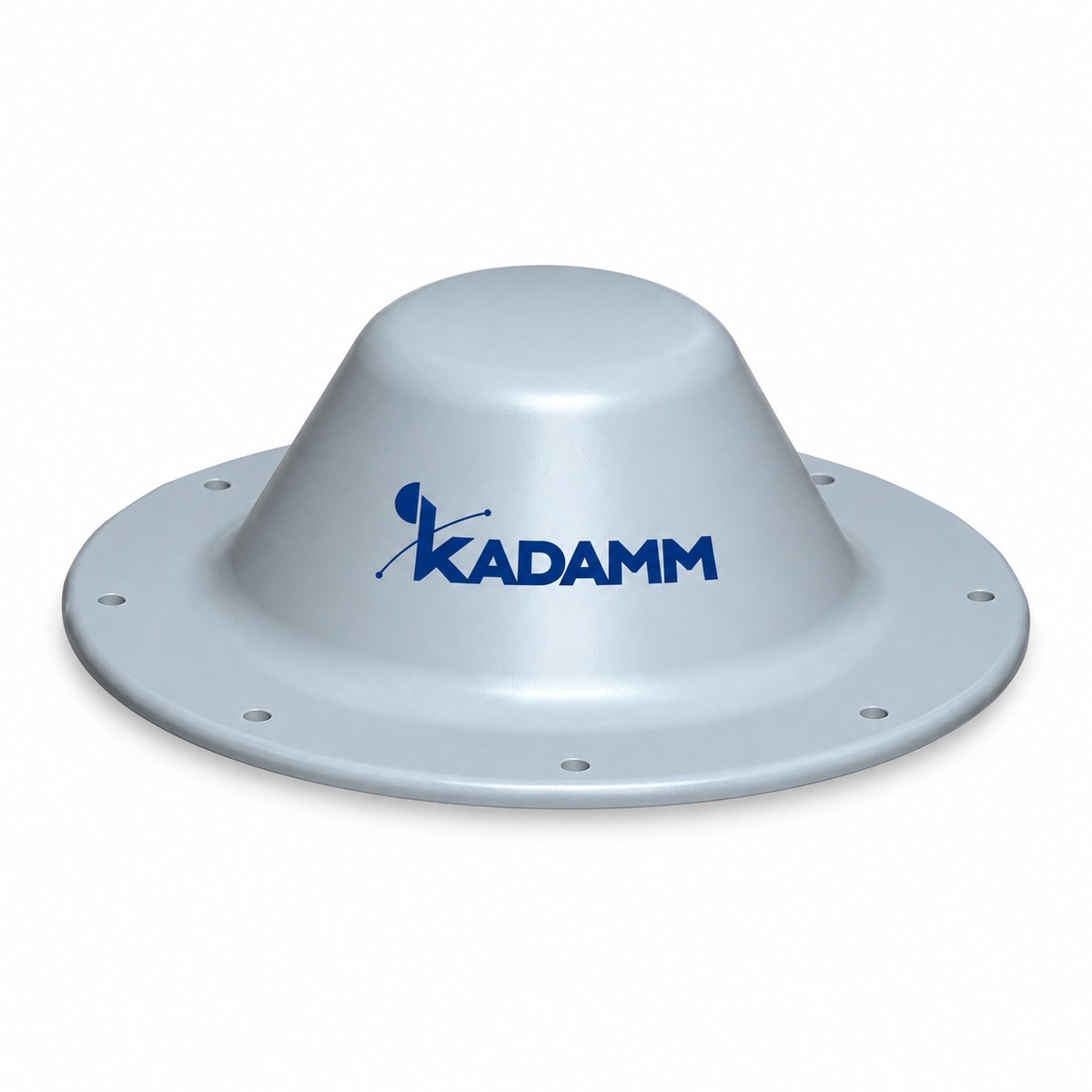

KADAMM AM-69004B — автомобильная антенна сотовой связи: 698–960 МГц и 1710–2700 МГц, усиление 4 дБи, 2 порта.
О модели
В рабочую полосу KADAMM AM-69004B (698–960 МГц и 1710–2700 МГц) попадают LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800. Усиление 4 дБи у KADAMM AM-69004B — широкая диаграмма и ровное покрытие вблизи точки установки. Диаграмма круговая: KADAMM AM-69004B одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. 2 разъёма KADAMM AM-69004B дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×N.
Масса — 0,88 кг, размеры Ø252 × 85 ± 3 мм.
На что смотреть при подборе
Технические характеристики
Система 698–960 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 2,5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 698° |
Система 1710–2700 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 4 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 698° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø252 × 85 ± 3 мм |
| Масса антенны | 0,88 кг |
| Максимальная скорость ветра | 60 м/с |
| Цвет радома | Серый |
Вопросы по модели
Рабочий диапазон AM-69004B — 698–960 / 1710–2700 МГц.
Коэффициент усиления AM-69004B — 4 дБи. Ширина луча по горизонтали — 360°.
У AM-69004B — 2×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Габариты Ø252 × 85 ± 3 мм, масса 0,88 кг.
Для AM-69004B доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
