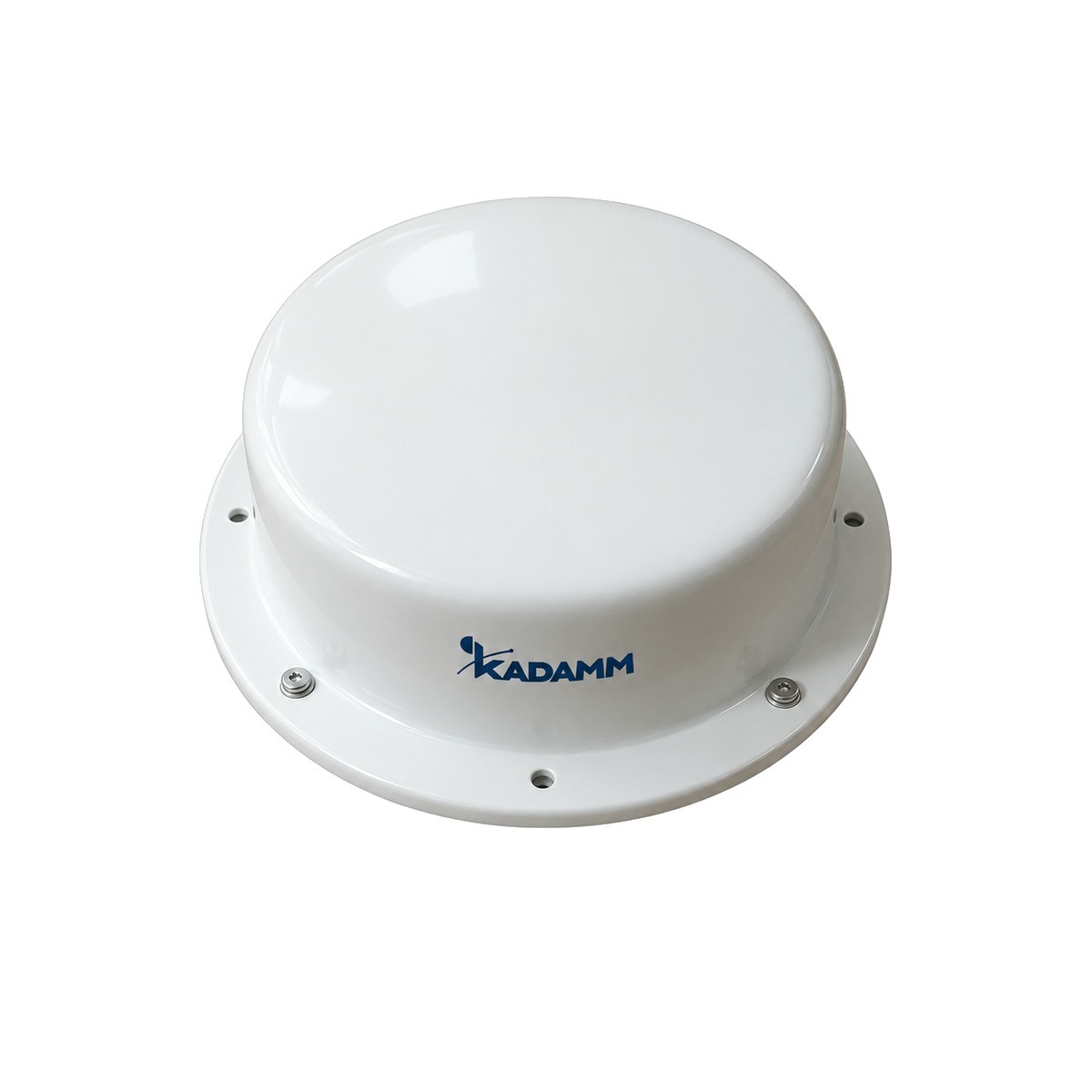

Автомобильная антенна от производителя KADAMM (КАДАММ) — KADAMM AM-470-2483-4P; 470–490 МГц и 800–960 МГц и 1571–1579 МГц и 2400–2483 МГц, усиление 5 дБи, 4 порта.
О модели
По частотам (470–490 МГц и 800–960 МГц и 1571–1579 МГц и 2400–2483 МГц) KADAMM AM-470-2483-4P подходит для систем: GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и Wi-Fi 2,4 ГГц. Усиление 5 дБи у KADAMM AM-470-2483-4P — широкая диаграмма и ровное покрытие вблизи точки установки. По горизонтали KADAMM AM-470-2483-4P светит на 360°, выделенного направления нет.
Поляризация — вертикальная. 4 разъёма KADAMM AM-470-2483-4P дают отдельные входы на каждую систему и поляризацию. Разъёмы: 4×FME.
Габариты — по запросу, масса 1,65 кг. Крепление: врезное, на гайку.
На что смотреть при подборе
Технические характеристики
Система 470–490 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 72° |
| КСВН | ≤2 |
Система 800–960 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 85° |
| КСВН | ≤2 (835–940 МГц) |
Система 1571–1579 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| КСВН | ≤1,5 |
Система 2400–2483 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 62° |
| КСВН | ≤2 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка FME (470–960 МГц), вилка SMA (GPS), вилка RP-SMA (Wi-Fi) или по заказу |
| Масса антенны | 1,65 кг |
| Материал радома | Стеклопластик |
| Цвет радома | Белый |
| Крепление | врезное, на гайку |
Вопросы по модели
Рабочий диапазон AM-470-2483-4P — 470–490 / 800–960 / 1571–1579 / 2400–2483 МГц.
Коэффициент усиления AM-470-2483-4P — 5 дБи. Ширина луча по горизонтали — 360°.
У AM-470-2483-4P — 4×FME. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление AM-470-2483-4P: врезное, на гайку.
Для AM-470-2483-4P доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
