Двухдиапазонные автомобильные антенны 144 / 430 МГц: 144 / 430 МГц, усиление 2,15–5,5 дБи.
Что представляет собой антенна

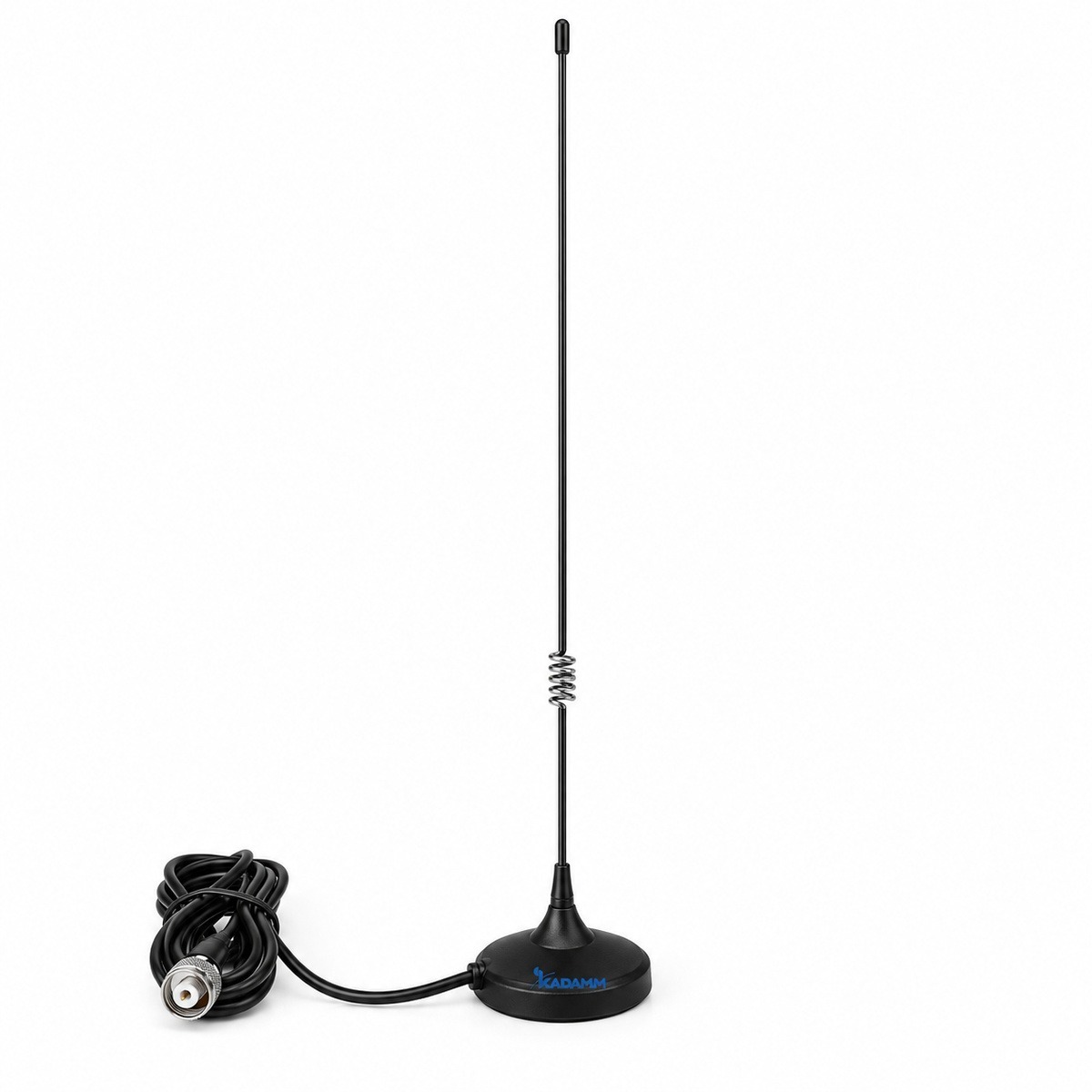

KADAMM AM-144/430 — двухдиапазонные автомобильные антенны 144 / 430 МГц диапазона 144 / 430 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Разъём — UHF, SMA, BNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 144–146 и 430–440 МГц, у AM-174/930 — 174–930 МГц
- Усиление 2,15–5,5 дБи, у AM-174/930 — 5–8 дБи (меньше на 2,9 дБ)
KADAMM AM-174/930 даёт больше усиления; у KADAMM AM-144/430 в пользу выбора — свой набор полос.
- Полосы 144–146 и 430–440 МГц, у AMF-FM — 76–110 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 144–146 и 430–440 МГц, у AM-4002B-2 — 420–440 МГц
- Разъём UHF, SMA, BNC, у AM-4002B-2 — SMA
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AM-144/430 с запасом по краям.
Значение AM-144/430 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AM-144/430 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 144–146 / 430–440 МГц (AM-144/430); 144 / 430 МГц (AM-144/430-2…-12) |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | вертикальная (AM-144/430); остальные исполнения — уточняйте у менеджера |
| Защита от грозы | прямое заземление (AM-144/430); остальные исполнения — уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Высота | по исполнению (см. таблицу «Исполнения») |
| Основание | AM-144/430 — магнитное Ø68 мм; остальные — по исполнению |
Исполнения
| Артикул | Частоты, МГц | Усиление, дБи | Мощность, Вт | Высота | Разъём | КСВН | Исполнение |
|---|---|---|---|---|---|---|---|
| KADAMM AM-144/430 | 144–146 / 430–440 | 2,15 / 3,5 | 50 | 500 мм | BNC-M, кабель RG-58 5 м | ≤1,5 | на магнитном основании Ø68 мм, кабель RG-58 5 м |
| KADAMM AM-144/430-2 | 144 / 430 | 2,5 / 3,5 | уточняйте у менеджера | 490 мм | SMA (другие — по заказу) | уточняйте у менеджера | на магнитном основании |
| KADAMM AM-144/430-3 | 144 / 430 | 2,5 / 3,0 | уточняйте у менеджера | 385 мм | UHF (PL-259, вилка) | уточняйте у менеджера | на магнитном основании |
| KADAMM AM-144/430-4 | 144 / 430 | 2,5 / 3,5 | уточняйте у менеджера | 500 мм | UHF (PL-259, вилка; другие — по заказу) | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM AM-144/430-5 | 144 / 430 | 2,5 / 3,5 | уточняйте у менеджера | 495 мм | UHF (PL-259, вилка; другие — по заказу) | уточняйте у менеджера | на малом магнитном основании |
| KADAMM AM-144/430-6 | 144 / 430 | 3,5 | уточняйте у менеджера | 390 мм | SMA (другие — по заказу) | уточняйте у менеджера | на магнитном основании |
| KADAMM AM-144/430-7 | 144 / 430 | 2,5 / 3,5 | уточняйте у менеджера | 500 мм | UHF (PL-259, вилка) | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM AM-144/430-8 | 144 / 430 | 2,15 / 2,5 | 100 | 385 мм | UHF (PL-259, вилка) | менее 1,5 | уточняйте у менеджера |
| KADAMM AM-144/430-9 | 144 / 430 | 3,0 / 5,5 | уточняйте у менеджера | 800 мм | UHF (PL-259, вилка) | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM AM-144/430-10 | 144 / 430 | 2,15 / 5,5 | уточняйте у менеджера | 960 мм | UHF (PL-259, вилка) | менее 1,5 | уточняйте у менеджера |
| KADAMM AM-144/430-11 | 144 / 430 | 3,0 / 3,5 | уточняйте у менеджера | 500 мм | UHF (PL-259, вилка) | менее 1,5 | уточняйте у менеджера |
| KADAMM AM-144/430-12 | 144 / 430 | 3,0 / 5,5 | уточняйте у менеджера | 1020 мм | UHF (PL-259, вилка) | уточняйте у менеджера | на магнитном основании |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание AM-144/430.
- IEC 60529 — документ, на который ссылается техническое описание AM-144/430.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AM-144/430 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,15 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2,15 = 42,1 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 145 МГц (середина полосы 144–146 МГц): L = 32,45 + 20·lg 145 + 20·lg 1 = 75,7 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,1 − 75,7 = −33,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Перед заказом KADAMM AM-144/430 сверьте с проектом:
- Частоты оборудования — внутри 144–146 и 430–440 МГц
- Разъёмы — UHF, SMA, BNC
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — UHF, SMA, BNC.
- Разъёмы AM-144/430 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AM-144/430 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание AM-144/430 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AM-144/430 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AM-144/430 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AM-144/430 | KADAMM AM-174/930 | KADAMM AMF-FM | KADAMM AM-4002B-2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 144–146 и 430–440 МГц | 174–930 МГц | 76–110 МГц | 420–440 МГц |
| Усиление | 2,15–5,5 дБи | 5–8 дБи | — | 2 дБи |
| Луч по горизонтали | — | — | — | 360° |
| Поляризация | вертикальная (AM-144/430); остальные исполнения — уточняйте у менеджера | вертикальная | вертикальная | Вертикальная |
| Порты | 1 | — | — | 1 |
| Масса | — | по модели — см. таблицу | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
