Антенны носимых радиостанций: усиление 2,15–2,5 дБи.
Что представляет собой антенна

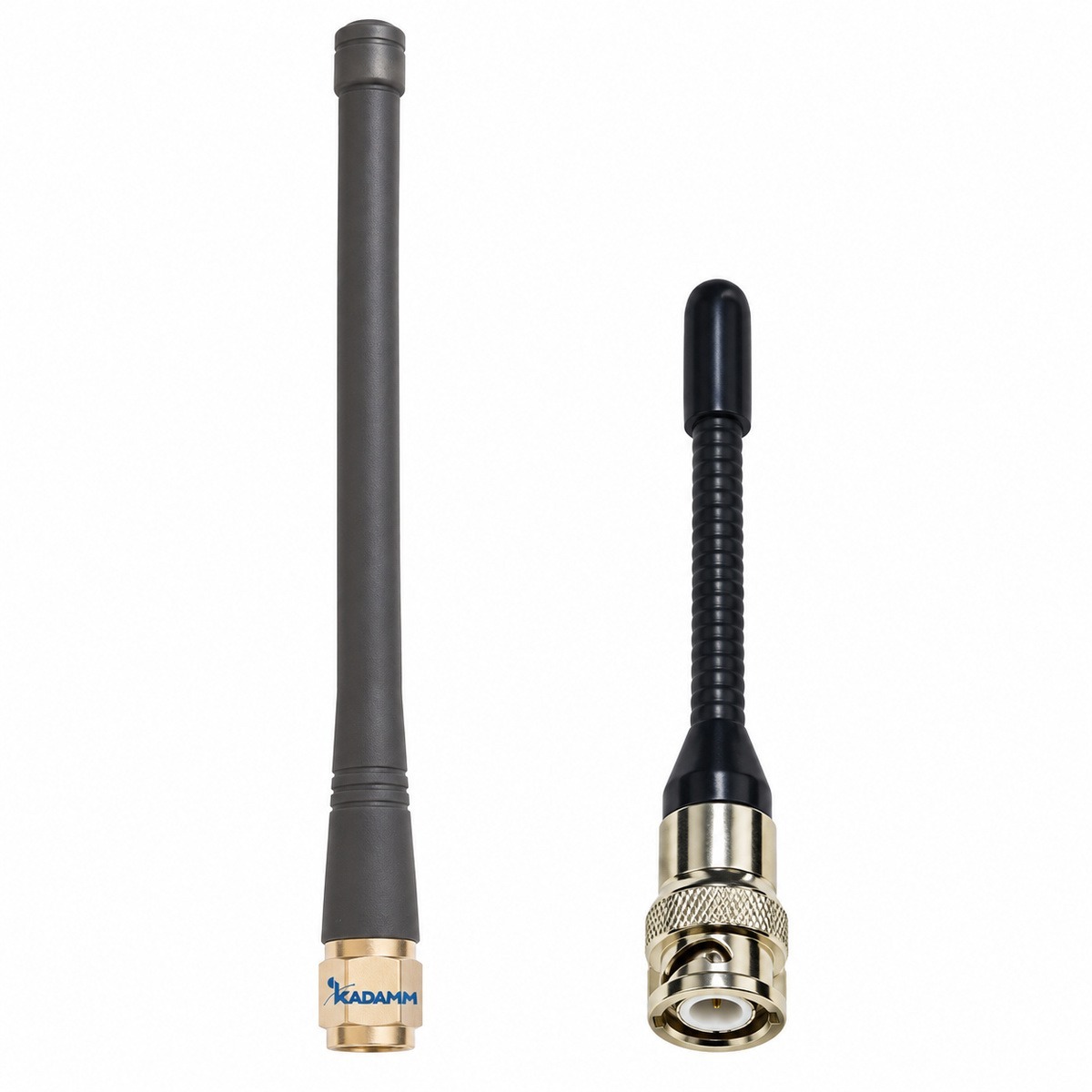

KADAMM AT-150 — антенны носимых радиостанций. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 20–45 г.
Разъём — BNC / TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 134–173 МГц, у ACC-150/400 — 136–174 и 400–430 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

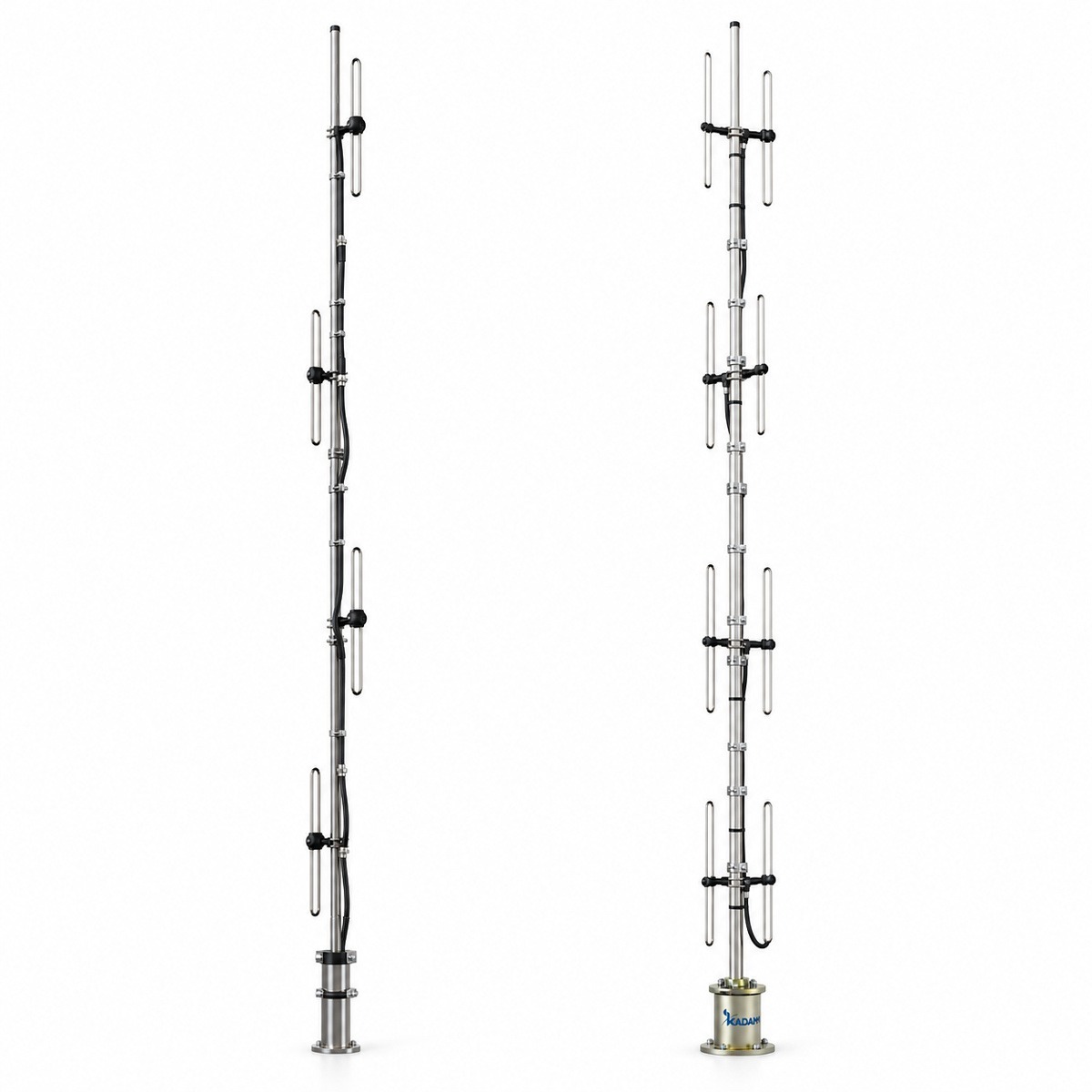

- Усиление 2,15–2,5 дБи, у ACR-150 — 9–13 дБи (меньше на 6,8 дБ)
KADAMM ACR-150 даёт больше усиления; у KADAMM AT-150 в пользу выбора — конструкция.
- Полосы 134–173 МГц, у AC-100 — 70–138 МГц
- Усиление 2,15–2,5 дБи, у AC-100 — 2,5–6 дБи (меньше на 0,4 дБ)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AT-150 с запасом по краям.
Значение AT-150 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AT-150 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полоса | 5 МГц |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Масса | 20–45 г |
Исполнения
| Артикул | Частоты, МГц | Усиление, дБи | Мощность, Вт | Длина / масса | Разъём |
|---|---|---|---|---|---|
| KADAMM AT-150-18 | 134–173 | 2,15 | 30 | 18 см / 45 г | BNC или TNC |
| KADAMM AT-150-10 | 134–173 | 2,5 | 30 | 10 см / 20 г | BNC или TNC |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание AT-150.
- IEC 60529 — документ, на который ссылается техническое описание AT-150.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AT-150 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,15 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2,15 = 42,1 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 154 МГц (середина полосы 134–173 МГц): L = 32,45 + 20·lg 154 + 20·lg 1 = 76,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,1 − 76,2 = −34 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Сети и службы в полосах AT-150:
Перед заказом KADAMM AT-150 сверьте с проектом:
- Частоты оборудования — внутри 134–173 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- После затяжки соединения AT-150 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление AT-150 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна AT-150
Документация и поставка
Документы
Техописание и каталог
Техническое описание AT-150 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AT-150 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AT-150 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AT-150 | KADAMM ACC-150/400 | KADAMM ACR-150 | KADAMM AC-100 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 134–173 МГц | 136–174 и 400–430 МГц | 134–173 МГц | 70–138 МГц |
| Усиление | 2,15–2,5 дБи | 2,15 дБи | 9–13 дБи | 2,5–6 дБи |
| Поляризация | — | вертикальная | вертикальная | — |
| Масса | 20–45 г | 0,25 кг | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
