Потолочная антенна: усиление 2,15 дБи.
Что представляет собой антенна

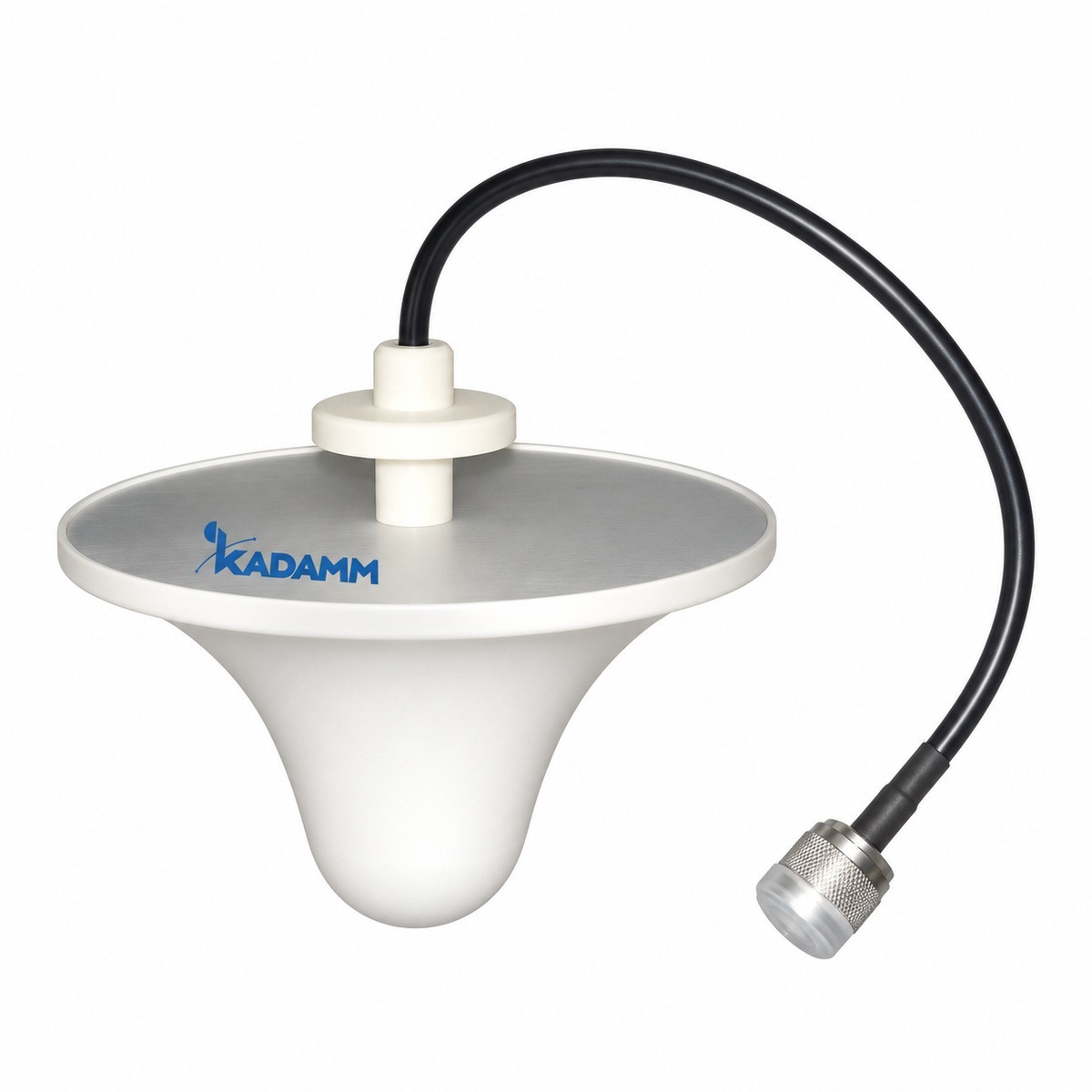

KADAMM ACC-150/400 — потолочная антенна. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.
Усиление антенны — 2,15 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: КСВН не более 2,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 0,25 кг.
Разъём — N-F. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 136–174 и 400–430 МГц, у AT-150 — 134–173 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

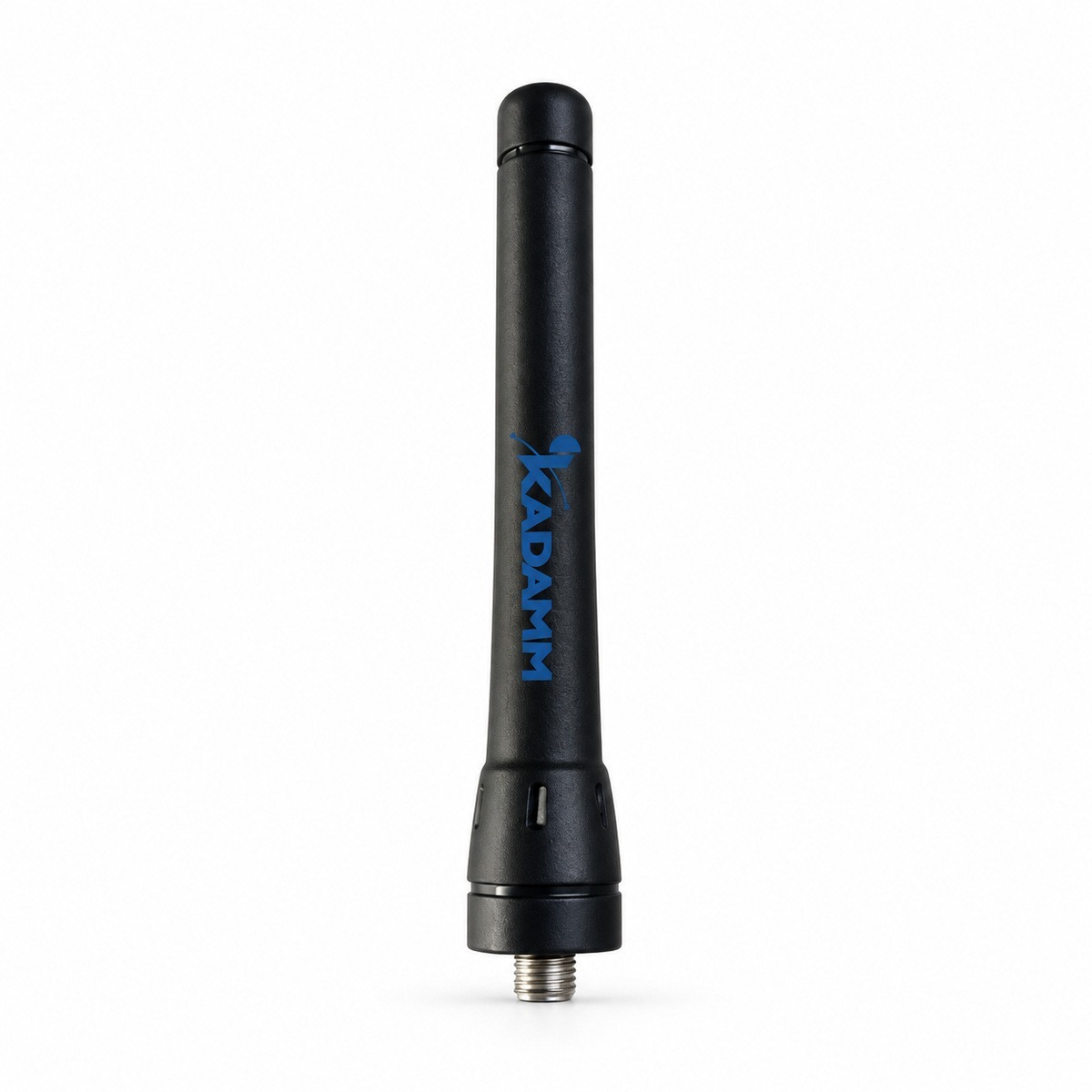

- Полосы 136–174 и 400–430 МГц, у AH-40011G — 405–430 МГц
- Усиление 2,15 дБи, у AH-40011G — 1,1 дБи (больше на 1 дБ)
У KADAMM ACC-150/400 больше усиление; KADAMM AH-40011G выбирают, если важен её набор полос.
- Полосы 136–174 и 400–430 МГц, у AC-100 — 70–138 МГц
- Усиление 2,15 дБи, у AC-100 — 2,5–6 дБи (меньше на 0,4 дБ)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ACC-150/400 с запасом по краям.
Значение ACC-150/400 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ACC-150/400 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полоса | 30 МГц |
| КСВН | ≤2,5 |
| Поляризация | вертикальная |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размер | Ø160 × 90 мм |
| Масса | 0,25 кг |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ACC-150/400.
- IEC 60529 — документ, на который ссылается техническое описание ACC-150/400.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ACC-150/400 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,15 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2,15 = 42,1 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 155 МГц (середина полосы 136–174 МГц): L = 32,45 + 20·lg 155 + 20·lg 1 = 76,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,1 − 76,3 = −34,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах ACC-150/400:
Перед заказом KADAMM ACC-150/400 сверьте с проектом:
- Частоты оборудования — внутри 136–174 и 400–430 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Уличные соединения ACC-150/400 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ACC-150/400 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна ACC-150/400
Документация и поставка
Документы
Техописание и каталог
Техническое описание ACC-150/400 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ACC-150/400 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ACC-150/400 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ACC-150/400 | KADAMM AT-150 | KADAMM AH-40011G | KADAMM AC-100 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–174 и 400–430 МГц | 134–173 МГц | 405–430 МГц | 70–138 МГц |
| Усиление | 2,15 дБи | 2,15–2,5 дБи | 1,1 дБи | 2,5–6 дБи |
| Поляризация | вертикальная | — | линейная | — |
| Масса | 0,25 кг | 20–45 г | уточняйте у менеджера | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
