Антенна для носимой радиостанции: 400–480 МГц, усиление 5 дБи.
Что представляет собой антенна

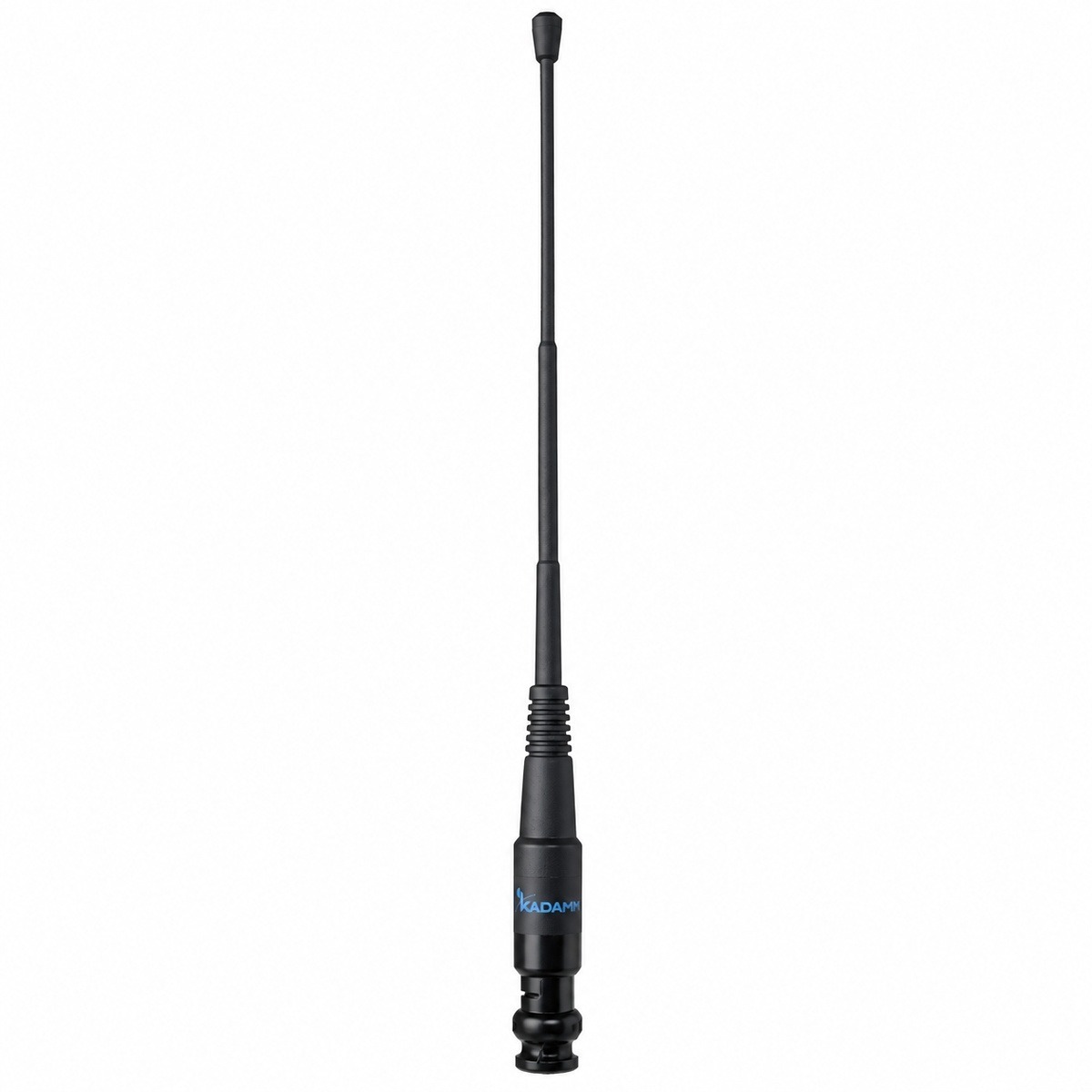

KADAMM AH-40005 — антенна для носимой радиостанции диапазона 400–480 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 30 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 365–368 мм; масса 0,07–0,078 кг.
Разъём — BNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Усиление 5 дБи, у AH-40002 — 2–2,15 (больше на 3 дБ)
- Разъём BNC, у AH-40002 — BNC или TNC
- Габариты 365–368 мм, у AH-40002 — 70–200 мм
- Тяжелее на 0,05 кг (0,07–0,078 кг и 0,02–0,03 кг)
Запас по дальности больше у KADAMM AH-40005; KADAMM AH-40002 легче и проще в монтаже.
- Полосы 400–480 МГц, у AH-40003 — 410–430 и 890–960 МГц
- Усиление 5 дБи, у AH-40003 — 3 дБи (больше на 2 дБ)
- Габариты 365–368 мм, у AH-40003 — 183–204 мм
Запас по дальности больше у KADAMM AH-40005; KADAMM AH-40003 легче и проще в монтаже.
- Полосы 400–480 МГц, у AH-45002 — 450–470 МГц
- Усиление 5 дБи, у AH-45002 — 2–2,15 (больше на 3 дБ)
- Разъём BNC, у AH-45002 — TNC или SMA
- Габариты 365–368 мм, у AH-45002 — 90–210 мм
Запас по дальности больше у KADAMM AH-40005; KADAMM AH-45002 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-40005 с запасом по краям.
Значение AH-40005 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-40005 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AH-40005.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 5 |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 30 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 365–368 мм |
| Масса антенны | 0,07–0,078 кг |
Исполнения
| Артикул | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|
| KADAMM AH-40005 | вилка BNC или по заказу | 365 | 0,07 |
| KADAMM AH-40005-2 | вилка BNC, вилка TNC или вилка N | 368 | 0,078 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- 3GPP TS 36.101 и 38.101-1 — полосы AH-40005 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-40005 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-40005 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 440 МГц (середина полосы 400–480 МГц): L = 32,45 + 20·lg 440 + 20·lg 1 = 85,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45 − 85,3 = −40,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Сети и службы в полосах AH-40005:
Перед заказом KADAMM AH-40005 сверьте с проектом:
- Частоты оборудования — внутри 400–480 МГц
- Мощность на порт — не выше 30 Вт
- Разъёмы — BNC
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
- Антенна КАДАММ AH-40005
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-40005 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-40005 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-40005 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AH-40005 | KADAMM AH-40002 | KADAMM AH-40003 | KADAMM AH-45002 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 400–480 МГц | 400–480 МГц | 410–430 и 890–960 МГц | 450–470 МГц |
| Усиление | 5 дБи | 2–2,15 | 3 дБи | 2–2,15 |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 365–368 мм | 70–200 мм | 183–204 мм | 90–210 мм |
| Масса | 0,07–0,078 кг | 0,02–0,03 кг | 0,03 кг | 0,042–0,112 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
