Антенна для носимой радиостанции: 450–500 МГц, усиление 2–2,15 дБи.
Что представляет собой антенна
KADAMM AH-45002 — антенна для носимой радиостанции диапазона 450–500 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2; допустимая мощность 30 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 90–210 мм; масса 0,042–0,112 кг.
Разъём — TNC / SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 450–470 МГц, у AH-40002 — 400–480 МГц
- Разъём TNC или SMA, у AH-40002 — BNC или TNC
- Габариты 90–210 мм, у AH-40002 — 70–200 мм
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 450–470 МГц, у AH-40005 — 400–480 МГц
- Усиление 2–2,15, у AH-40005 — 5 дБи (меньше на 3 дБ)
- Разъём TNC или SMA, у AH-40005 — BNC
- Габариты 90–210 мм, у AH-40005 — 365–368 мм
KADAMM AH-40005 берут, когда нужен запас по дальности; KADAMM AH-45002 легче и проще в монтаже.
- Полосы 450–470 МГц, у AH-15002 — 136–174 МГц
- Разъём TNC или SMA, у AH-15002 — UHF
- Габариты 90–210 мм, у AH-15002 — Ø21 × (500 ± 5) мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-45002 с запасом по краям.
Значение AH-45002 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-45002 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AH-45002.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 2–2,15 |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 30 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 90–210 мм |
| Масса антенны | 0,042–0,112 кг |
Исполнения
| Артикул | Диапазон частот, МГц | Усиление, дБи | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|

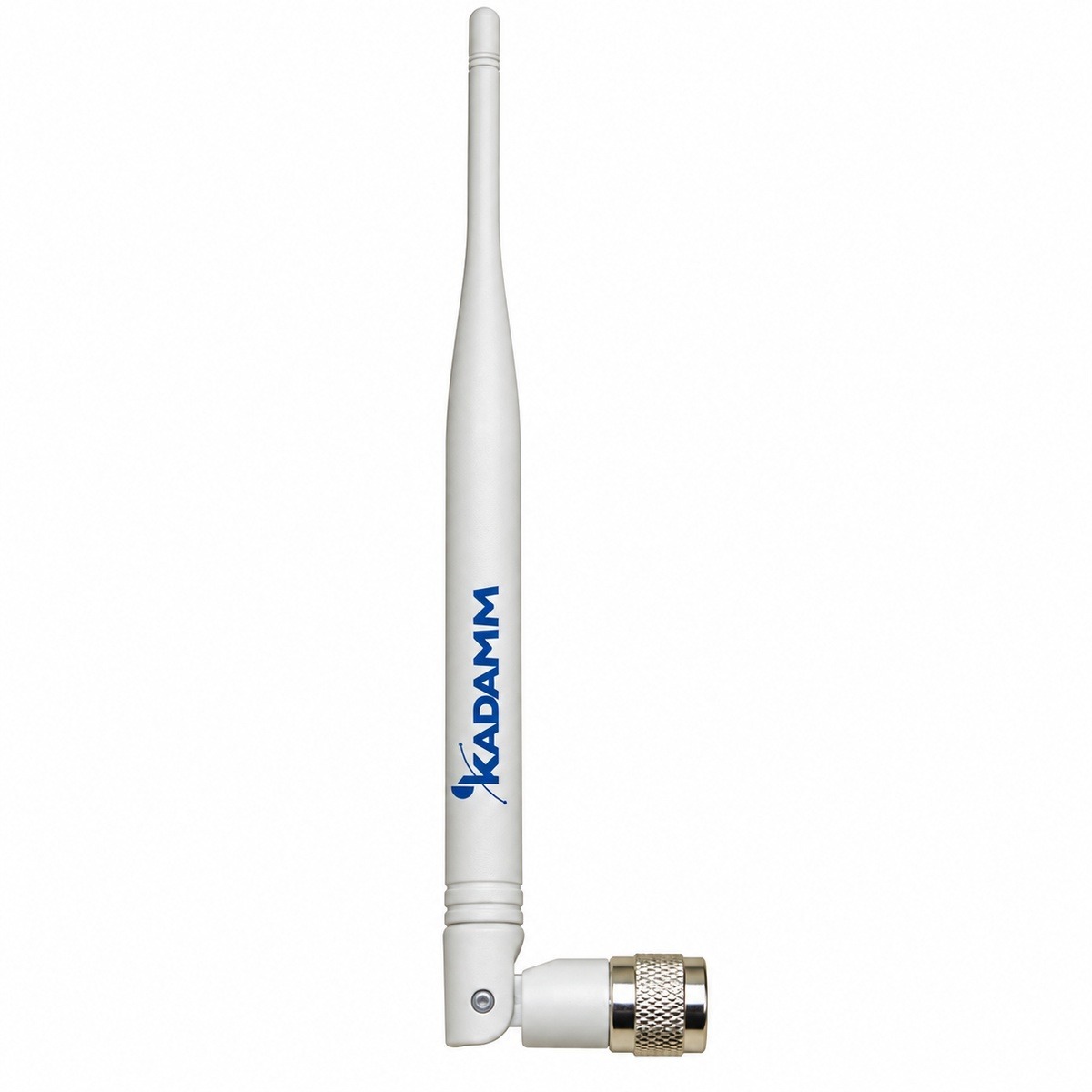

| KADAMM AH-45002 | 450–470 | 2,15 | вилка TNC или вилка SMA | 210 | 0,042 |
| KADAMM AH-45002-2 | 450–500 | 2 | вилка SMA или по заказу | 90 | 0,112 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- 3GPP TS 36.101 и 38.101-1 — полосы AH-45002 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-45002 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-45002 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 460 МГц (середина полосы 450–470 МГц): L = 32,45 + 20·lg 460 + 20·lg 1 = 85,7 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42 − 85,7 = −43,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Сети и службы в полосах AH-45002:
Перед заказом KADAMM AH-45002 сверьте с проектом:
- Частоты оборудования — внутри 450–470 МГц
- Мощность на порт — не выше 30 Вт
- Разъёмы — TNC или SMA
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
- Антенна КАДАММ AH-45002
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-45002 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-45002 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-45002 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AH-45002 | KADAMM AH-40002 | KADAMM AH-40005 | KADAMM AH-15002 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 450–470 МГц | 400–480 МГц | 400–480 МГц | 136–174 МГц |
| Усиление | 2–2,15 | 2–2,15 | 5 дБи | 2 дБи |
| Луч по горизонтали | — | — | — | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 90–210 мм | 70–200 мм | 365–368 мм | Ø21 × (500 ± 5) мм |
| Масса | 0,042–0,112 кг | 0,02–0,03 кг | 0,07–0,078 кг | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
