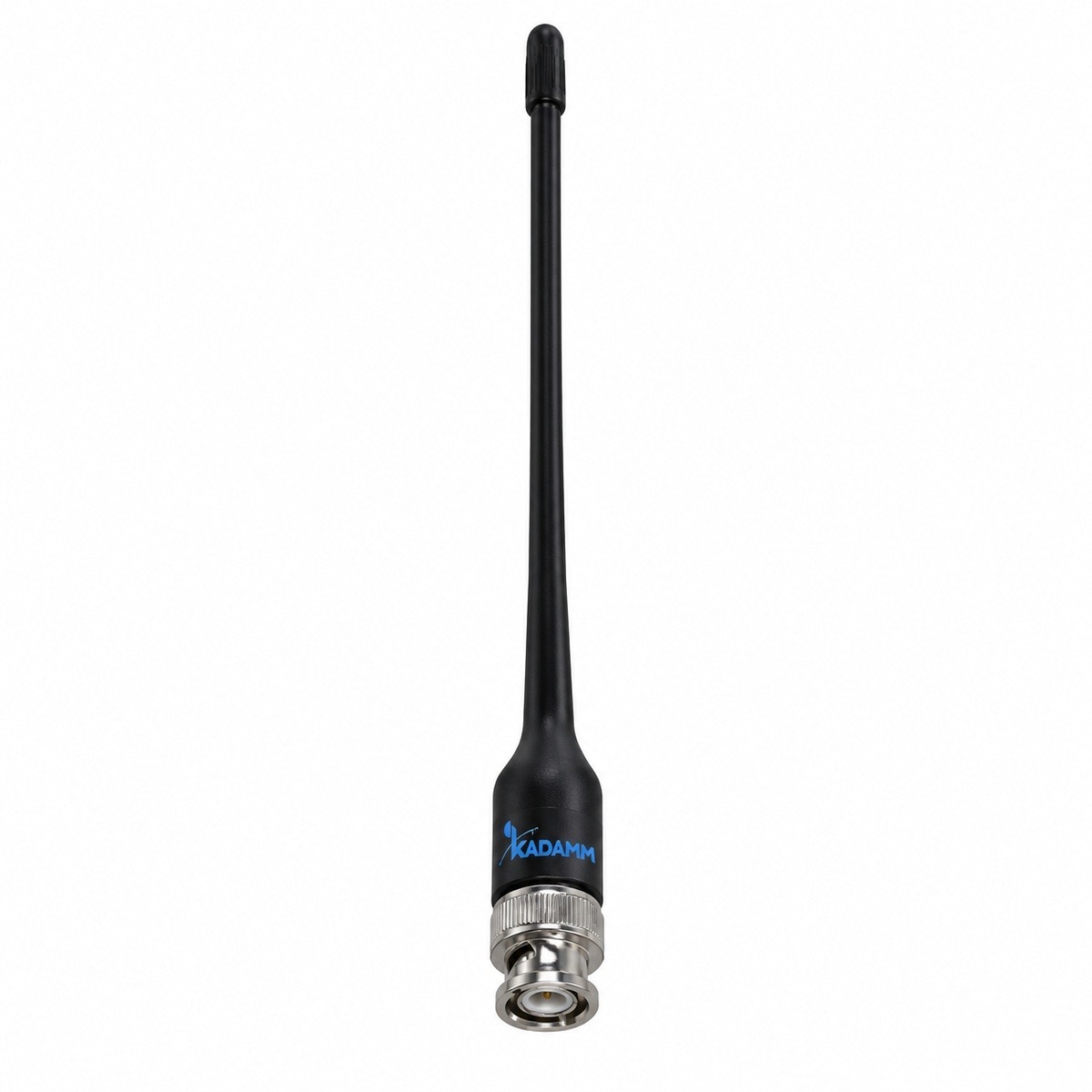

KADAMM AH-40002 — антенны для раций UHF 400–520 МГц (433 МГц), 1–2,15 дБи, 16 исполнений

KADAMM AH-40002 — антенна для носимой радиостанции диапазона 400–520 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.

Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.

Для ориентира: четвертьволновый штырь на 400 МГц имеет длину около 19 см. Укороченные спиральные антенны того же диапазона в несколько раз короче, но уже по полосе и немного уступают полноразмерному штырю по дальности.

Разъём антенны — BNC, TNC, SMA и др.: он должен совпадать с гнездом радиостанции; переходники на носимой рации нежелательны — они расшатываются и увеличивают потери.

Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Разъём — BNC, TNC, SMA и др.. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• 3GPP TS 36.101 и 38.101-1 — полосы AH-40002 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-40002 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-40002 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 1 = 41 дБм, то есть около 13 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 460 МГц (середина полосы 400–520 МГц): L = 32,45 + 20·lg 460 + 20·lg 1 = 85,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 41 − 85,7 = −44,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.

Сети и службы в полосах AH-40002:

Перед заказом KADAMM AH-40002 сверьте с проектом:

• Частоты оборудования — внутри 400–520 МГц
• Мощность на порт — не выше по исполнению (см. таблицу «Исполнения»)
• Разъёмы — BNC, TNC, SMA и др.

• Разъёмы — по исполнению (см. таблицу «Исполнения»).

Другие модели этого раздела каталога KADAMM: Антенны для раций и радиостанций VHF/UHF →
