Антенна для носимой радиостанции: 410–430 / 890–960 МГц, усиление 2,15 / 3 дБи.
Что представляет собой антенна

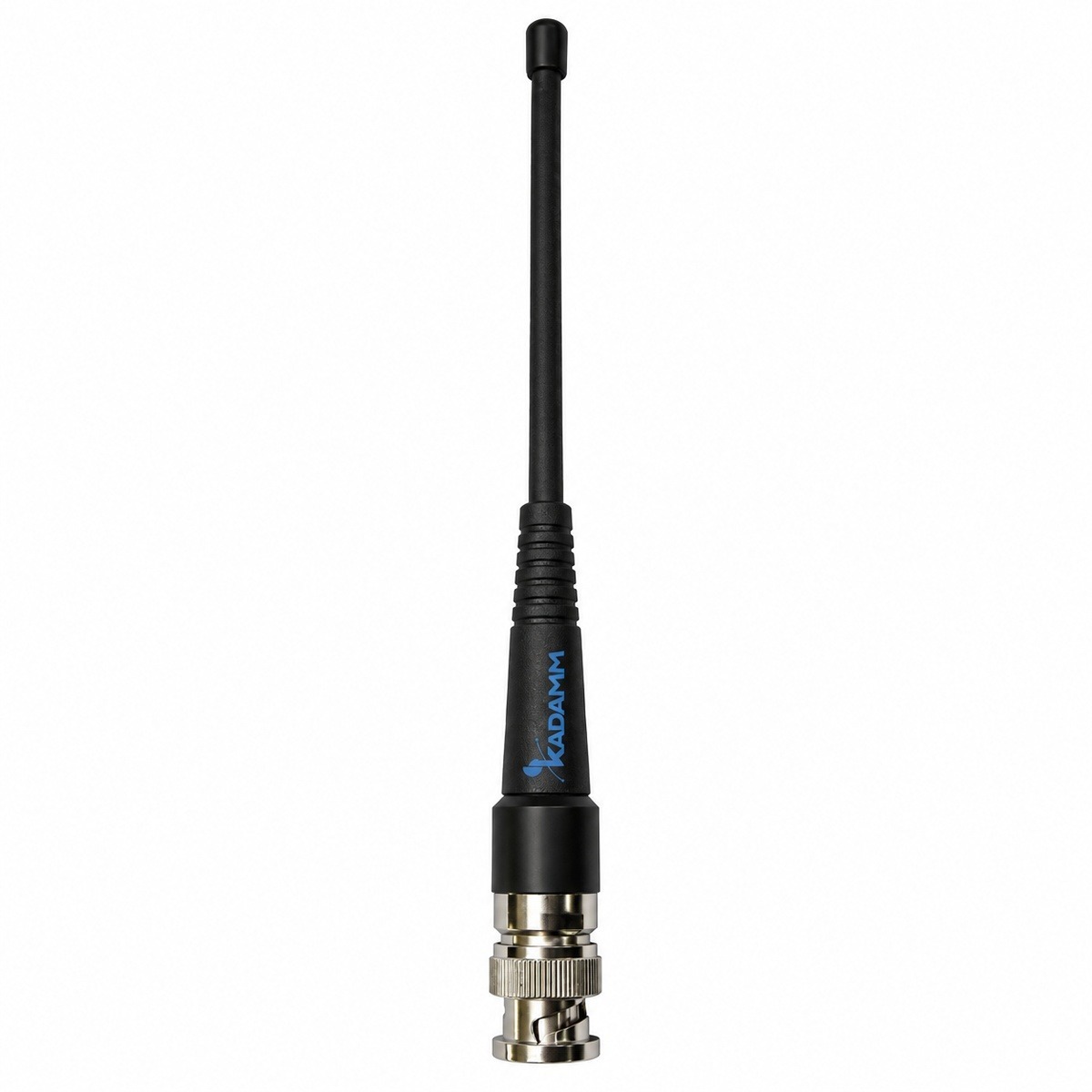

KADAMM AH-40003 — антенна для носимой радиостанции диапазона 410–430 / 890–960 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 183–204 мм; масса 0,03 кг.
Разъём — BNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 410–430 и 890–960 МГц, у AH-40002 — 400–480 МГц
- Усиление 3 дБи, у AH-40002 — 2–2,15 (больше на 1 дБ)
- Разъём BNC, у AH-40002 — BNC или TNC
- Габариты 183–204 мм, у AH-40002 — 70–200 мм
Запас по дальности больше у KADAMM AH-40003; KADAMM AH-40002 легче и проще в монтаже.
- Полосы 410–430 и 890–960 МГц, у AH-40005 — 400–480 МГц
- Усиление 3 дБи, у AH-40005 — 5 дБи (меньше на 2 дБ)
- Габариты 183–204 мм, у AH-40005 — 365–368 мм
KADAMM AH-40005 берут, когда нужен запас по дальности; KADAMM AH-40003 легче и проще в монтаже.
- Полосы 410–430 и 890–960 МГц, у AH-45002 — 450–470 МГц
- Усиление 3 дБи, у AH-45002 — 2–2,15 (больше на 1 дБ)
- Разъём BNC, у AH-45002 — TNC или SMA
- Габариты 183–204 мм, у AH-45002 — 90–210 мм
У KADAMM AH-40003 больше усиление; KADAMM AH-45002 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-40003 с запасом по краям.
Значение AH-40003 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-40003 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AH-40003.
Как читать характеристики
Электрические характеристики
| Параметр | 410–430 МГц | 890–960 МГц |
|---|---|---|
| Диапазон частот | 410–430 / 890–960 МГц | |
| Коэффициент усиления, дБи | 2,15 | 3 |
| Поляризация | Вертикальная | |
| КСВН | ≤2,5 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 183–204 мм |
| Масса антенны | 0,03 кг |
Исполнения
| Артикул | Разъём | Длина / габариты, мм |
|---|---|---|
| KADAMM AH-40003 | вилка BNC | 183 |
| KADAMM AH-40003-2 | угловая вилка BNC | 204 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-40003 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-40003 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 420 МГц (середина полосы 410–430 МГц): L = 32,45 + 20·lg 420 + 20·lg 1 = 84,9 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43 − 84,9 = −41,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Перед заказом KADAMM AH-40003 сверьте с проектом:
- Частоты оборудования — внутри 410–430 и 890–960 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — BNC
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
- Антенна КАДАММ AH-40003
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-40003 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-40003 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-40003 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AH-40003 | KADAMM AH-40002 | KADAMM AH-40005 | KADAMM AH-45002 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 410–430 и 890–960 МГц | 400–480 МГц | 400–480 МГц | 450–470 МГц |
| Усиление | 3 дБи | 2–2,15 | 5 дБи | 2–2,15 |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 183–204 мм | 70–200 мм | 365–368 мм | 90–210 мм |
| Масса | 0,03 кг | 0,02–0,03 кг | 0,07–0,078 кг | 0,042–0,112 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
