Встраиваемые антенны: 428–438 / 470 / 902–928 / 1420–1520 МГц, усиление до 3 дБи.
Что представляет собой антенна

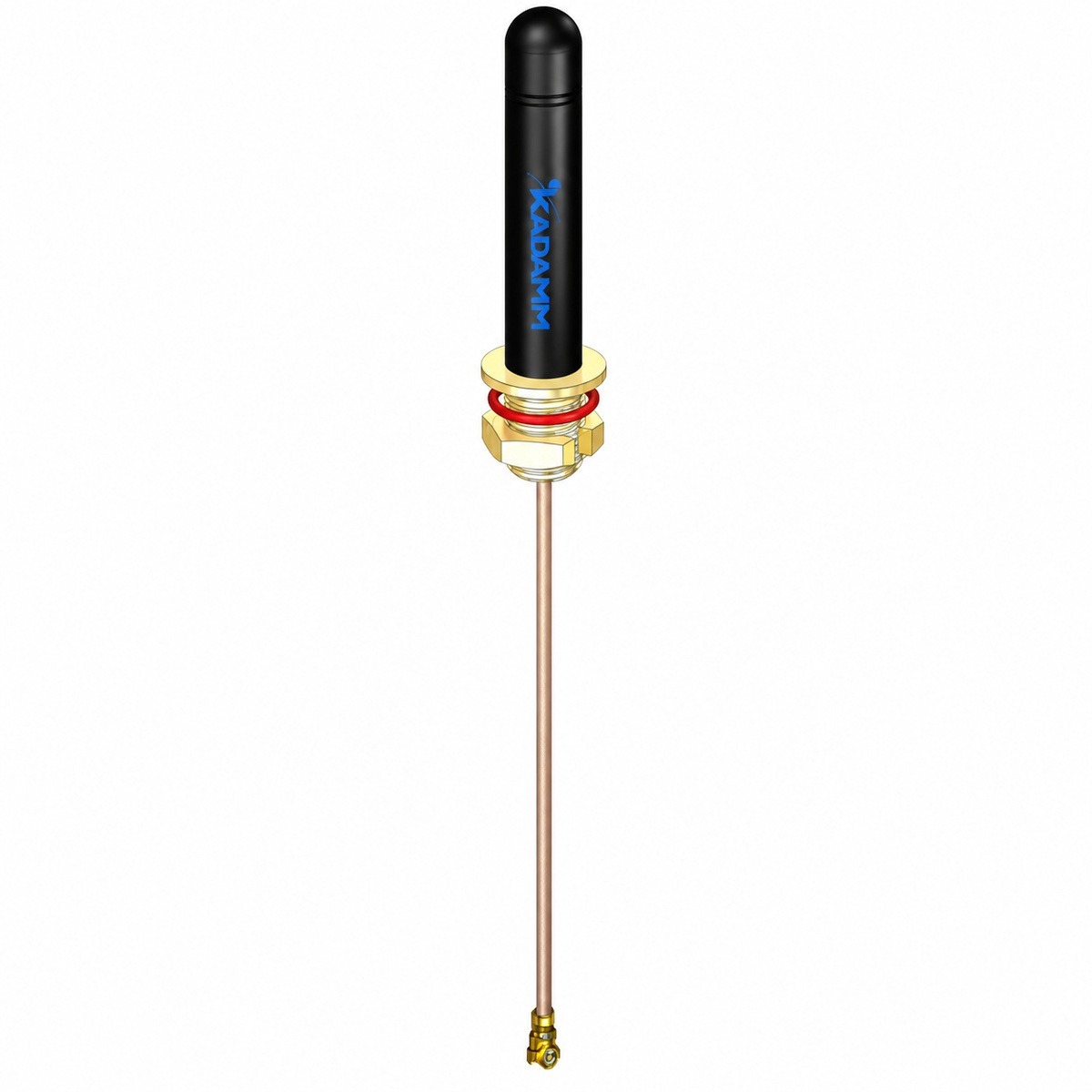

KADAMM AEP-ISM — встраиваемые антенны диапазона 428–438 / 470 / 902–928 / 1420–1520 МГц. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.
Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.
Усиление по техническому описанию — до 3 дБи; в корпусе оно обычно ниже на величину потерь на окружение.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Разъём — SSMB, IPEX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 428–438, 470, 902–928 и 1420–1520 МГц, у AEP-W — 2400–2500 и 4900–5850 МГц
- Разъём SSMB, IPEX, у AEP-W — SMA, SMB, IPEX
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 428–438, 470, 902–928 и 1420–1520 МГц, у AEP-GSM — 824–960 и 1710–2170 МГц
- Усиление до 3 дБи, у AEP-GSM — 0–2 дБи (больше на 1 дБ)
- Разъём SSMB, IPEX, у AEP-GSM — SMA, SMB, IPEX, MCF
У KADAMM AEP-ISM больше усиление; KADAMM AEP-GSM выбирают, если важен её набор полос.
- Полосы 428–438, 470, 902–928 и 1420–1520 МГц, у AHS — 315, 428–438, 700–2200 и 2400–2500 МГц
- Усиление до 3 дБи, у AHS — до 3,8 дБи (меньше на 0,8 дБ)
KADAMM AHS даёт больше усиления; у KADAMM AEP-ISM в пользу выбора — свой набор полос.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AEP-ISM с запасом по краям.
Значение AEP-ISM по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AEP-ISM с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: по исполнению (см. таблицу «Исполнения»).
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Полоса пропускания | AEP-433-2 — ± 5 МГц от центральной частоты; AEP-915-2 — уточняйте у менеджера; AEP-1400-3 — ≥ 100 МГц |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | AEP-1400-3 — не менее 1 Вт; KADAMM AFP-433-4617, KADAMM AFP-433-7534, KADAMM AFP-470-2717 — 50 Вт; остальные исполнения — уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | встраиваемая антенна для установки внутри корпуса |
| Размеры платы | по исполнению (см. таблицу «Исполнения») |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C; KADAMM AFP-433-4617, KADAMM AFP-433-7534, KADAMM AFP-470-2717 — −45…+85 °C |
| Относительная влажность | до 95 %; AEP-1400-3 — уточняйте у менеджера |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Монтаж |
|---|---|---|---|---|---|---|
| KADAMM AEP-433-2 | 433 МГц | 2 дБи | менее 2 | уточняйте у менеджера | RG178; длина — уточняйте у менеджера; IPEX (другие — по заказу) | винт |
| KADAMM AEP-915-2 | 902–928 МГц | 2 дБи | менее 2 | уточняйте у менеджера | RF1.37; длина — уточняйте у менеджера; IPEX (другие — по заказу) | встраивание в корпус |
| KADAMM AEP-1400-3 | 1420–1520 МГц | 3 дБи | менее 2 | ≤ 100 | RG178; длина — уточняйте у менеджера; SSMB | встраивание в корпус |

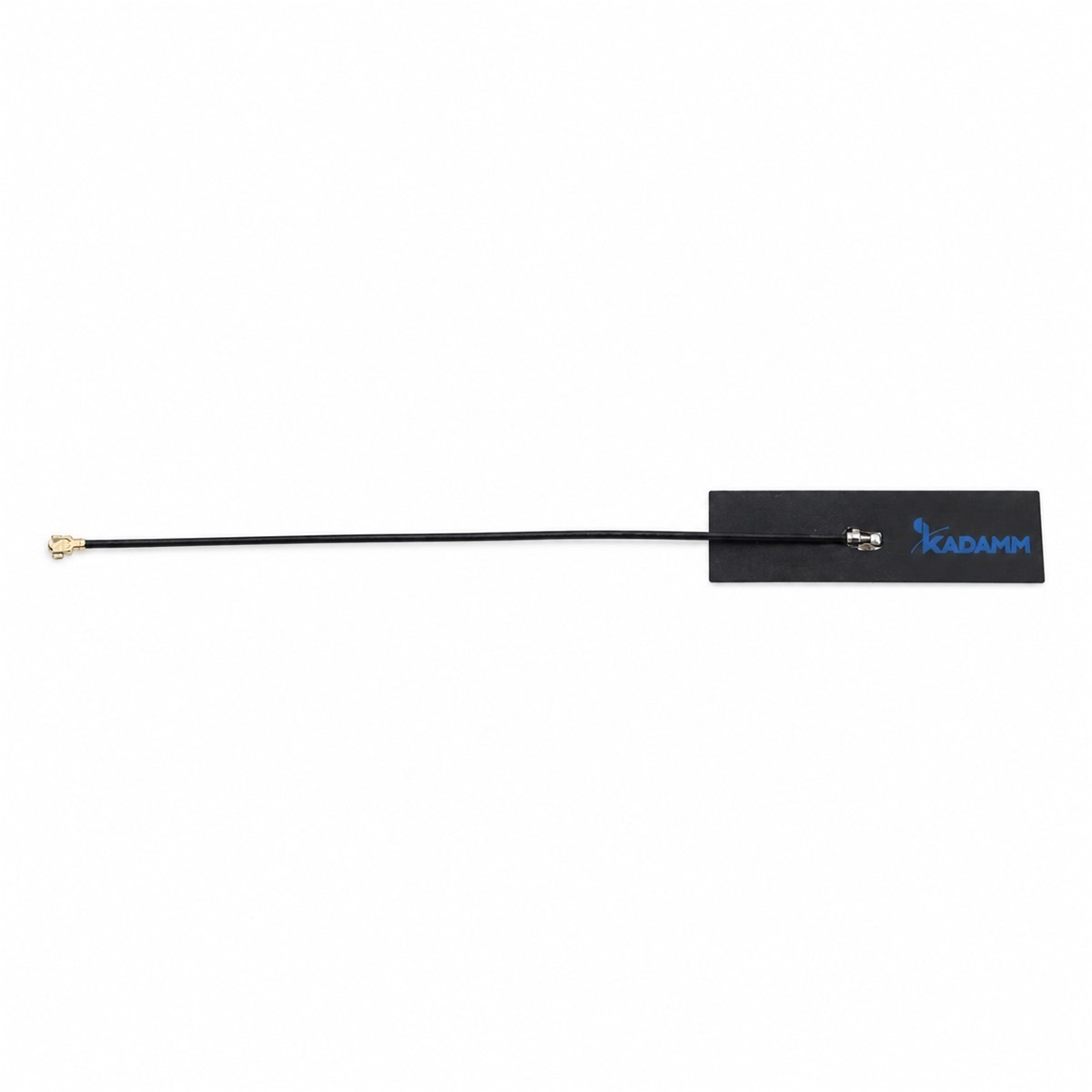

| KADAMM AFP-433-4617 | 433 МГц | −1,2 дБи | менее 1,4 | 45,5 × 16,7 | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) | уточняйте у менеджера |

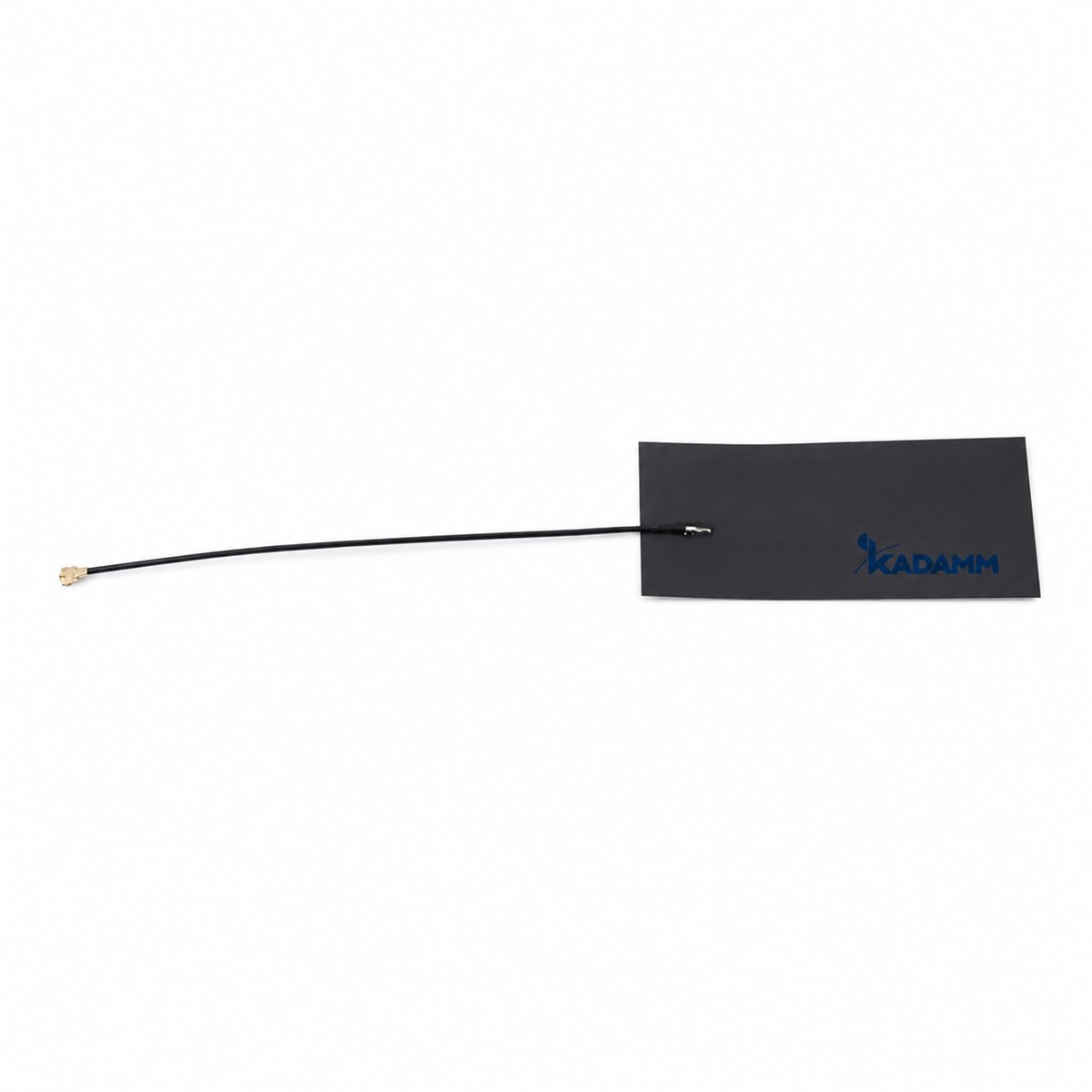

| KADAMM AFP-433-7534 | 433 МГц | −1,5 дБи | менее 1,1 | 75 × 34,5 | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) | уточняйте у менеджера |

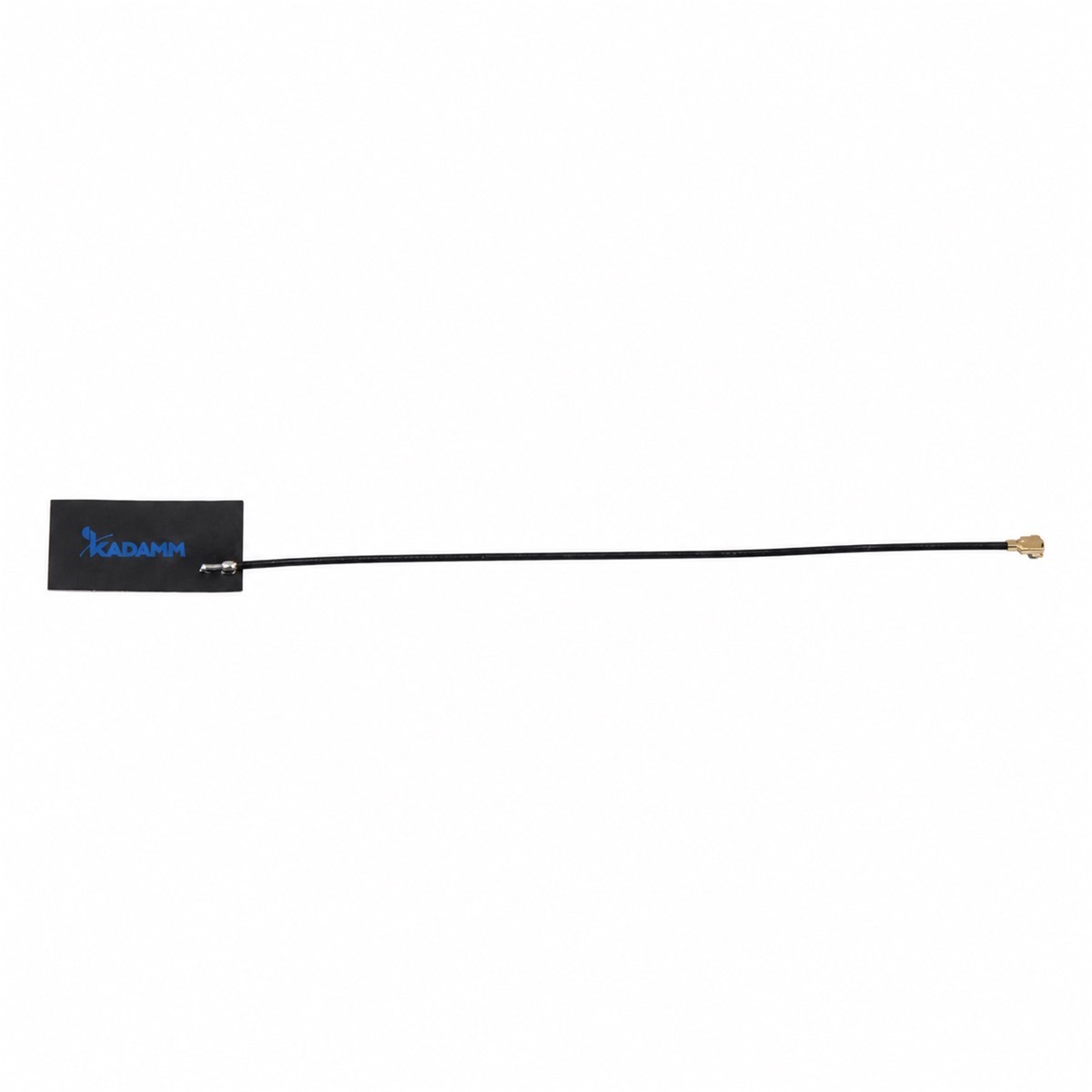

| KADAMM AFP-470-2717 | 470 МГц | −1,9 дБи | менее 1,8 | 27 × 17 | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AEP-ISM в таблицах выше.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AEP-ISM подают 30 дБм (1 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 30 − 3 + 3 = 30 дБм, то есть около 1 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 433 МГц (середина полосы 428–438 МГц): L = 32,45 + 20·lg 433 + 20·lg 1 = 85,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 30 − 85,2 = −55,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.
Сети и службы в полосах AEP-ISM:
Перед заказом KADAMM AEP-ISM сверьте с проектом:
- Частоты оборудования — внутри 428–438, 470, 902–928 и 1420–1520 МГц
- Разъёмы — SSMB, IPEX
- Опора и крепление — по исполнению (см. таблицу «Исполнения»)
- Климат площадки — в пределах −40…+85 °C; KADAMM AFP-433-4617, KADAMM AFP-433-7534, KADAMM AFP-470-2717 — −45…+85 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление AEP-ISM — по исполнению (см. таблицу «Исполнения»).
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Разъёмы AEP-ISM на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AEP-ISM включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание AEP-ISM и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AEP-ISM и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AEP-ISM пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AEP-ISM | KADAMM AEP-W | KADAMM AEP-GSM | KADAMM AHS |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 428–438, 470, 902–928 и 1420–1520 МГц | 2400–2500 и 4900–5850 МГц | 824–960 и 1710–2170 МГц | 315, 428–438, 700–2200 и 2400–2500 МГц |
| Усиление | до 3 дБи | 1,7–4 дБи | 0–2 дБи | до 3,8 дБи |
| Поляризация | линейная | линейная | линейная | линейная |
| Порты | 1 | 1 | 1 | — |
| Габариты | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
