Встраиваемые антенны: 824–960 / 1710–2170 МГц, усиление 0–2 дБи.
Что представляет собой антенна

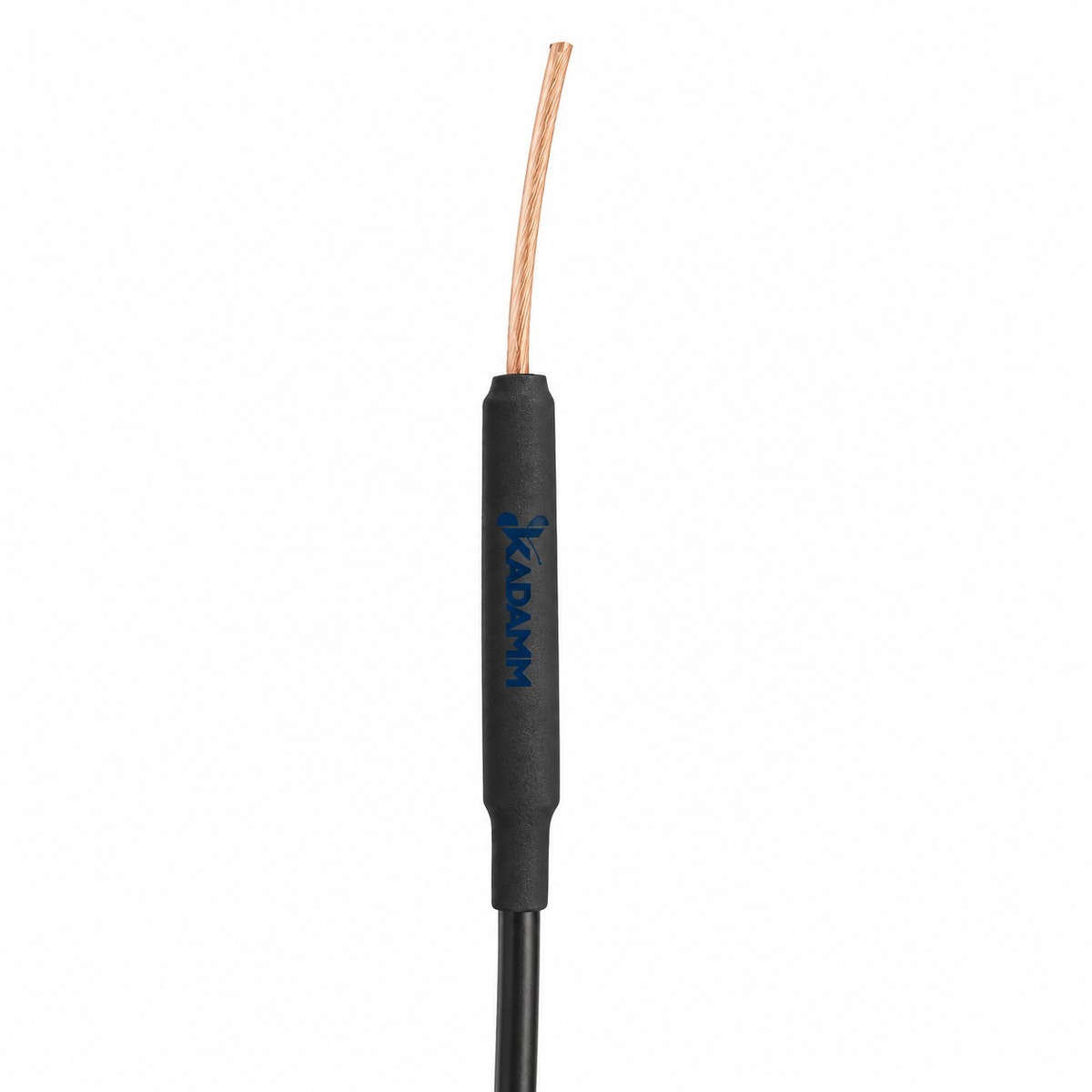

KADAMM AEP-GSM — встраиваемые антенны диапазона 824–960 / 1710–2170 МГц. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.
Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.
Усиление по техническому описанию — 0–2 дБи; в корпусе оно обычно ниже на величину потерь на окружение.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: рабочая температура −40…+85 °C.
Разъём — SMA, SMB, IPEX, MCF. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 824–960 и 1710–2170 МГц, у ACH-GSM — 824–960 и 1700–2170 МГц
- Усиление 0–2 дБи, у ACH-GSM — 1,3–2,3 дБи (меньше на 1,3 дБ)
KADAMM ACH-GSM даёт больше усиления; у KADAMM AEP-GSM в пользу выбора — свой набор полос.

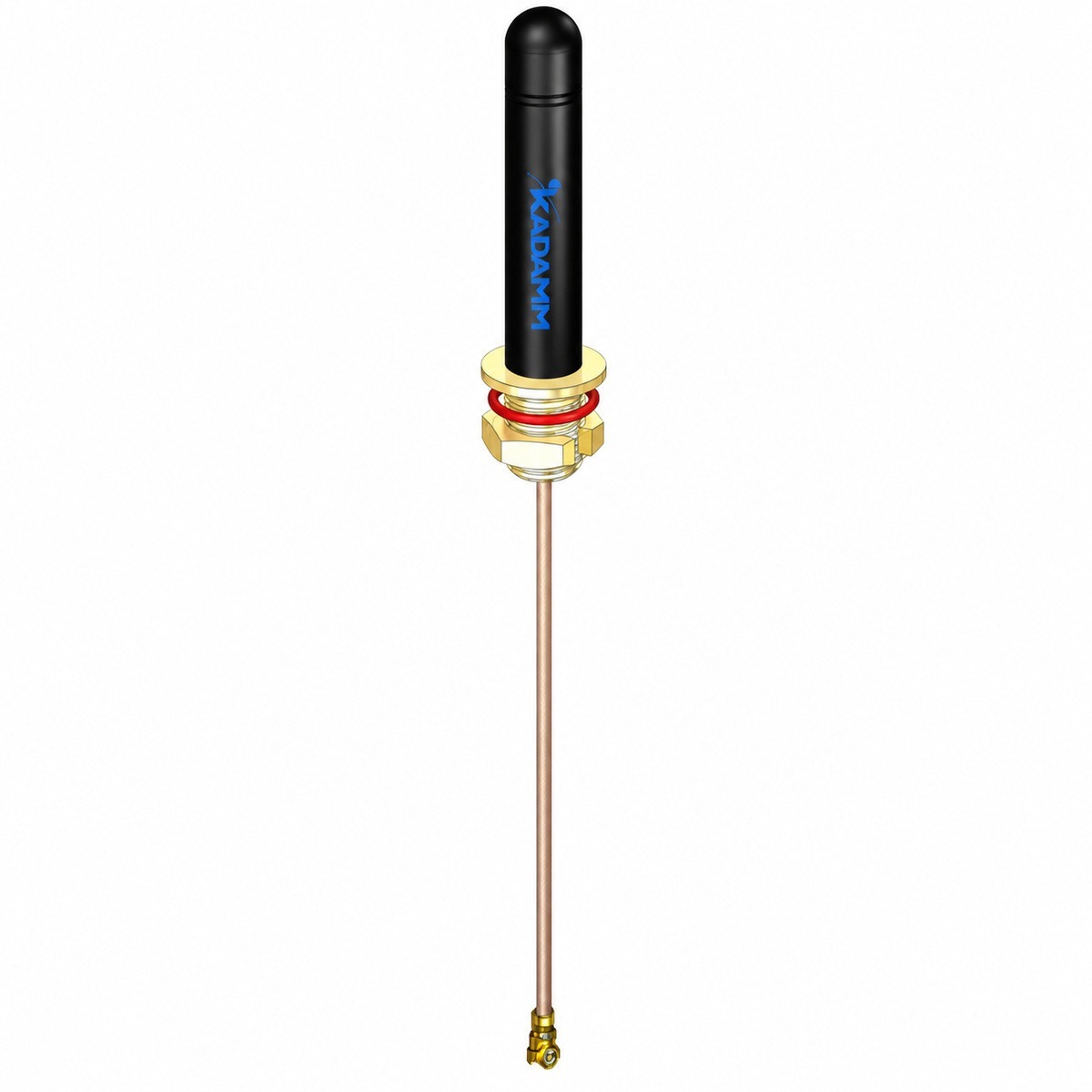

- Полосы 824–960 и 1710–2170 МГц, у AEP-ISM — 428–438, 902–928 и 1420–1520 МГц
- Усиление 0–2 дБи, у AEP-ISM — 2–3 дБи (меньше на 2 дБ)
- Разъём SMA, SMB, IPEX, MCF, у AEP-ISM — SSMB, IPEX
KADAMM AEP-ISM даёт больше усиления; у KADAMM AEP-GSM в пользу выбора — свой набор полос.

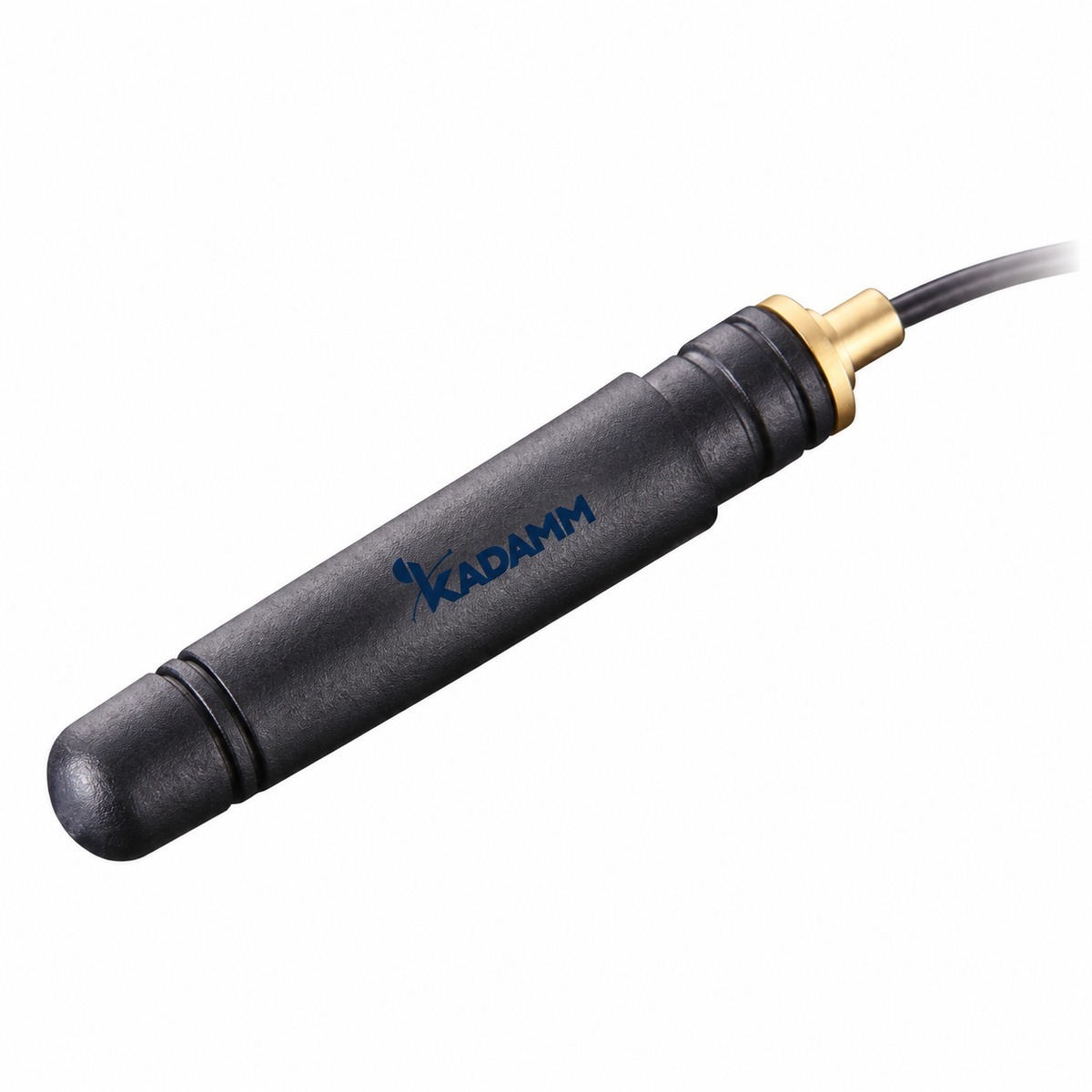

- Полосы 824–960 и 1710–2170 МГц, у AEP-W — 2400–2483,5 и 4900–5825 МГц
- Усиление 0–2 дБи, у AEP-W — 2–3 дБи (меньше на 2 дБ)
- Разъём SMA, SMB, IPEX, MCF, у AEP-W — SMA, SMB, IPEX
KADAMM AEP-W даёт больше усиления; у KADAMM AEP-GSM в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AEP-GSM с запасом по краям.
Значение AEP-GSM по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AEP-GSM с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: по исполнению (см. таблицу «Исполнения»).
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | встраиваемая антенна для установки внутри корпуса |
| Размеры платы | по исполнению (см. таблицу «Исполнения») |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 %; AEP-GSM-2C, AEP-GSM-32, AEP-GSM-34, AEP-GSM-37 — уточняйте у менеджера |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Монтаж |
|---|---|---|---|---|---|---|
| KADAMM AEP-3G-2 | 1920–2170 МГц | 2 дБи | ≤ 3 | уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | встраивание в корпус |
| KADAMM AEP-3G-2-2 | 1920–2170 МГц | 2 дБи | ≤ 3 | уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | встраивание в корпус |
| KADAMM AEP-GSM-2C | 824–894 / 1710–2170 или 880–960 / 1710–2170 МГц (по заказу) | 2 дБи | менее 2,5 | уточняйте у менеджера | RG178; длина — уточняйте у менеджера; SMB или IPEX (другие — по заказу) | уточняйте у менеджера |
| KADAMM AEP-GSM-2S | 880–960 / 1710–2170 МГц | 2 дБи | менее 2 | уточняйте у менеджера | RG178; длина — уточняйте у менеджера; IPEX (другие — по заказу) | винт |
| KADAMM AEP-GSM-32 | 824–960 1710–2170 МГц | 0 дБи | менее 2 | 32 × 29,1 × 1,6 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM AEP-GSM-34 | 824–960 / 1710–1990 МГц | 2 дБи | менее 2 | 34 × 7 × 0,8 | RF1.13 или RF1.37 (другие — по заказу); длина — уточняйте у менеджера; IPEX | клей |
| KADAMM AEP-GSM-36 | 824–960 / 1710–1990 МГц | 2 дБи | менее 3 | 36 × 13,2 × 0,8 | RF1.37 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) | клей |
| KADAMM AEP-GSM-37 | 824–960 / 1710–2170 МГц | 0 дБи | менее 2 | 37 × 6 × 0,8 | RF1.13 или RF1.37 (другие — по заказу); длина — уточняйте у менеджера; IPEX | клей |
| KADAMM AEP-GSM-40 | 824–960 / 1920–2170 МГц | 2 дБи | менее 3 | 40 × 6,7 × 1,2 | RF1.13 или RF1.37; длина — уточняйте у менеджера; IPEX или MCF | клей |
| KADAMM AEP-GSM-42 | 824–960 / 1710–2170 МГц | 0 дБи | менее 2,5 | 42 × 16 × 1,6 | RF1.13 или RF1.37; длина — уточняйте у менеджера; IPEX или MCF | клей или встраивание в корпус |
| KADAMM AEP-GSM-47 | 824–960 / 1710–1990 МГц | 2 дБи | менее 3 | 47 × 7,6 × 1,2 | RF1.13 или RF1.37; длина — уточняйте у менеджера; IPEX или MCF | клей |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AEP-GSM в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AEP-GSM.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AEP-GSM подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 0 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 0 = 40 дБм, то есть около 10 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 892 МГц (середина полосы 824–960 МГц): L = 32,45 + 20·lg 892 + 20·lg 1 = 91,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 40 − 91,5 = −51,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.
Сети и службы в полосах AEP-GSM:
Перед заказом KADAMM AEP-GSM сверьте с проектом:
- Частоты оборудования — внутри 824–960 и 1710–2170 МГц
- Разъёмы — SMA, SMB, IPEX, MCF
- Опора и крепление — по исполнению (см. таблицу «Исполнения»)
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление AEP-GSM — по исполнению (см. таблицу «Исполнения»).
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Разъёмы AEP-GSM на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AEP-GSM включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание AEP-GSM и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AEP-GSM и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AEP-GSM пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AEP-GSM | KADAMM ACH-GSM | KADAMM AEP-ISM | KADAMM AEP-W |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 824–960 и 1710–2170 МГц | 824–960 и 1700–2170 МГц | 428–438, 902–928 и 1420–1520 МГц | 2400–2483,5 и 4900–5825 МГц |
| Усиление | 0–2 дБи | 1,3–2,3 дБи | 2–3 дБи | 2–3 дБи |
| Поляризация | линейная | линейная | линейная | линейная |
| Порты | 1 | — | 1 | 1 |
| Габариты | по исполнению (см. таблицу «Исполнения») | — | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
