Антенны Яги: 406–4000 МГц (по модели — см. таблицу), усиление 8,15–14 дБи (по модели).
Что представляет собой антенна
KADAMM ADY-406/4000 — антенны Яги диапазона 406–4000 МГц (по модели — см. таблицу). Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 8,15–14 дБи (по модели).
Пример расчёта: на 2203 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2203 + 20·lg 3 ≈ 108,9 дБ. Антенна с усилением 8,15 дБи сокращает их на 8,2 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −61,6 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность до 600 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 406–4000 МГц, у ALP-600/6000 — 600–6000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 406–4000 МГц, у ALP-0738V09 — 700–3800 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

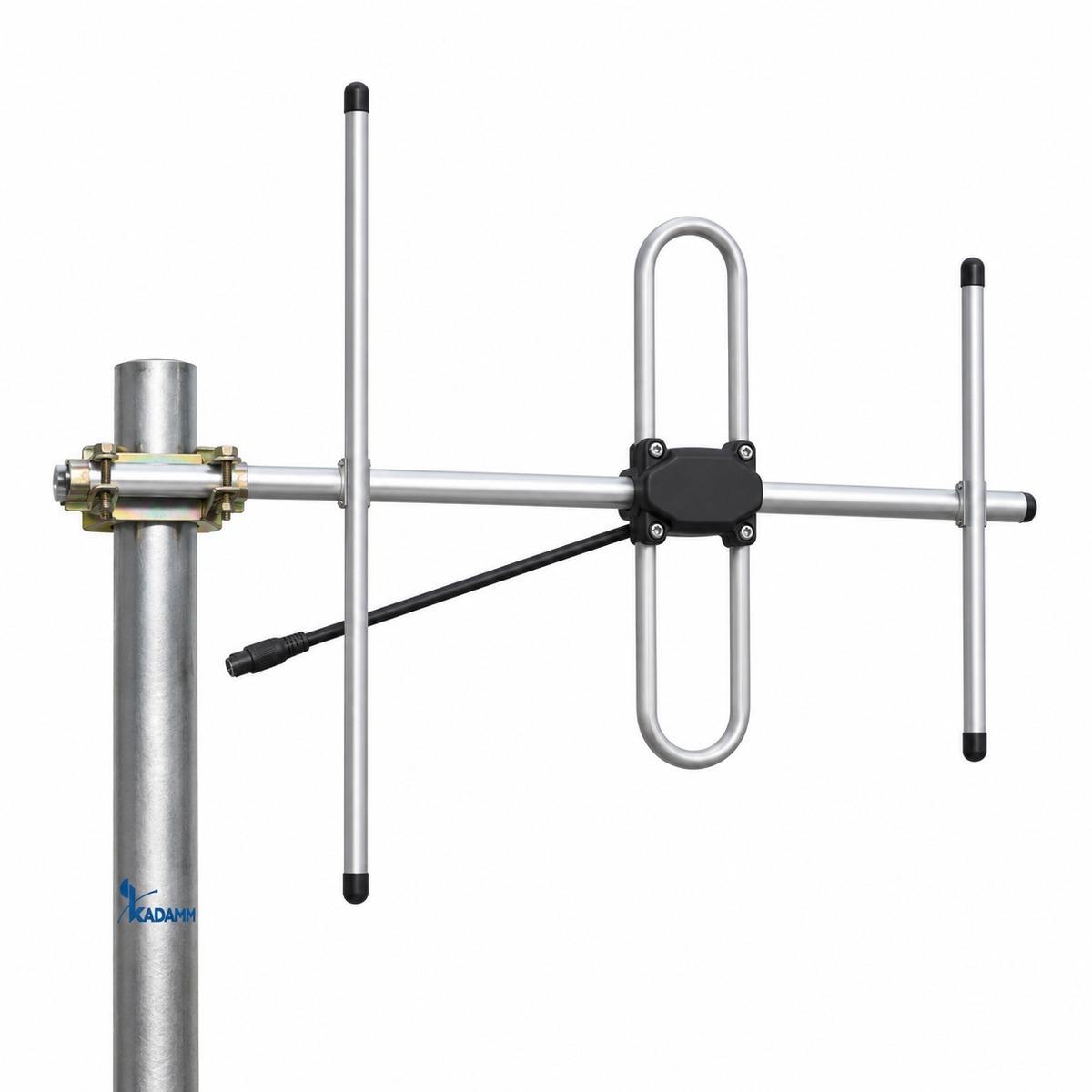

- Полосы 406–4000 МГц, у ADY-100 — 70–138 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ADY-406/4000 с запасом по краям.
Значение ADY-406/4000 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ADY-406/4000 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт ADY-406/4000.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 406–4000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 8,15–14 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | до 600 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM ADY-406-512-10 | 406–512 | 8,15–12,15 (6–10 дБд, по схеме установки) | 1 | вертикальная | — / 16 | 600 | N (розетка) (возможен другой по заказу) | 2610 × 330 мм | 11,5 кг (без кронштейна) | ≤1,5 |
| KADAMM ADY-470-490-12 | 470–490 | 12 дБи | 1 | вертикальная или горизонтальная (по монтажу) | 40 / 44 | 100 Вт | N (розетка) (возможен другой по заказу) | уточняйте у менеджера | уточняйте у менеджера | ≤1,8 |
| KADAMM ADY-617-4000-12 | 617–960 / 1710–2700 / 3300–4000 | 12/14/12 дБи | 1 | вертикальная или горизонтальная (по монтажу) | уточняйте у менеджера | 50 | N (розетка) или SMA (вилка) (возможен другой по заказу) | 200 × 300 × 100 мм | 2 кг | ≤2,5 |
| KADAMM ADY-680-860-12 | 680–860 | 12 | 1 | вертикальная или горизонтальная (по монтажу) | 44 / 40 | 100 | N (розетка) или SMA (вилка) (возможен другой по заказу) | длина 850 мм | 0,55 кг | ≤1,5 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание ADY-406/4000.
- IEC 60529 — документ, на который ссылается техническое описание ADY-406/4000.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-406/4000 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 8,15 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 8,15 = 48,1 дБм, то есть около 65 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2203 МГц (середина полосы 406–4000 МГц): L = 32,45 + 20·lg 2203 + 20·lg 1 = 99,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 48,1 − 99,3 = −51,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.
Сети и службы в полосах ADY-406/4000:
Перед заказом KADAMM ADY-406/4000 сверьте с проектом:
- Частоты оборудования — внутри 406–4000 МГц
- Мощность на порт — не выше до 600 Вт
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- После затяжки соединения ADY-406/4000 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ADY-406/4000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ADY-406/4000 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание ADY-406/4000 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ADY-406/4000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ADY-406/4000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ADY-406/4000 | KADAMM ALP-600/6000 | KADAMM ALP-0738V09 | KADAMM ADY-100 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 406–4000 МГц | 600–6000 МГц | 700–3800 МГц | 70–138 МГц |
| Усиление | 8,15–14 дБи | 7–12 дБи | 9 дБи | 3–9 дБи |
| Поляризация | по модели | по модели | Вертикальная | — |
| Порты | — | — | 1 | — |
| Габариты | — | — | 290 × 190 × 50 мм | — |
| Масса | по модели — см. таблицу | по модели — см. таблицу | уточняйте у менеджера | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
