Логопериодические антенны: 600–6000 МГц (по модели — см. таблицу), усиление 7–12 дБи (по модели).
Что представляет собой антенна
KADAMM ALP-600/6000 — логопериодические антенны диапазона 600–6000 МГц (по модели — см. таблицу). Вибраторы антенны разной длины, а их размеры и расстояния между ними растут в геометрической прогрессии. На каждой частоте работает своя группа элементов, длина которых близка к половине волны, поэтому антенна сохраняет почти одинаковые усиление, луч и согласование в широкой полосе — от 600 до 6000 МГц одной антенной.
Плата за широкую полосу — усиление 7–12 дБи (по модели) немного ниже, чем у антенны Яги той же длины на одной частоте: в каждый момент работает только часть элементов. Зато одна логопериодическая антенна заменяет несколько узкополосных — например, донорскую антенну репитера на все диапазоны операторов.
Пример расчёта: на 3300 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 3300 + 20·lg 3 ≈ 112,4 дБ. Антенна с усилением 7 дБи сокращает их на 7 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −67,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 600–6000 МГц, у ADY-406/4000 — 406–4000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 600–6000 МГц, у ALP-0660V09KB — 617–6000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 600–6000 МГц, у ALP-0660V10KB — 617–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ALP-600/6000 с запасом по краям.
Значение ALP-600/6000 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ALP-600/6000 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт ALP-600/6000.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 7–12 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM ALP-0640V11 | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 7 / 8 / 9,5 / 11 / 11,5 | 1 | вертикальная | 108° / 102° / 90° / 75° / 54° / 98° / 83° / 66° / 58° / 42° | 50 Вт | 4.3-10 (розетка) | 440 × 205 × 60 | 1,1 | −40…+65 °C | ≤2,5 |
| KADAMM ALP-0660V11 | 600–617 / 617–698 / 698–960 / 1425–2700 / 3300–4200 / 4000–6000 | 7 / 8 / 9,5 / 11 / 11,5 / 10 | 1 | вертикальная | 108° / 102° / 90° / 75° / 54° / 65° / 98° / 83° / 66° / 58° / 42° / 45° | 50 Вт / 50 Вт / 50 Вт / 50 Вт / 50 Вт / 50 Вт | N или 4.3-10 (розетка) | 440 × 205 × 60 мм | 1,1 кг | −40…+65 °C | ≤2,5 |
| KADAMM ALP-0638V12 | 698–960 / 1710–3800 | 10/12 дБи | 1 | вертикальная | уточняйте у менеджера | 50 Вт | 4.3-10 или N (розетка) | 450 × 210 × 65 мм | уточняйте у менеджера | −40…+65 °C | ≤2,0 |
| KADAMM ALP-0640V12 | 698–960 / 1710–4000 | 10/12 дБи | 1 | вертикальная | уточняйте у менеджера | 50 Вт | 4.3-10 или N (розетка) | 450 × 210 × 65 мм | уточняйте у менеджера | −40…+65 °C | ≤2,0 |
| KADAMM ALP-0640V10 | 698–4000 | 9,5/10/10,5 | 1 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | — | — |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание ALP-600/6000.
- IEC 60529 — документ, на который ссылается техническое описание ALP-600/6000.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ALP-600/6000 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 7 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 7 = 47 дБм, то есть около 50 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3300 МГц (середина полосы 600–6000 МГц): L = 32,45 + 20·lg 3300 + 20·lg 1 = 102,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 47 − 102,8 = −55,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Логопериодические антенны ставят как донорские антенны многодиапазонных репитеров, для связи с базовой станцией, когда диапазон заранее неизвестен или их несколько, для измерений и контроля эфира.
Сети и службы в полосах ALP-600/6000:
Перед заказом KADAMM ALP-600/6000 сверьте с проектом:
- Частоты оборудования — внутри 600–6000 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- Разъёмы ALP-600/6000 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ALP-600/6000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ALP-600/6000 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание ALP-600/6000 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ALP-600/6000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ALP-600/6000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

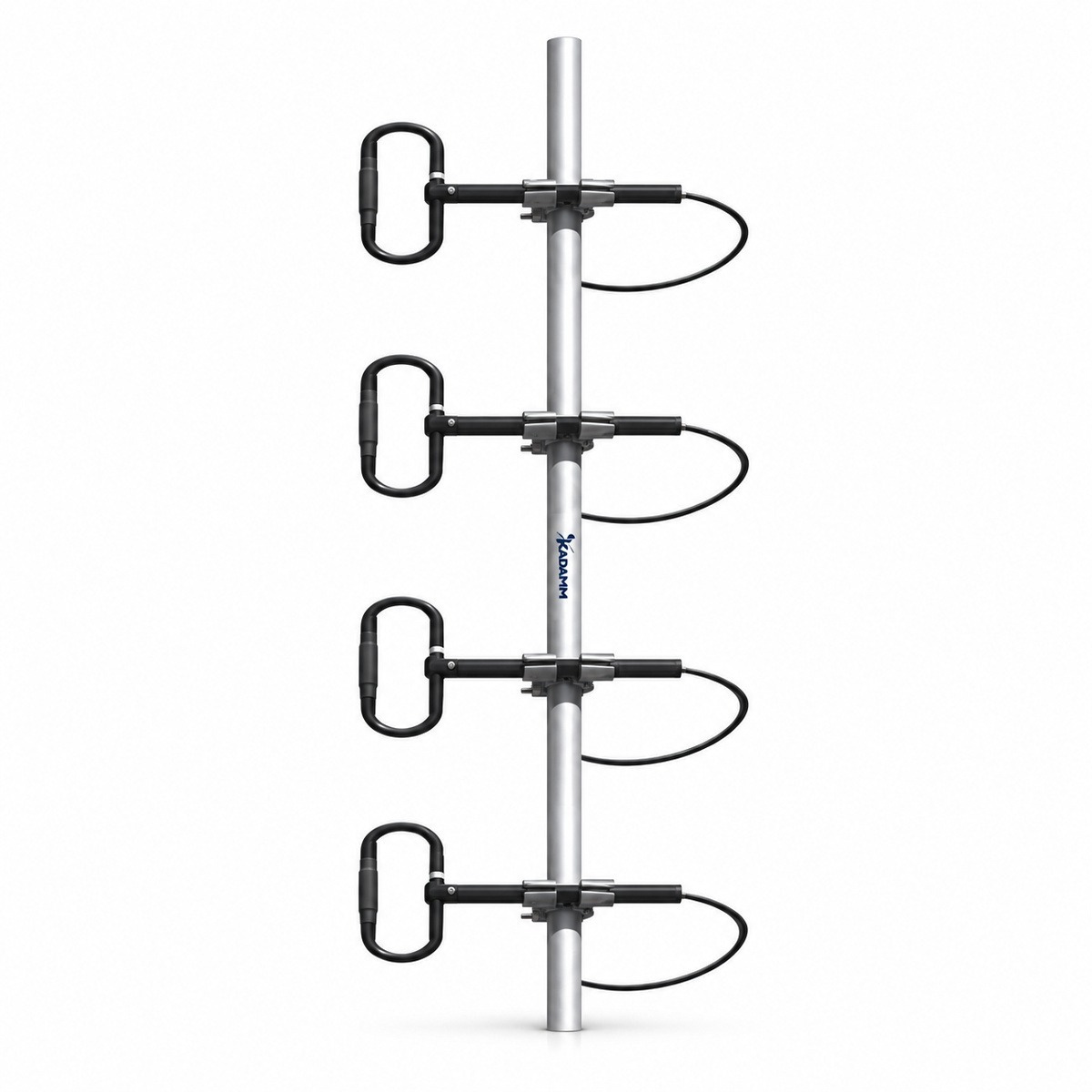

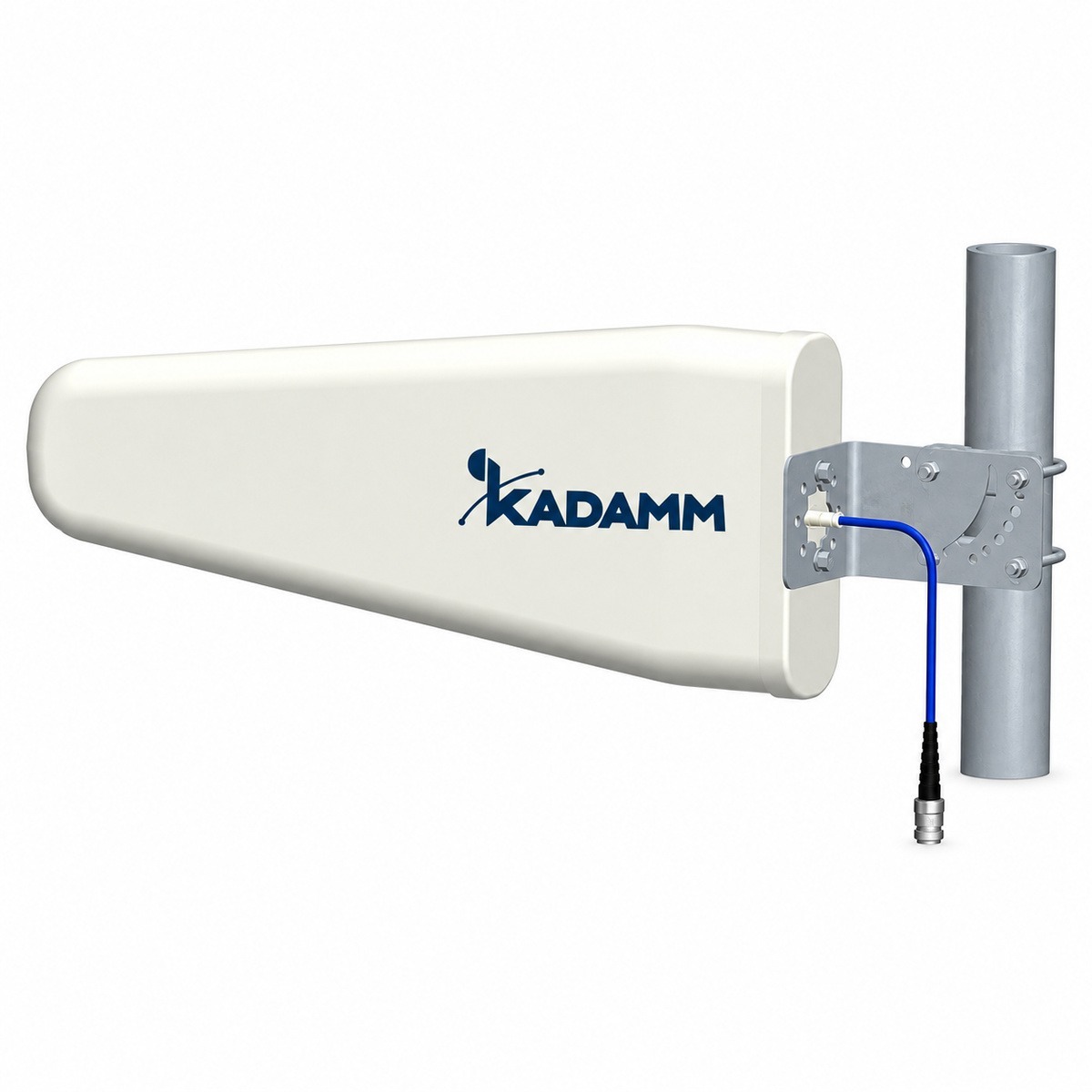

| Параметр | KADAMM ALP-600/6000 | KADAMM ADY-406/4000 | KADAMM ALP-0660V09KB | KADAMM ALP-0660V10KB |
|---|---|---|---|---|
