Антенны Яги: усиление 3–9 дБи.
Что представляет собой антенна

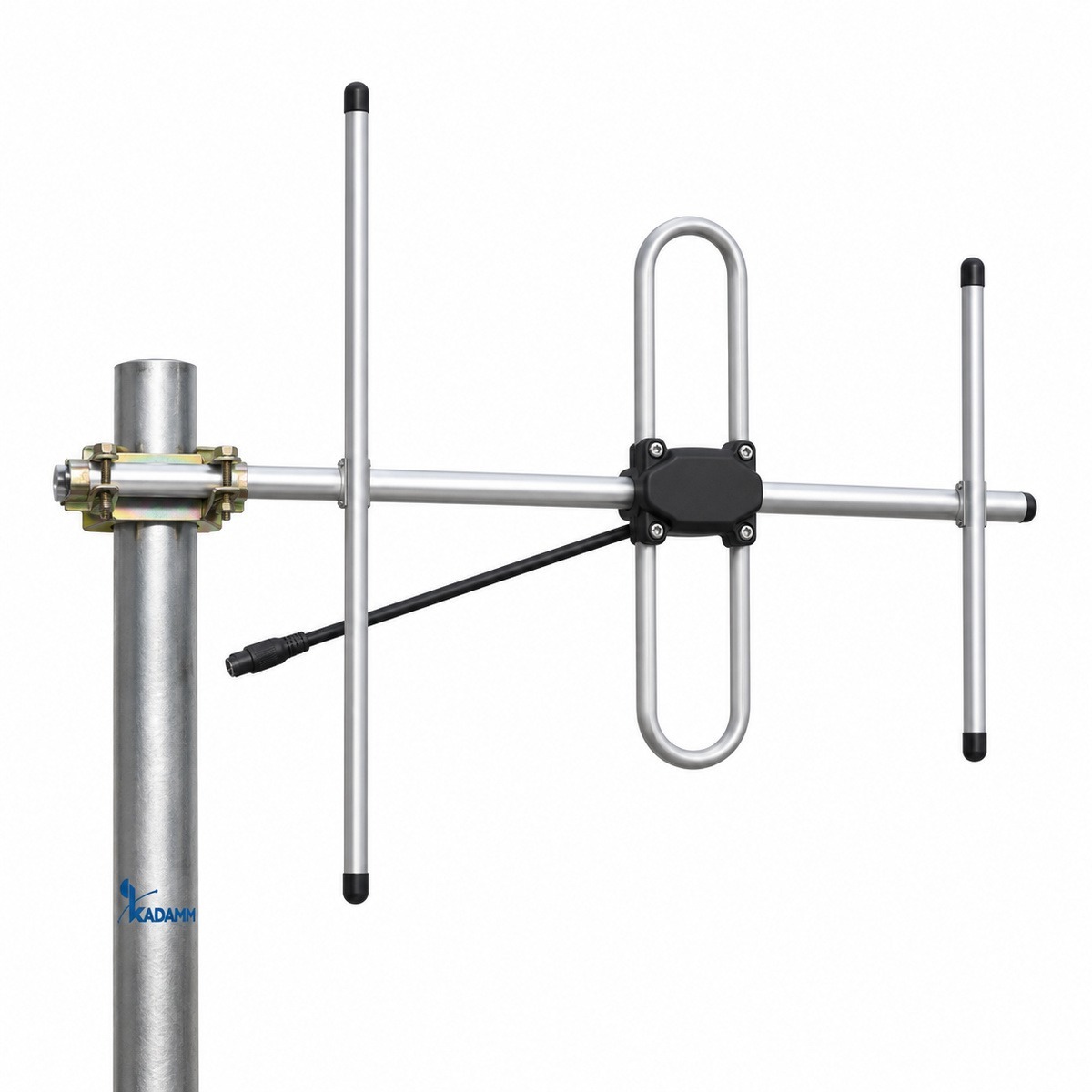

KADAMM ADY-100 — антенны Яги. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 3–9 дБи.
Пример расчёта: на 104 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 104 + 20·lg 10 ≈ 92,8 дБ. Антенна с усилением 3 дБи сокращает их на 3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −55,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Разъём — N-F. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 70–138 МГц, у ADY-406/4000 — 406–4000 МГц
- Усиление 3–9 дБи, у ADY-406/4000 — 10–12 дБи (меньше на 7 дБ)
KADAMM ADY-406/4000 даёт больше усиления; у KADAMM ADY-100 в пользу выбора — свой набор полос.

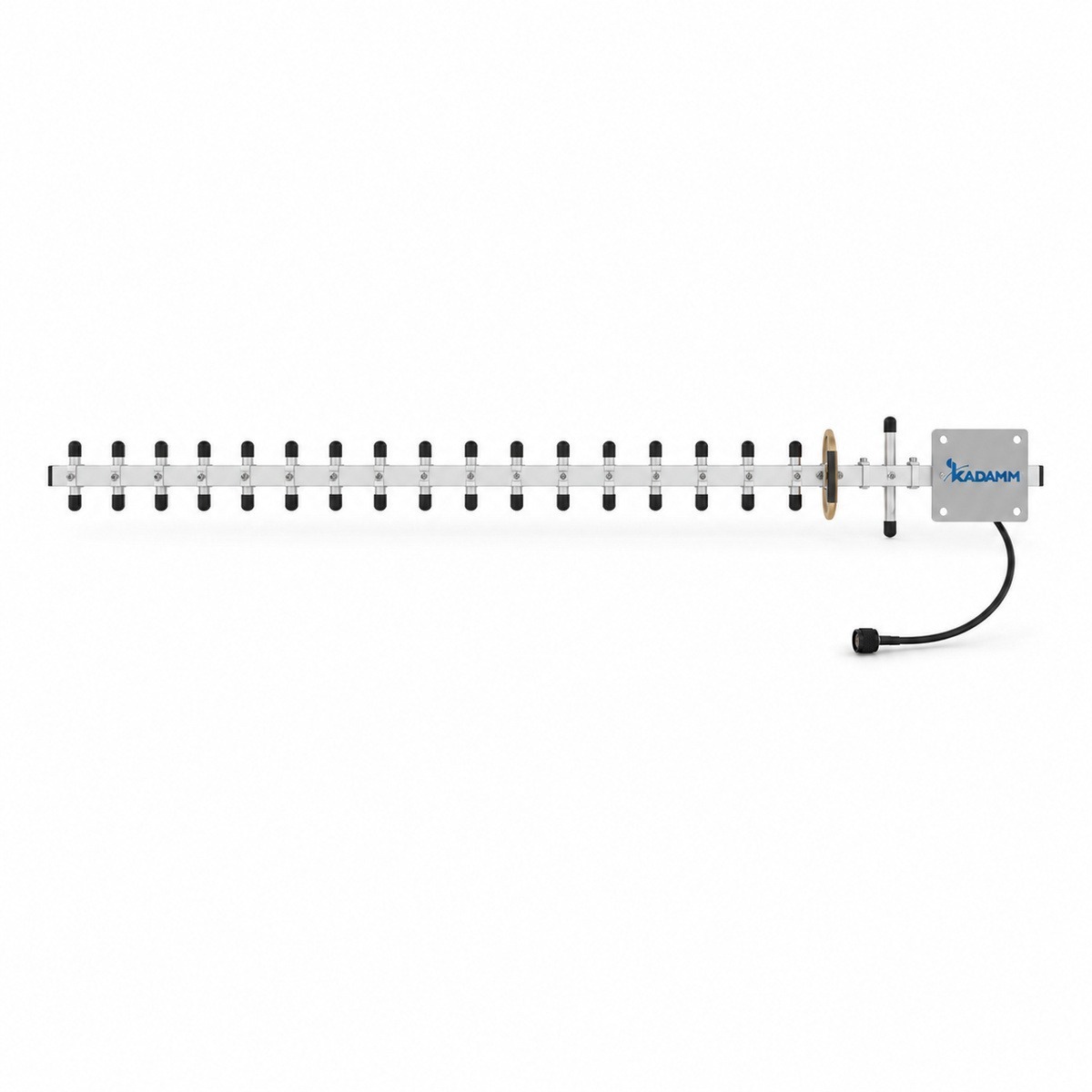

- Полосы 70–138 МГц, у ADY-1850-1990-16 — 1850–1990 МГц
- Усиление 3–9 дБи, у ADY-1850-1990-16 — 16 дБи (меньше на 13 дБ)
KADAMM ADY-1850-1990-16 даёт больше усиления; у KADAMM ADY-100 в пользу выбора — свой набор полос.
- Полосы 70–138 МГц, у ALP-600/6000 — 600–6000 МГц
- Усиление 3–9 дБи, у ALP-600/6000 — 10,5–12 дБи (меньше на 7,5 дБ)
KADAMM ALP-600/6000 даёт больше усиления; у KADAMM ADY-100 в пользу выбора — свой набор полос.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ADY-100 с запасом по краям.
Значение ADY-100 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ADY-100 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полоса | 15 МГц в диапазоне 70–138 МГц |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Разъём | N (розетка) или по заказу |
Механические характеристики
| Параметр | Значение |
|---|---|
| Длина | ориентировочная, по исполнению |
Исполнения
| Артикул | Частоты, МГц | Элементов | Усиление, дБи | ДН гор. / верт. | Отношение вперёд/назад, дБ | Длина / масса |
|---|---|---|---|---|---|---|
| KADAMM ADY-100-1 | 70–138 | 1 | 3 | 72° / 55° | 12 | 1,5 м / 2,5 кг |
| KADAMM ADY-100-3 | 70–138 | 3 | 6 | 60° / 50° | 13 | 1,5 м / 2,5 кг |
| KADAMM ADY-100-5 | 70–138 | 5 | 9 | 54° / 48° | 14 | 2,2 м / 3,3 кг |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ADY-100.
- IEC 60529 — документ, на который ссылается техническое описание ADY-100.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-100 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 104 МГц (середина полосы 70–138 МГц): L = 32,45 + 20·lg 104 + 20·lg 1 = 72,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43 − 72,8 = −29,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.
Сети и службы в полосах ADY-100:
Перед заказом KADAMM ADY-100 сверьте с проектом:
- Частоты оборудования — внутри 70–138 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Уличные соединения ADY-100 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ADY-100 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна ADY-100
Документация и поставка
Документы
Техописание и каталог
Техническое описание ADY-100 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ADY-100 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ADY-100 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ADY-100 | KADAMM ADY-406/4000 | KADAMM ADY-1850-1990-16 | KADAMM ALP-600/6000 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 70–138 МГц | 406–4000 МГц | 1850–1990 МГц | 600–6000 МГц |
| Усиление | 3–9 дБи | 10–12 дБи | 16 дБи | 10,5–12 дБи |
| Поляризация | — | по модели | вертикальная + горизонтальная (H + V) | по модели |
| Масса | — | по модели — см. таблицу | 0,60 кг | по модели — см. таблицу |
| Страница | Эта модель | Открыть | Открыть | Открыть |
