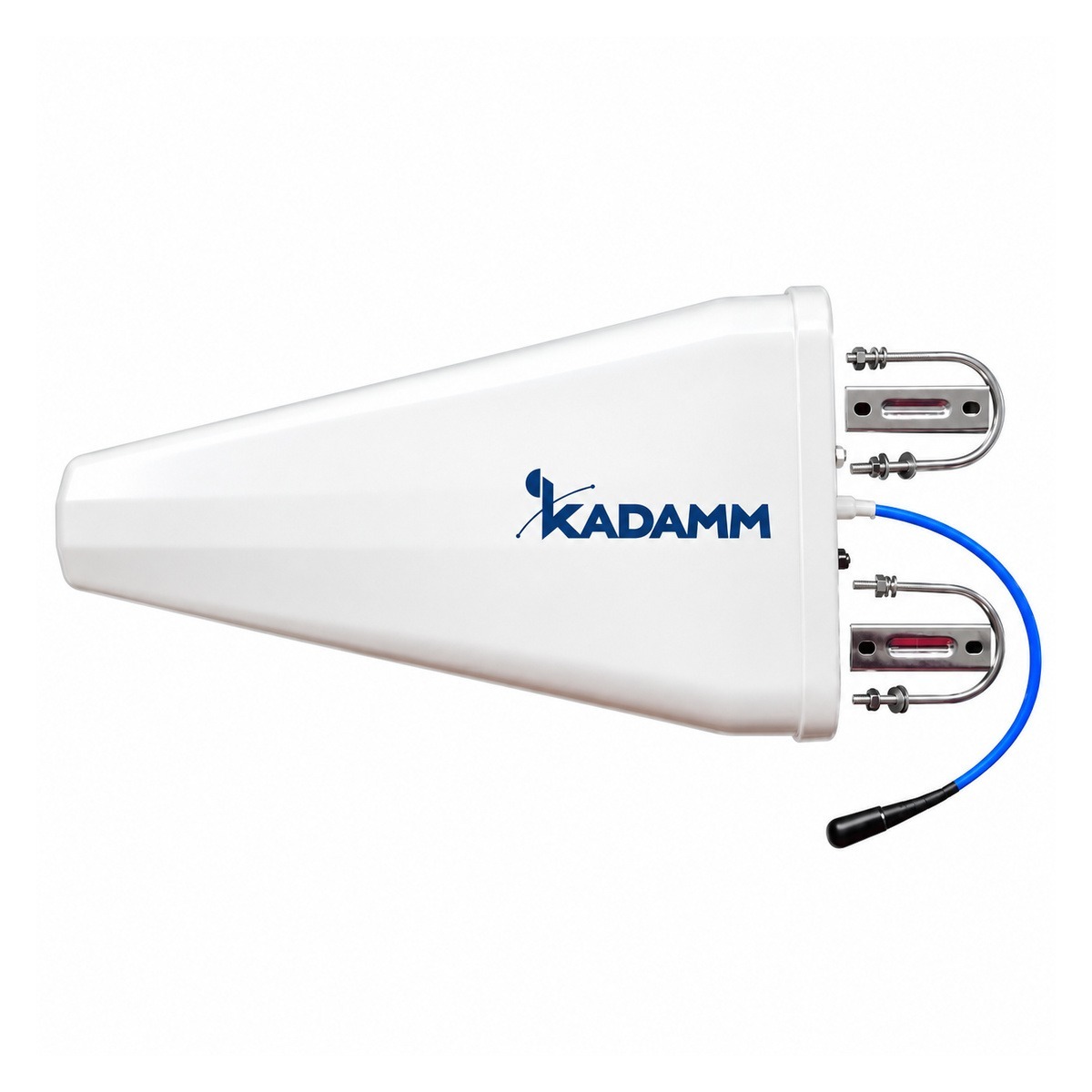

KADAMM ALP-0738V09 — логопериодическая антенна 698–960 / 1710–2700 / 3300–4000 МГц, 9,5 дБи, 65–85°, 1 порт

KADAMM ALP-0738V09 — логопериодическая антенна диапазона 698–960 / 1710–2700 / 3300–4000 МГц. Вибраторы антенны разной длины, а их размеры и расстояния между ними растут в геометрической прогрессии. На каждой частоте работает своя группа элементов, длина которых близка к половине волны, поэтому антенна сохраняет почти одинаковые усиление, луч и согласование в широкой полосе — от 698 до 4000 МГц одной антенной.

Плата за широкую полосу — усиление 7 ± 1 / 8 ± 1 / 9,5 ± 1 / 8 ± 1 дБи немного ниже, чем у антенны Яги той же длины на одной частоте: в каждый момент работает только часть элементов. Зато одна логопериодическая антенна заменяет несколько узкополосных — например, донорскую антенну репитера на все диапазоны операторов.

Ширина луча — 85 ± 15° / 85 ± 15° / 75 ± 15° / 65 ± 10°, отношение вперёд/назад — ≥13–18 дБ; направленность сохраняется по всему диапазону.

Пример расчёта: на 829 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 829 + 20·lg 10 ≈ 110,8 дБ. Антенна с усилением 7 дБи сокращает их на 7 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −65,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,7; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 440 × 210 × 65 мм; масса 0,55 кг; крепление: Ø35–Ø50 мм; радом — abs-пластик; рабочая температура −40…+55 °C.

Разъём — 1×4.3-10, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

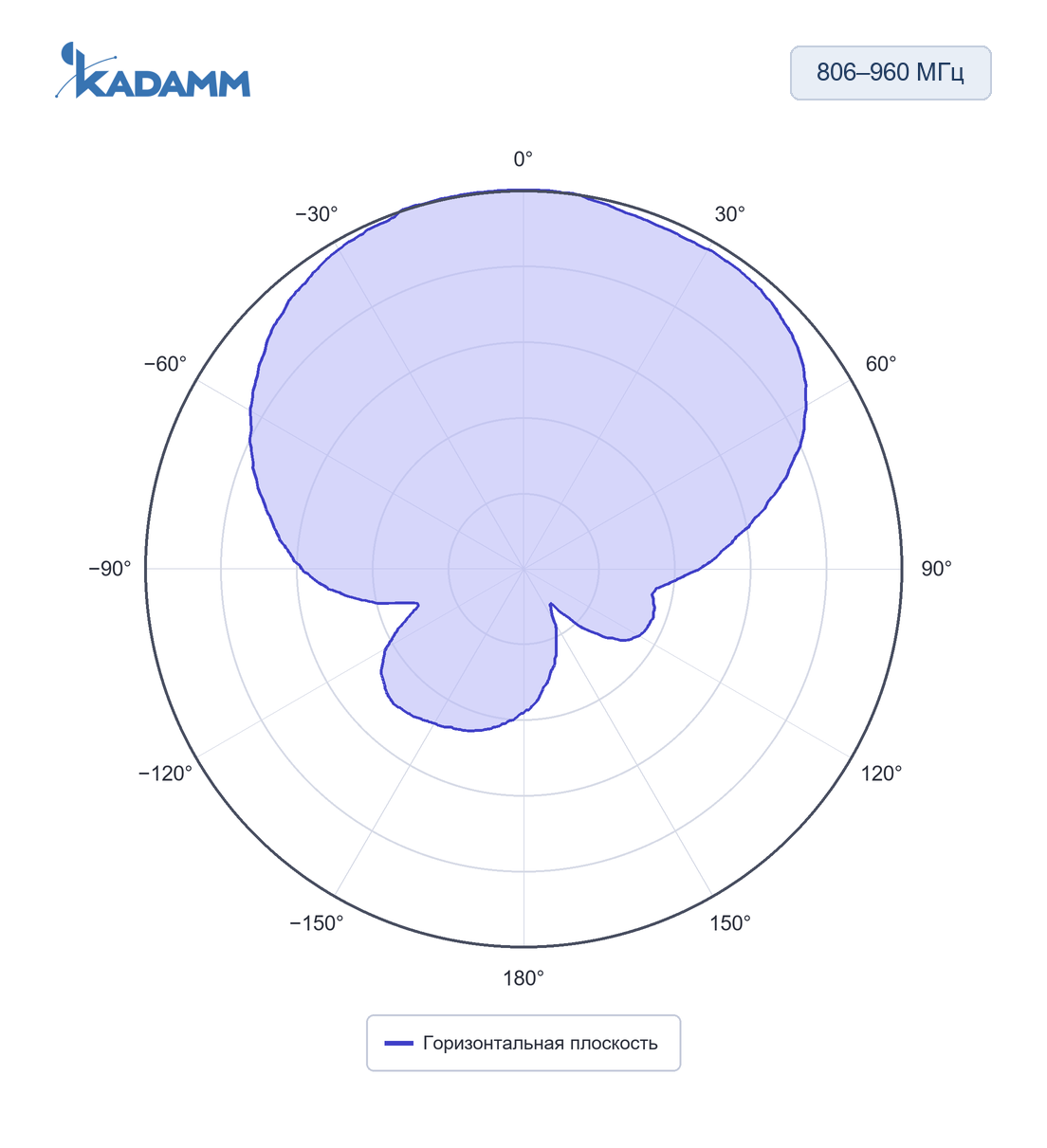

806–960 МГц, горизонтальная плоскость, частота замера 900 МГцГлавный лепесток по горизонтали 85 ± 15°, усиление в максимуме 8 ± 1 дБи, задний лепесток ниже главного не менее чем на 18 дБ.

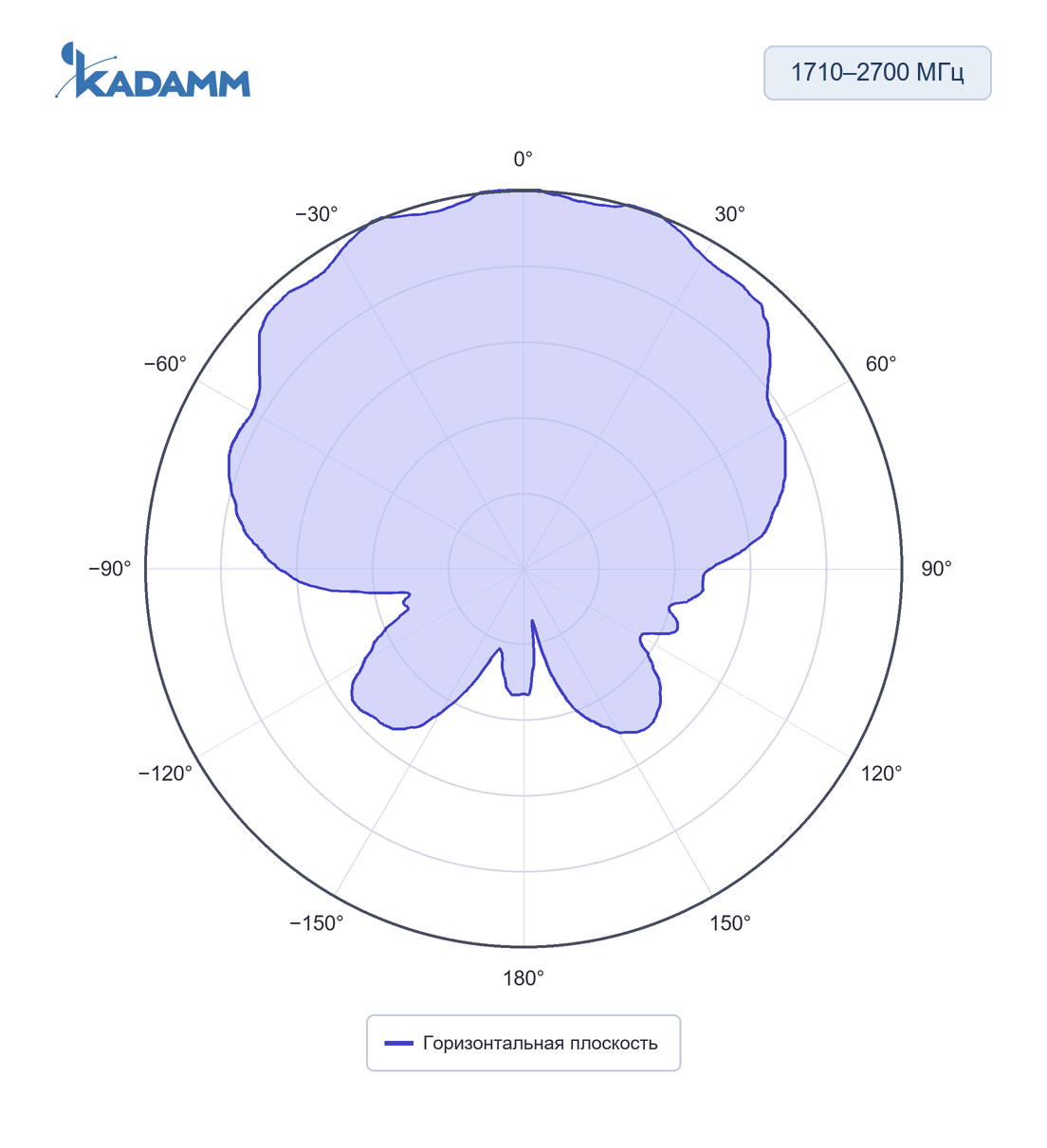

1710–2700 МГц, горизонтальная плоскость, частота замера 1880 МГцГлавный лепесток по горизонтали 75 ± 15°, усиление в максимуме 9,5 ± 1 дБи, задний лепесток ниже главного не менее чем на 18 дБ.

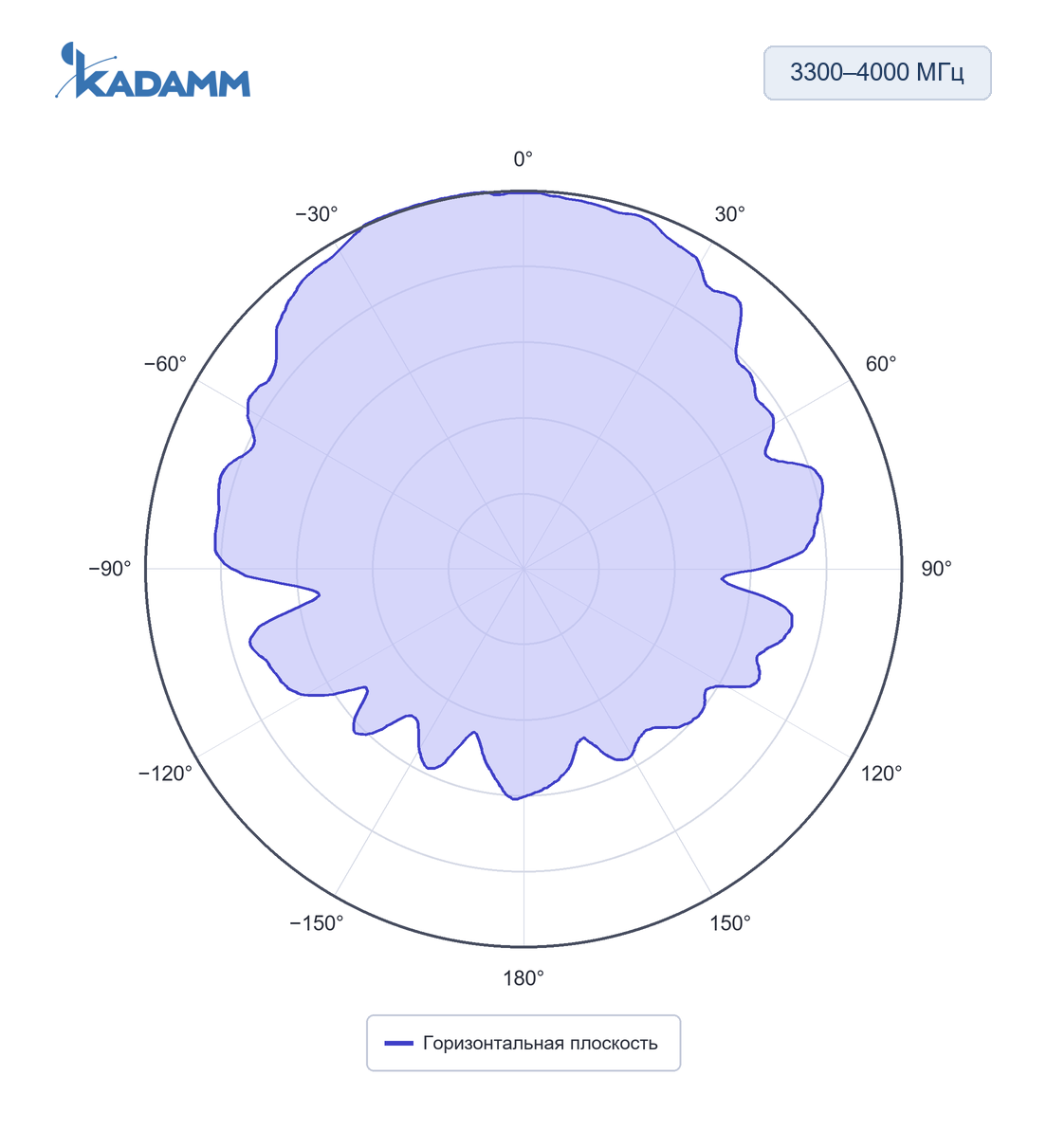

3300–4000 МГц, горизонтальная плоскость, частота замера 3800 МГцГлавный лепесток по горизонтали 65 ± 10°, усиление в максимуме 8 ± 1 дБи, задний лепесток ниже главного не менее чем на 13 дБ.

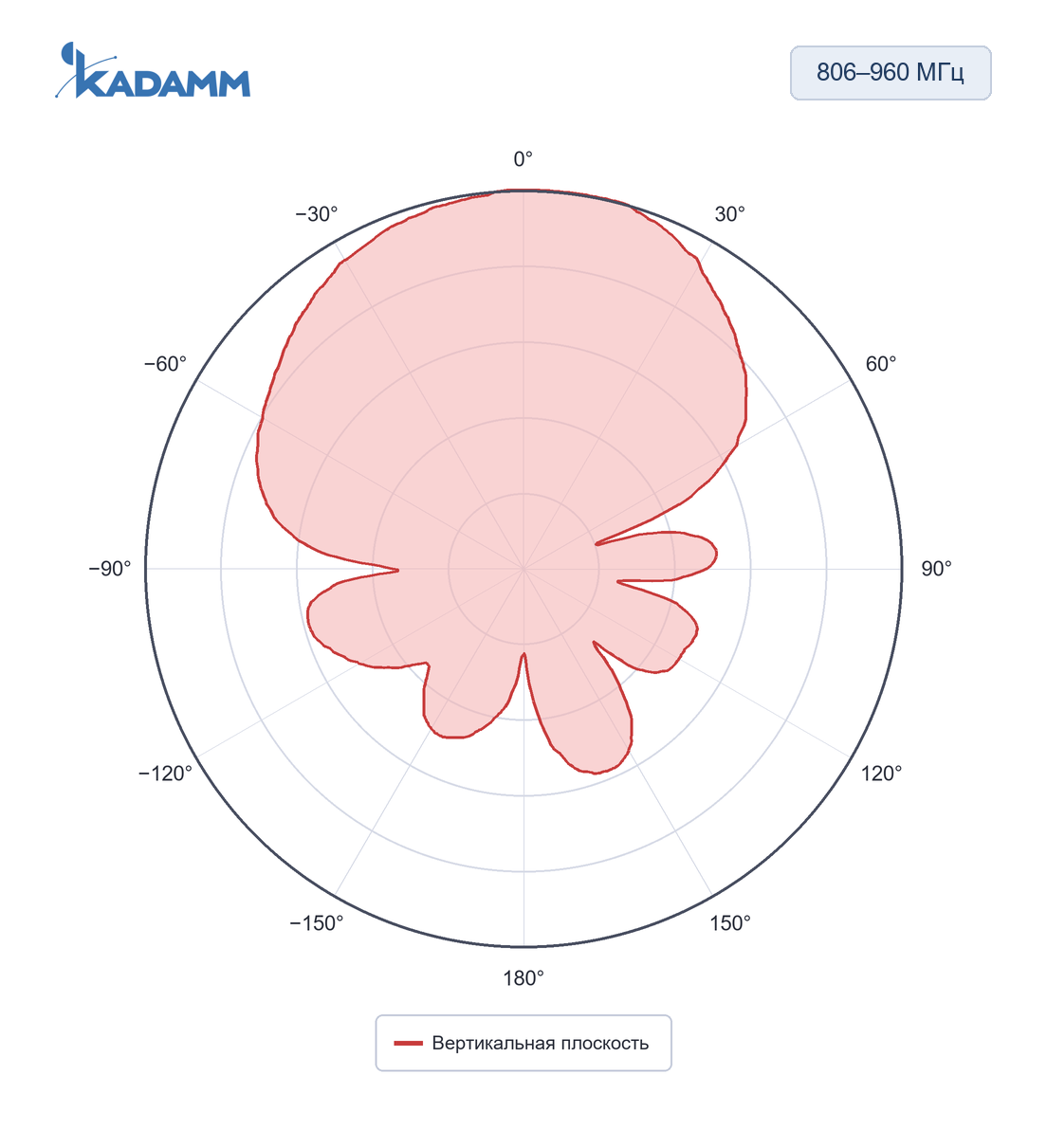

806–960 МГц, вертикальная плоскость, частота замера 900 МГцПо вертикали 55 ± 15°, усиление в максимуме 8 ± 1 дБи, задний лепесток ниже главного не менее чем на 18 дБ.

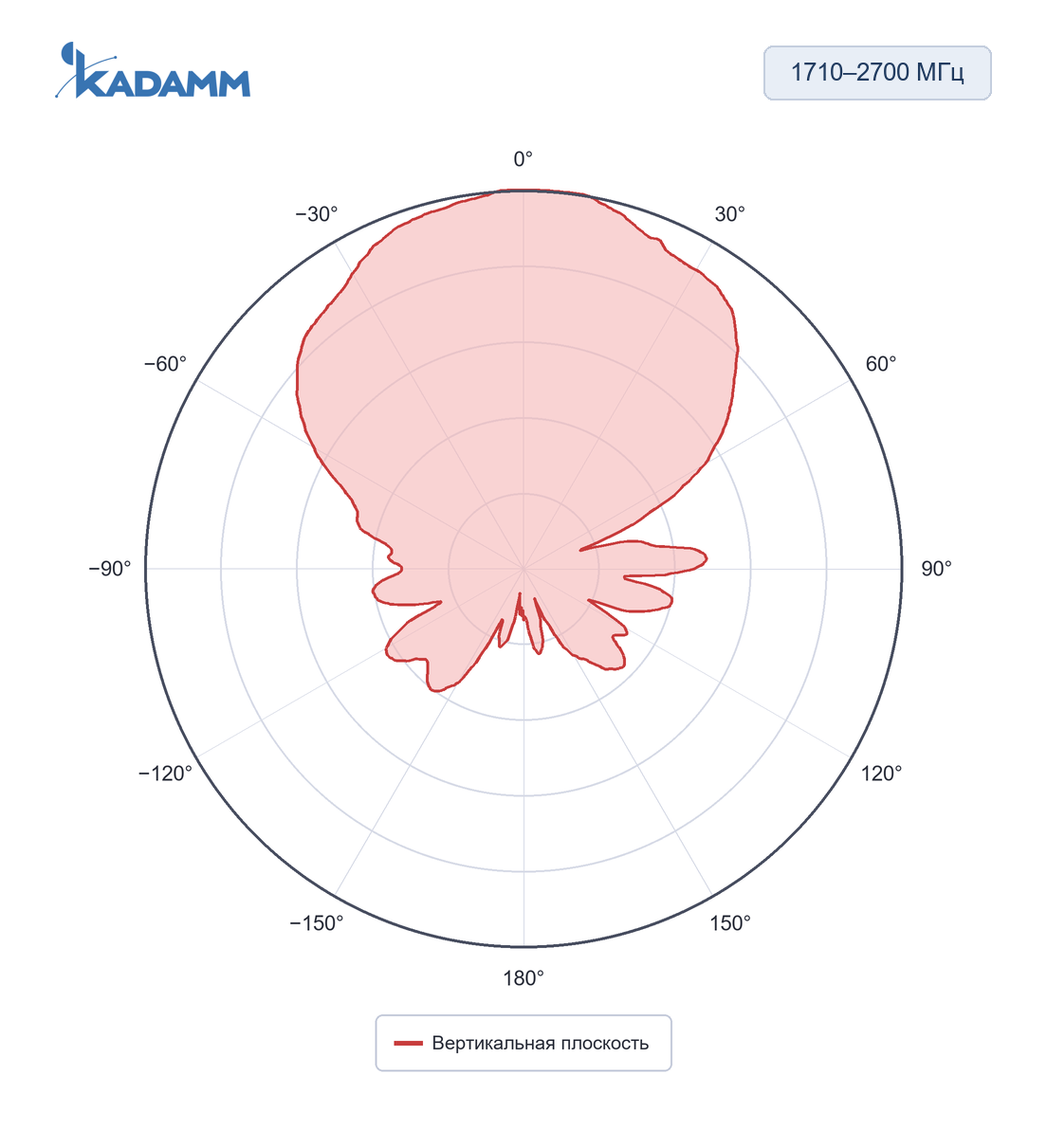

1710–2700 МГц, вертикальная плоскость, частота замера 1880 МГцПо вертикали 55 ± 15°, усиление в максимуме 9,5 ± 1 дБи, задний лепесток ниже главного не менее чем на 18 дБ.

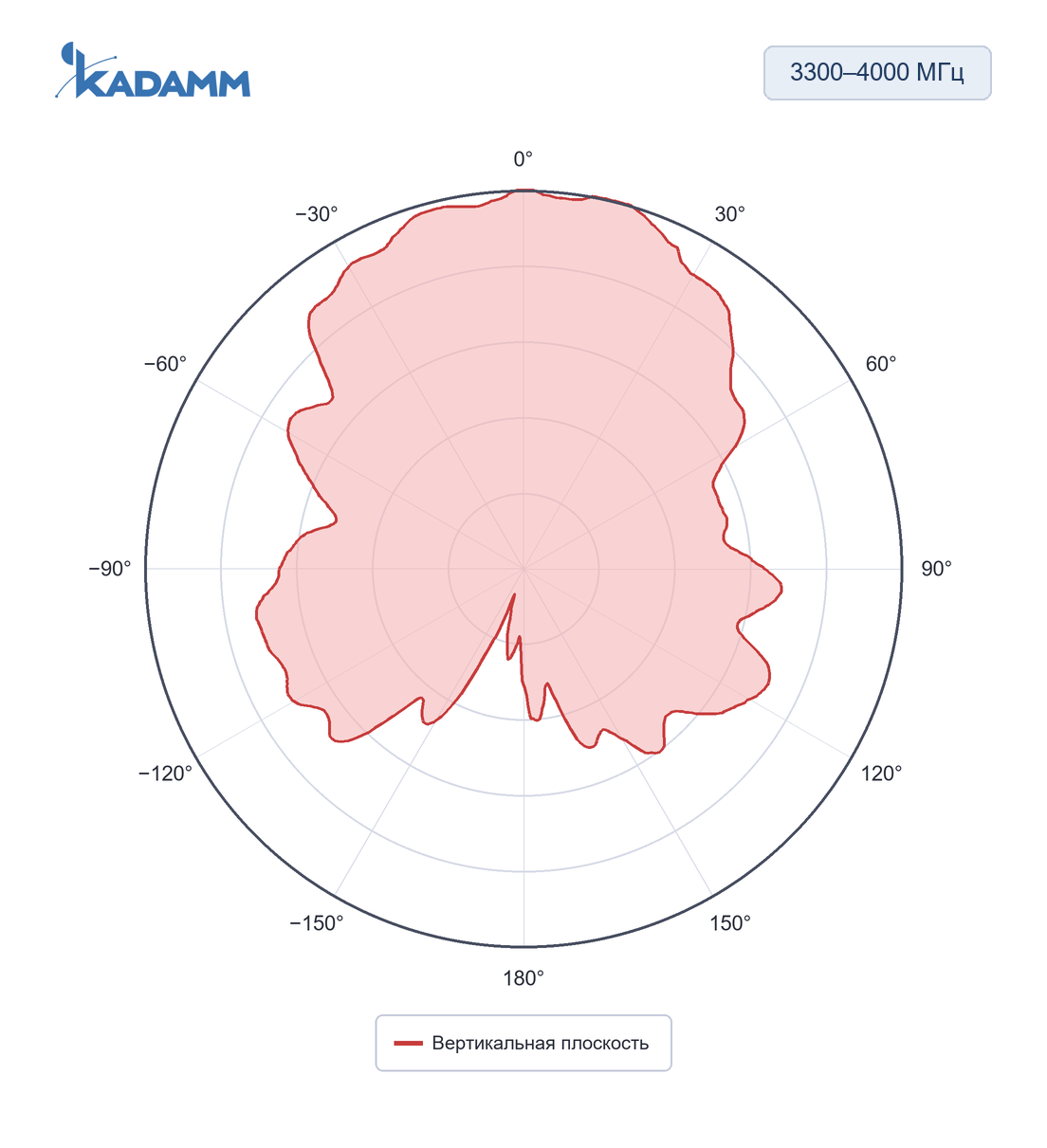

3300–4000 МГц, вертикальная плоскость, частота замера 3800 МГцПо вертикали 55 ± 15°, усиление в максимуме 8 ± 1 дБи, задний лепесток ниже главного не менее чем на 13 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65–85°; по вертикали — 55–60°. Задний лепесток ослаблен не менее чем на 13 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для ALP-0738V09.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у ALP-0738V09 — розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы ALP-0738V09 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ALP-0738V09 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ALP-0738V09 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 9,5 = 49,5 дБм, то есть около 89 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2349 МГц (середина полосы 698–4000 МГц): L = 32,45 + 20·lg 2349 + 20·lg 1 = 99,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 49,5 − 99,9 = −50,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Логопериодические антенны ставят как донорские антенны многодиапазонных репитеров, для связи с базовой станцией, когда диапазон заранее неизвестен или их несколько, для измерений и контроля эфира.

Сети и службы в полосах ALP-0738V09:

Перед заказом KADAMM ALP-0738V09 сверьте с проектом:

• Частоты оборудования — внутри 698–4000 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×4.3-10
• Опора и крепление — на трубу Ø35–Ø50 мм
• Климат площадки — в пределах −40…+55 °C

• Крепление ALP-0738V09 — на трубу Ø35–Ø50 мм.
• ALP-0738V09 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы ALP-0738V09 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление ALP-0738V09 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
