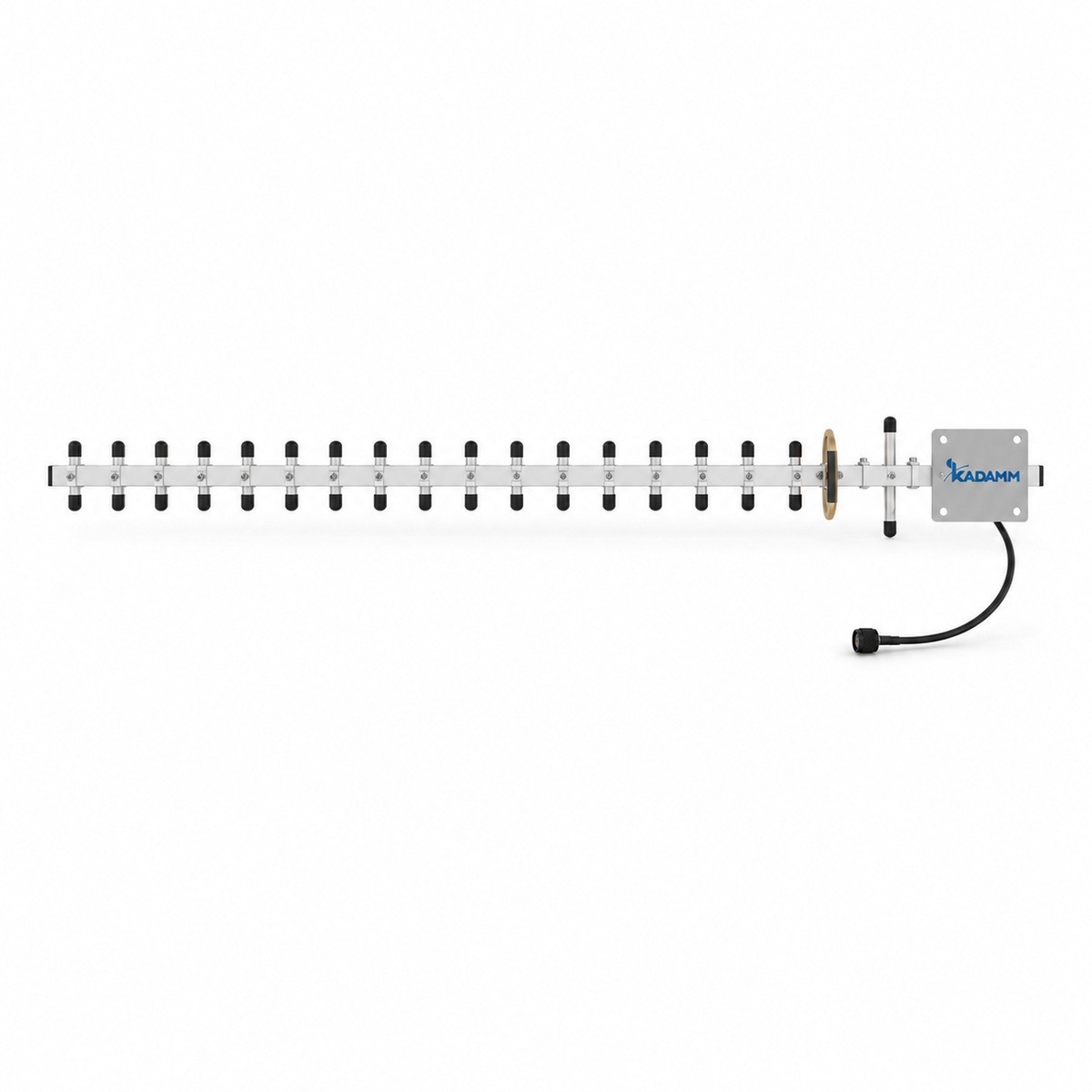

KADAMM ADY-1850-1990-16 — антенна Яги 1850–1990 МГц, 16 дБи, 1 порт

KADAMM ADY-1850-1990-16 — антенна Яги диапазона 1850–1990 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 16 дБи.

Ширина луча — 28° по горизонтали, 25° по вертикали. Узкий луч даёт дальность и отсекает помехи с других направлений, но требует аккуратного наведения на корреспондента.

Пример расчёта: на 1920 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 1920 + 20·lg 3 ≈ 107,7 дБ. Антенна с усилением 16 дБи сокращает их на 16 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −44,7 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5 дБ; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 890 мм; масса 0,60 кг; крепление: на трубостойку; рабочая температура −40…+65 °C.

Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 51318.22 — документ, на который ссылается техническое описание ADY-1850-1990-16.
• IEC 60529 — документ, на который ссылается техническое описание ADY-1850-1990-16.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-1850-1990-16 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 16 = 56 дБм, то есть около 398 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1920 МГц (середина полосы 1850–1990 МГц): L = 32,45 + 20·lg 1920 + 20·lg 1 = 98,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 56 − 98,1 = −42,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.

Перед заказом KADAMM ADY-1850-1990-16 сверьте с проектом:

• Частоты оборудования — внутри 1850–1990 МГц
• Мощность на порт — не выше 100 Вт
• Опора и крепление — на трубостойку
• Климат площадки — в пределах −40…+65 °C

• Крепление ADY-1850-1990-16 — на трубостойку.
• Разъёмы — N (розетка).
• Уличные соединения ADY-1850-1990-16 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление ADY-1850-1990-16 включают в контур заземления и молниезащиты опоры по проекту.
