KADAMM AD2-380470-3-300 — дипольная антенная решётка (вибраторная) 380–470 МГц, 3 дБи, 1 порт

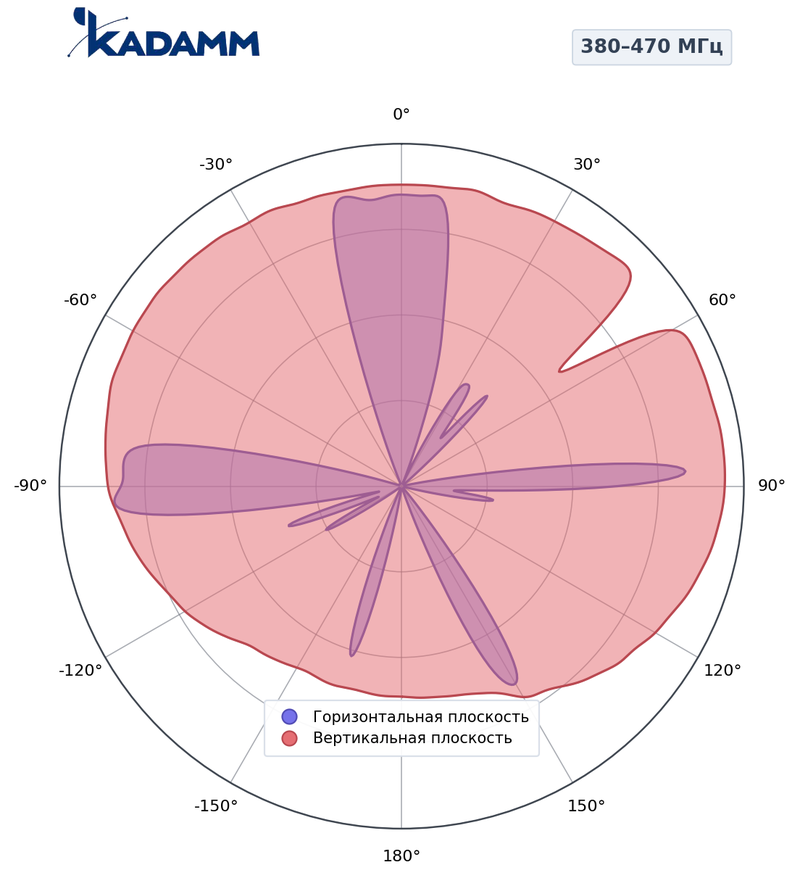

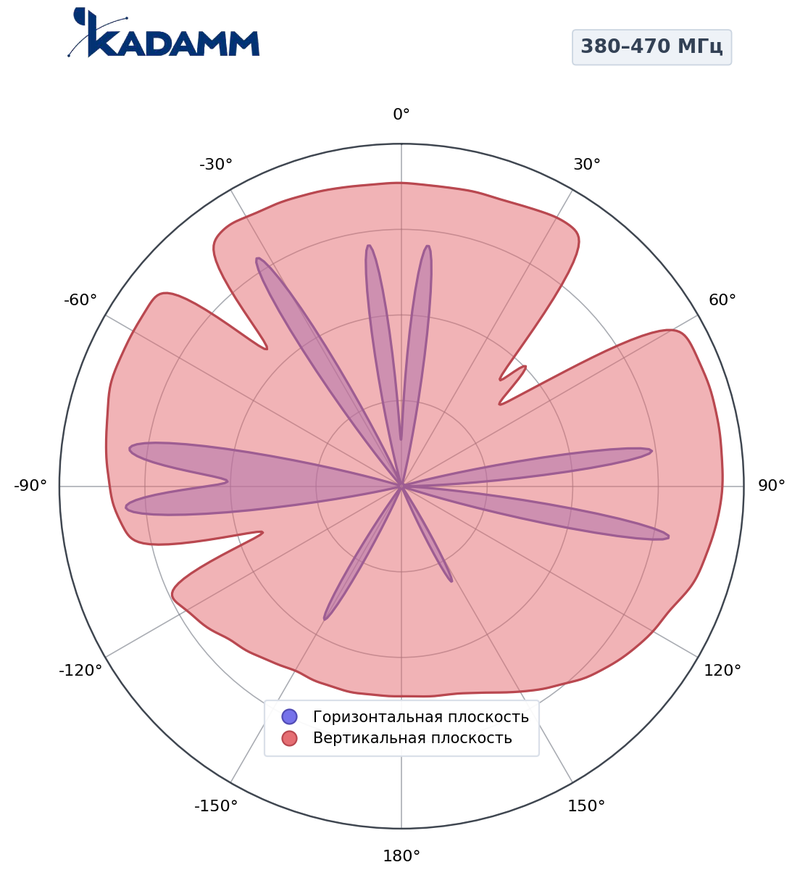

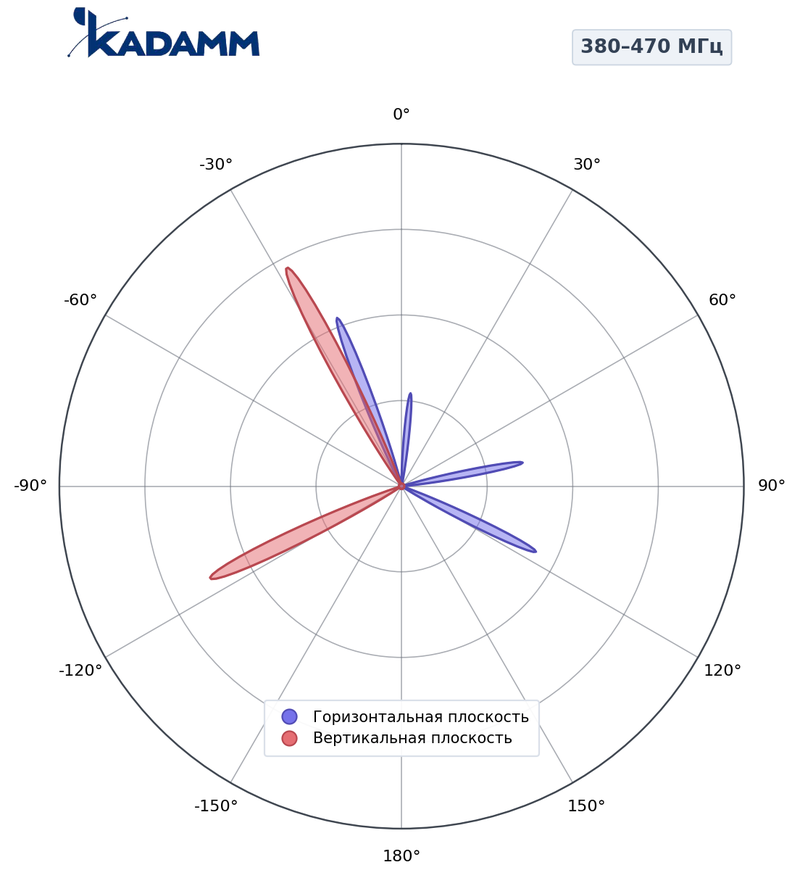

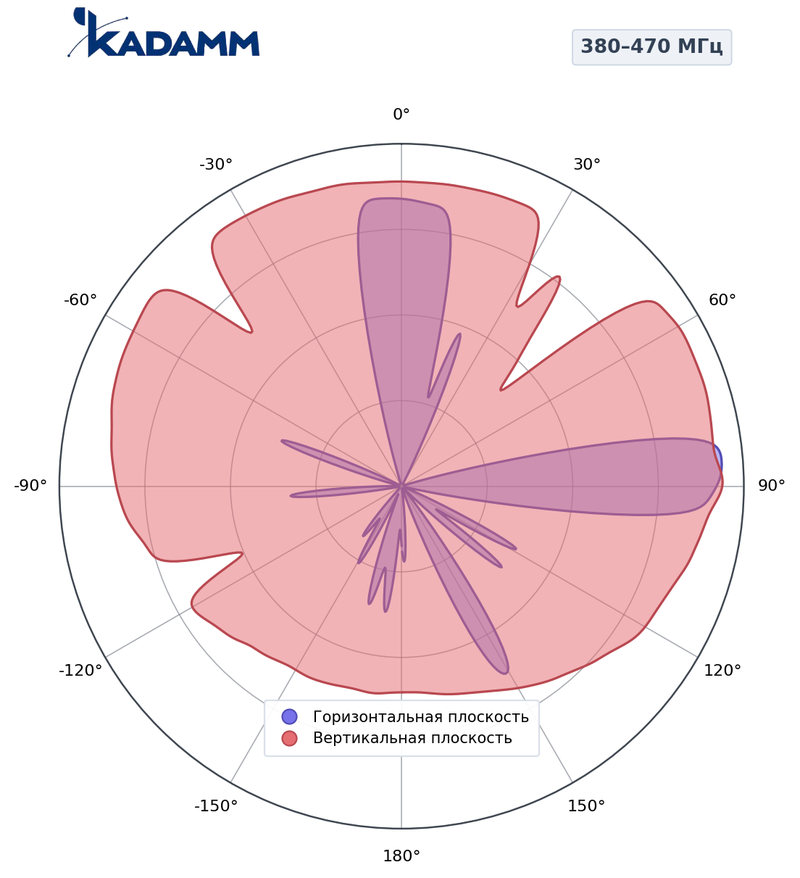

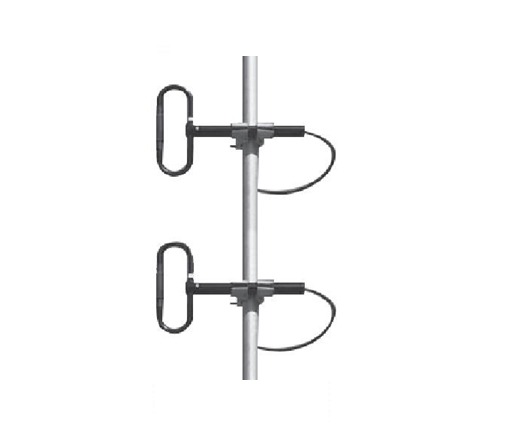

KADAMM AD2-380470-3-300 — дипольная антенна для стационарной радиостанции для стационарной радиосвязи в диапазоне 380–470 МГц. Антенна собрана из нескольких петлевых (складных) полуволновых диполей, закреплённых на общей мачте и запитанных от одного входа через распределительный фидер: сигналы излучателей складываются в фазе, и антенна даёт заметно большее усиление, чем одиночный диполь или штырь. Её ставят на базовые станции, ретрансляторы и диспетчерские пункты, где от усиления и высоты подвеса зависит радиус уверенной связи.

Выбирая между KADAMM AD2-380470-3-300 и KADAMM AD2-400470-3-300, сравните: у AD2-380470-3-300 полосы 380–470 МГц, у AD2-400470-3-300 — 400–470 МГц; у AD2-380470-3-300 усиление 3 дБи, у AD2-400470-3-300 — 5,15 дБи. По сравнению с KADAMM AD-400-2 отличие другое: у AD2-380470-3-300 разъём 7-16 DIN, у AD-400-2 — N.

Петлевой диполь — это полуволновой вибратор, сложенный в узкую рамку. По сравнению с обычным диполем у него выше входное сопротивление и шире полоса согласования, поэтому решётка из таких элементов хорошо держит КСВН по всему рабочему диапазону, а замкнутая рамка механически прочнее и лучше переносит ветер и обледенение.

Конструктивно антенна стационарная: длина — 1560 × 440 мм; масса — 7 кг; разъём входа — вилка N или 7-16 DIN (опционально) (IEC 61169-4); допустимая мощность — до 300 Вт. Вес и длину антенны учитывают при расчёте мачты и ветровой нагрузки, а кабель от разъёма закрепляют вдоль опоры, чтобы его вес не ложился на соединитель.

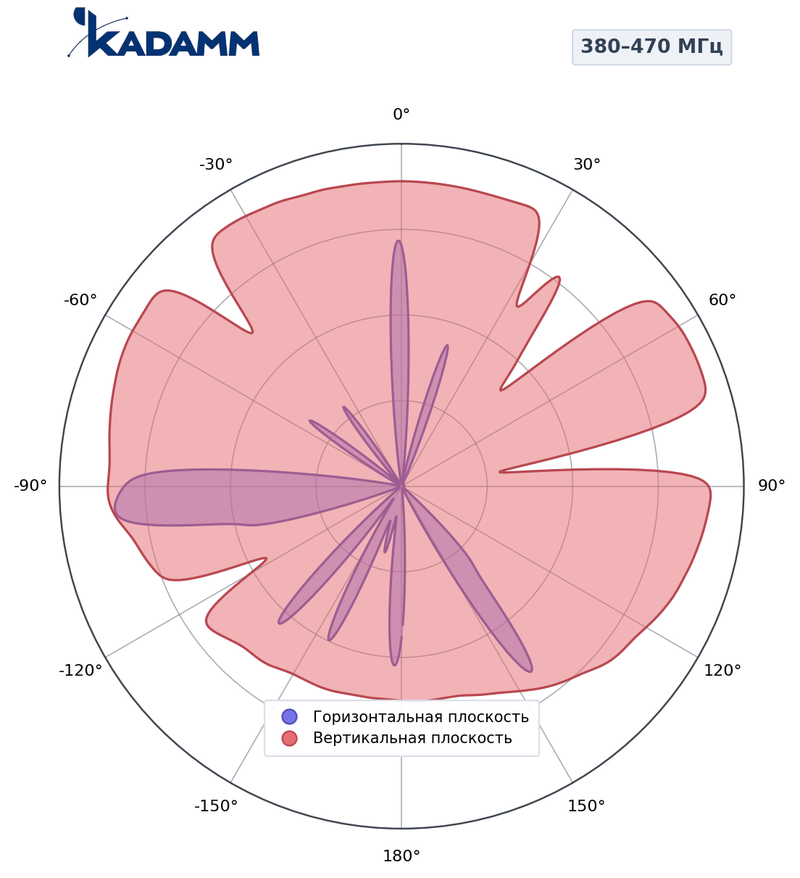

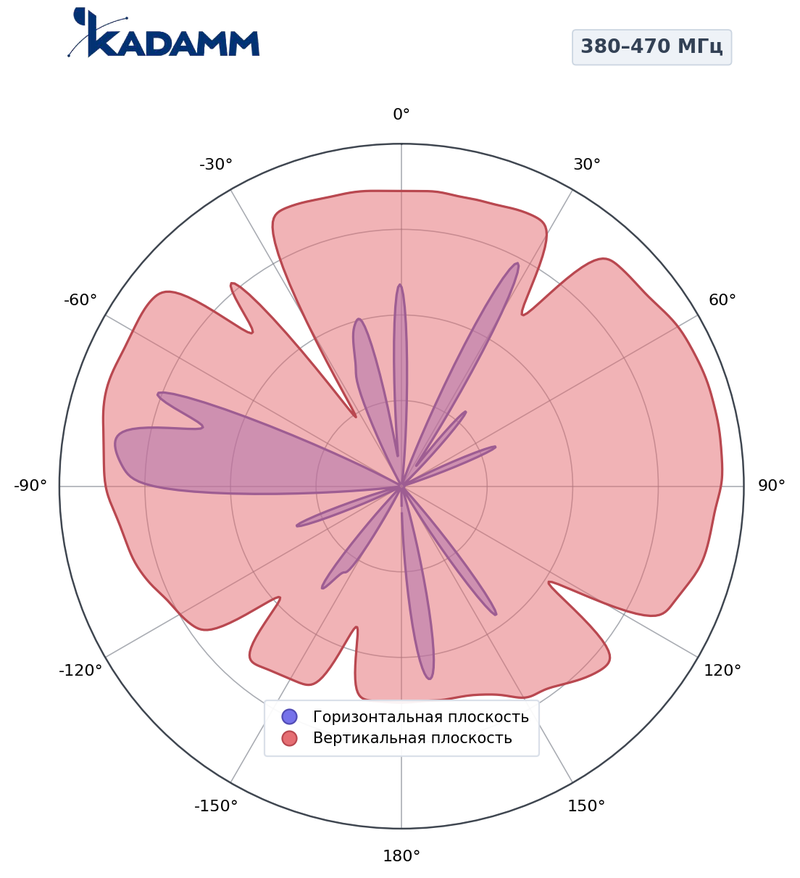

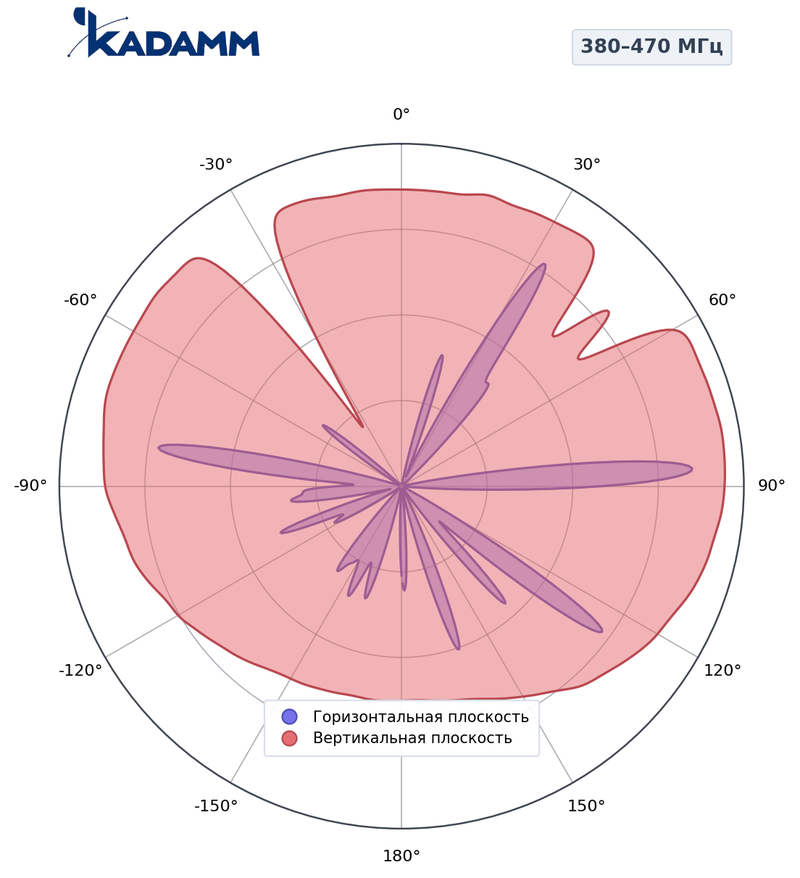

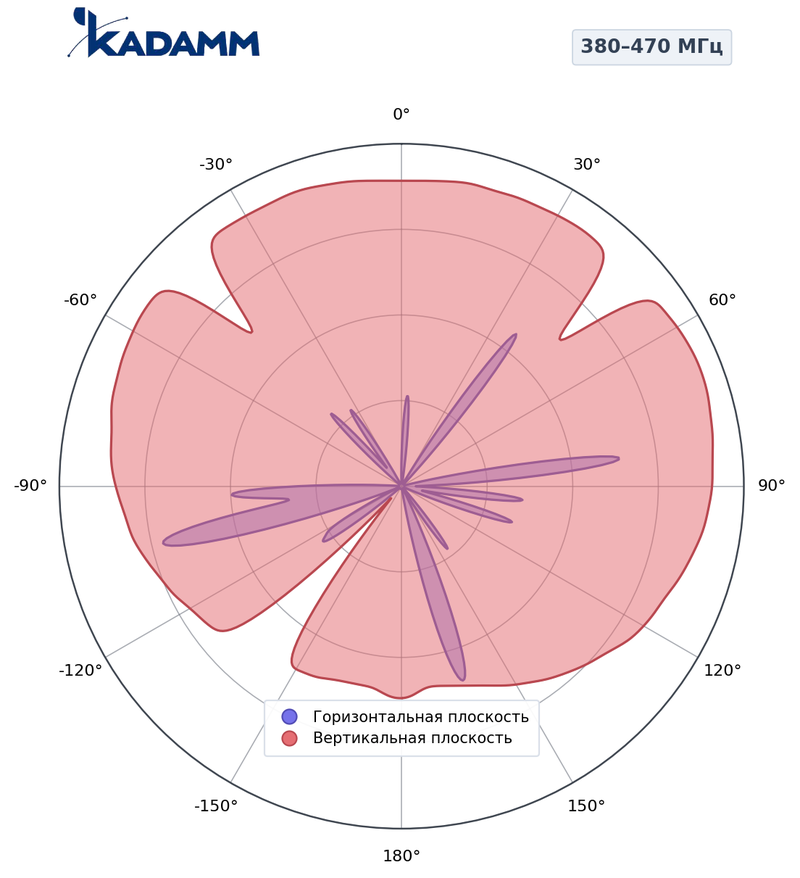

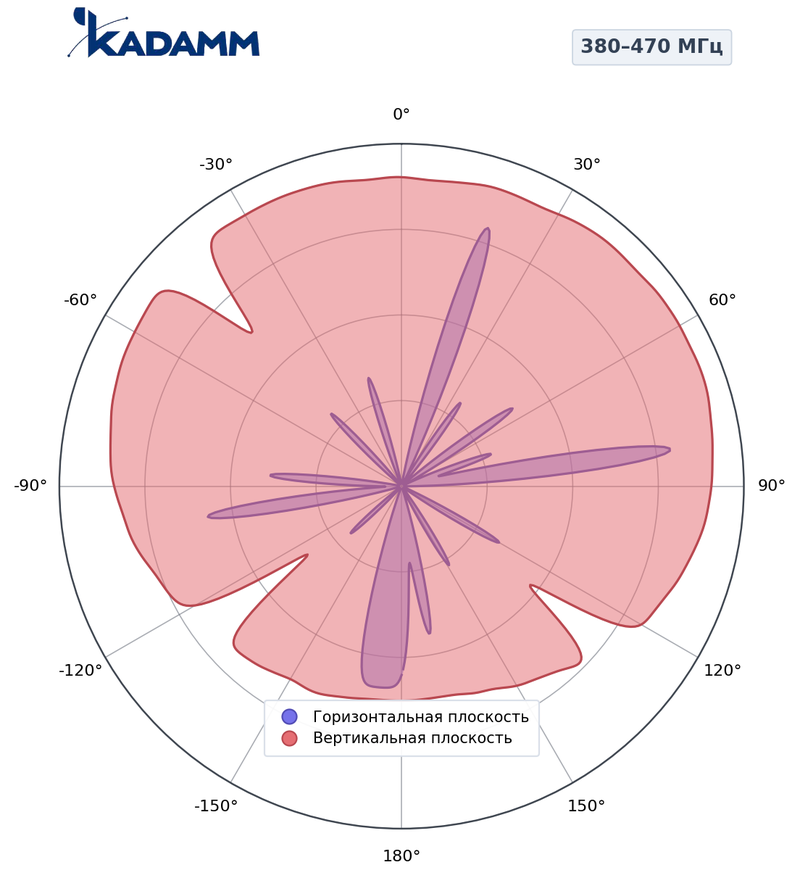

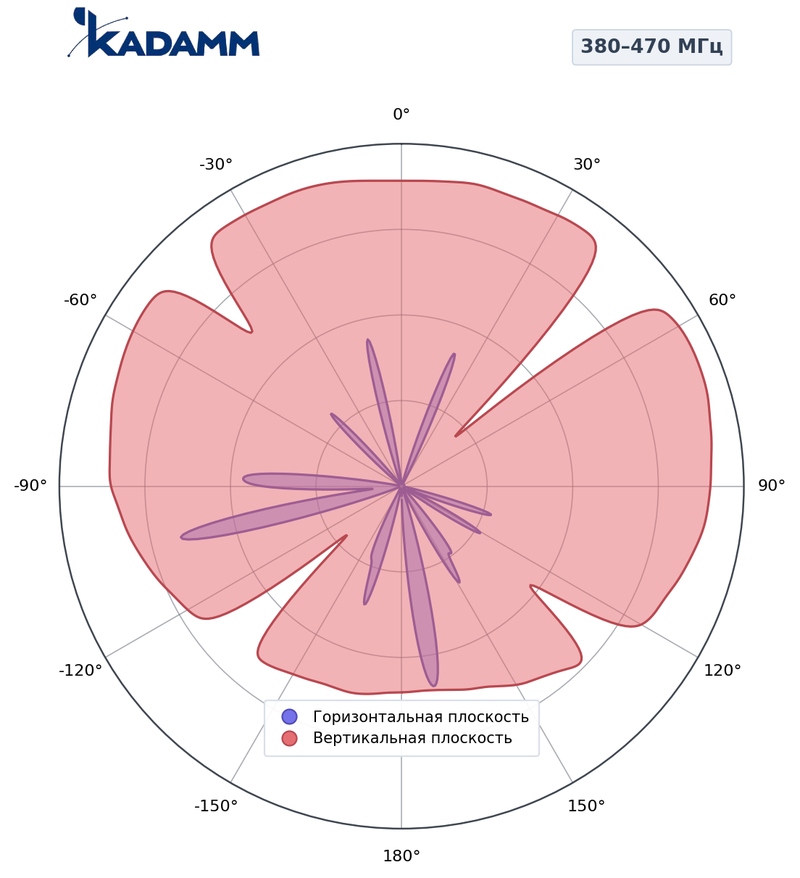

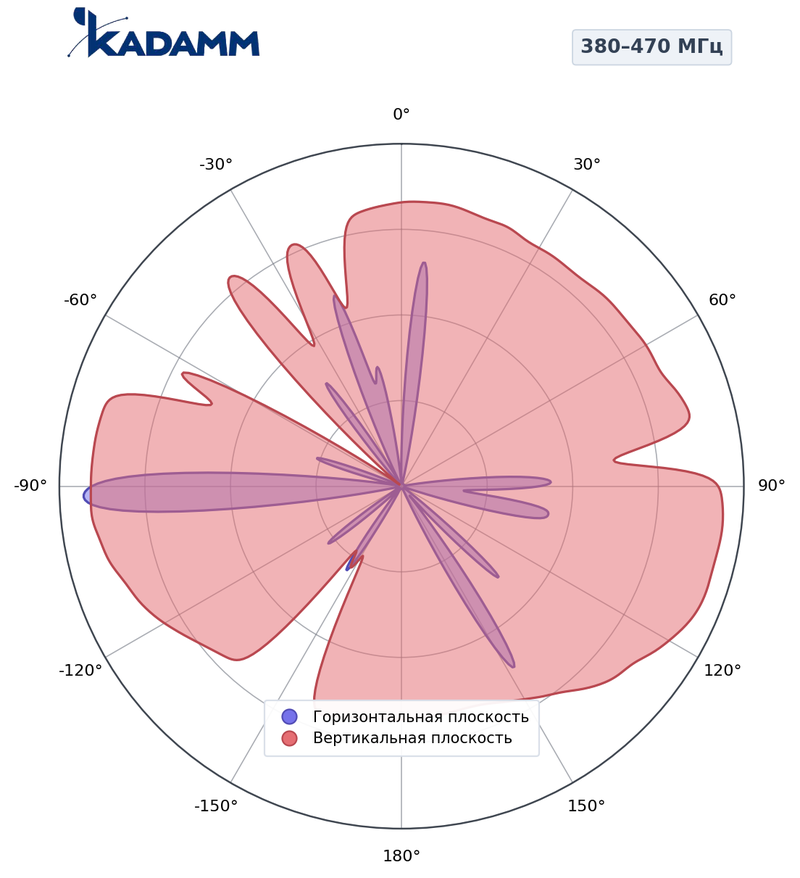

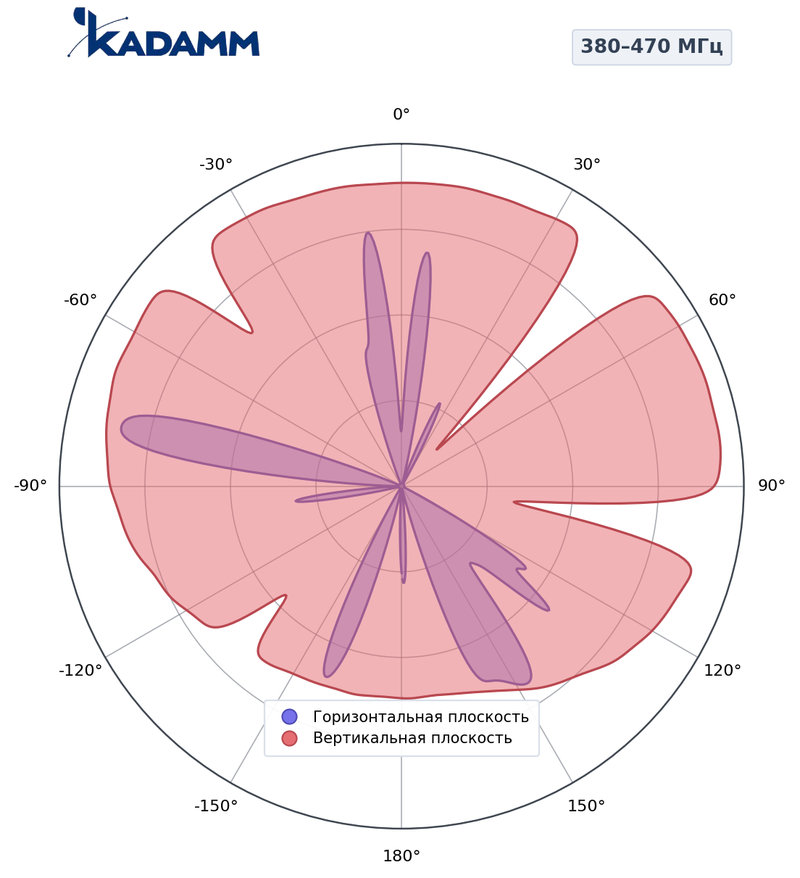

Антенна рассчитана на тракт 50 Ом, КСВН по диапазону — менее 1,5. Поляризация вертикальная — стандарт для наземной подвижной радиосвязи: носимые и автомобильные радиостанции тоже работают с вертикальными антеннами, поэтому потерь на рассогласование поляризаций нет.

Дальность связи в диапазоне 380–470 МГц определяется прежде всего высотой подвеса и рельефом: сигнал УКВ распространяется в пределах прямой видимости, поэтому подъём антенны на несколько метров часто даёт больше, чем замена радиостанции. Потери в кабеле на этих частотах сравнительно невелики, и даже на высоких мачтах можно обойтись фидером умеренной толщины.

• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у AD2-380470-3-300 — вилка N или 7-16 DIN (опционально) (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы AD2-380470-3-300 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AD2-380470-3-300 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AD2-380470-3-300 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 425 МГц (середина полосы 380–470 МГц): L = 32,45 + 20·lg 425 + 20·lg 1 = 85 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 43 − 85 = −42 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Сети и службы в полосах AD2-380470-3-300:

Перед заказом KADAMM AD2-380470-3-300 сверьте с проектом:

• Частоты оборудования — внутри 380–470 МГц
• Мощность на порт — не выше 300 Вт
• Разъёмы — 1×7-16 DIN
• Опора и крепление — на трубу Ø50–60 мм
• Климат площадки — в пределах −40…+70 °C

• Крепление AD2-380470-3-300 — на трубу Ø50–60 мм.
• AD2-380470-3-300 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — вилка N или 7-16 DIN (опционально) (IEC 61169-4).
• Уличные соединения AD2-380470-3-300 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление AD2-380470-3-300 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Другие модели этого раздела каталога KADAMM: Антенны для раций и радиостанций VHF/UHF →
