Дипольная антенна для стационарной радиостанции для базовых станций и ретрансляторов УКВ-радиосвязи 400–470 МГц.
Что представляет собой антенна

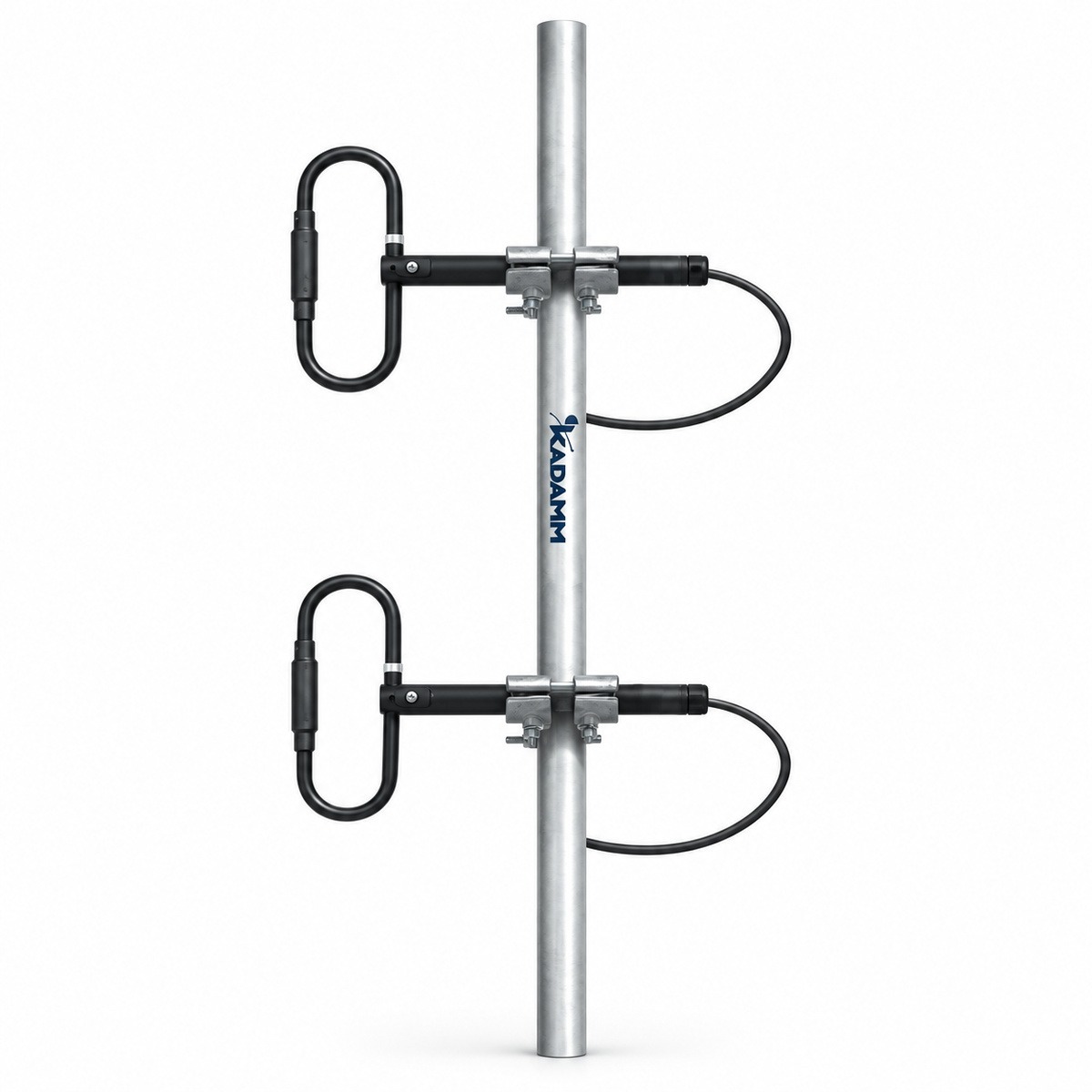

KADAMM AD2-400470-3-300 — дипольная антенна для стационарной радиостанции для стационарной радиосвязи в диапазоне 400–470 МГц. Антенна собрана из нескольких петлевых (складных) полуволновых диполей, закреплённых на общей мачте и запитанных от одного входа через распределительный фидер: сигналы излучателей складываются в фазе, и антенна даёт заметно большее усиление, чем одиночный диполь или штырь. Её ставят на базовые станции, ретрансляторы и диспетчерские пункты, где от усиления и высоты подвеса зависит радиус уверенной связи.
Петлевой диполь — это полуволновой вибратор, сложенный в узкую рамку. По сравнению с обычным диполем у него выше входное сопротивление и шире полоса согласования, поэтому решётка из таких элементов хорошо держит КСВН по всему рабочему диапазону, а замкнутая рамка механически прочнее и лучше переносит ветер и обледенение.
Конструктивно антенна стационарная: длина — 1560 × 440 мм; масса — 7 кг; разъём входа — вилка N или 7-16 DIN (опционально) на выводном кабеле (IEC 61169-4); допустимая мощность — до 300 Вт. Вес и длину антенны учитывают при расчёте мачты и ветровой нагрузки, а кабель от разъёма закрепляют вдоль опоры, чтобы его вес не ложился на соединитель.
Антенна рассчитана на тракт 50 Ом, КСВН по диапазону — не более 1,5. Поляризация вертикальная — стандарт для наземной подвижной радиосвязи: носимые и автомобильные радиостанции тоже работают с вертикальными антеннами, поэтому потерь на рассогласование поляризаций нет.
Дальность связи в диапазоне 400–470 МГц определяется прежде всего высотой подвеса и рельефом: сигнал УКВ распространяется в пределах прямой видимости, поэтому подъём антенны на несколько метров часто даёт больше, чем замена радиостанции. Потери в кабеле на этих частотах сравнительно невелики, и даже на высоких мачтах можно обойтись фидером умеренной толщины.
Чем отличается от похожих моделей KADAMM
- Полосы 400–470 МГц, у AD2-380470-3-300 — 380–470 МГц
- Усиление 5,15 дБи, у AD2-380470-3-300 — 3 дБи (больше на 2,2 дБ)
У KADAMM AD2-400470-3-300 больше усиление; KADAMM AD2-380470-3-300 выбирают, если важен её набор полос.

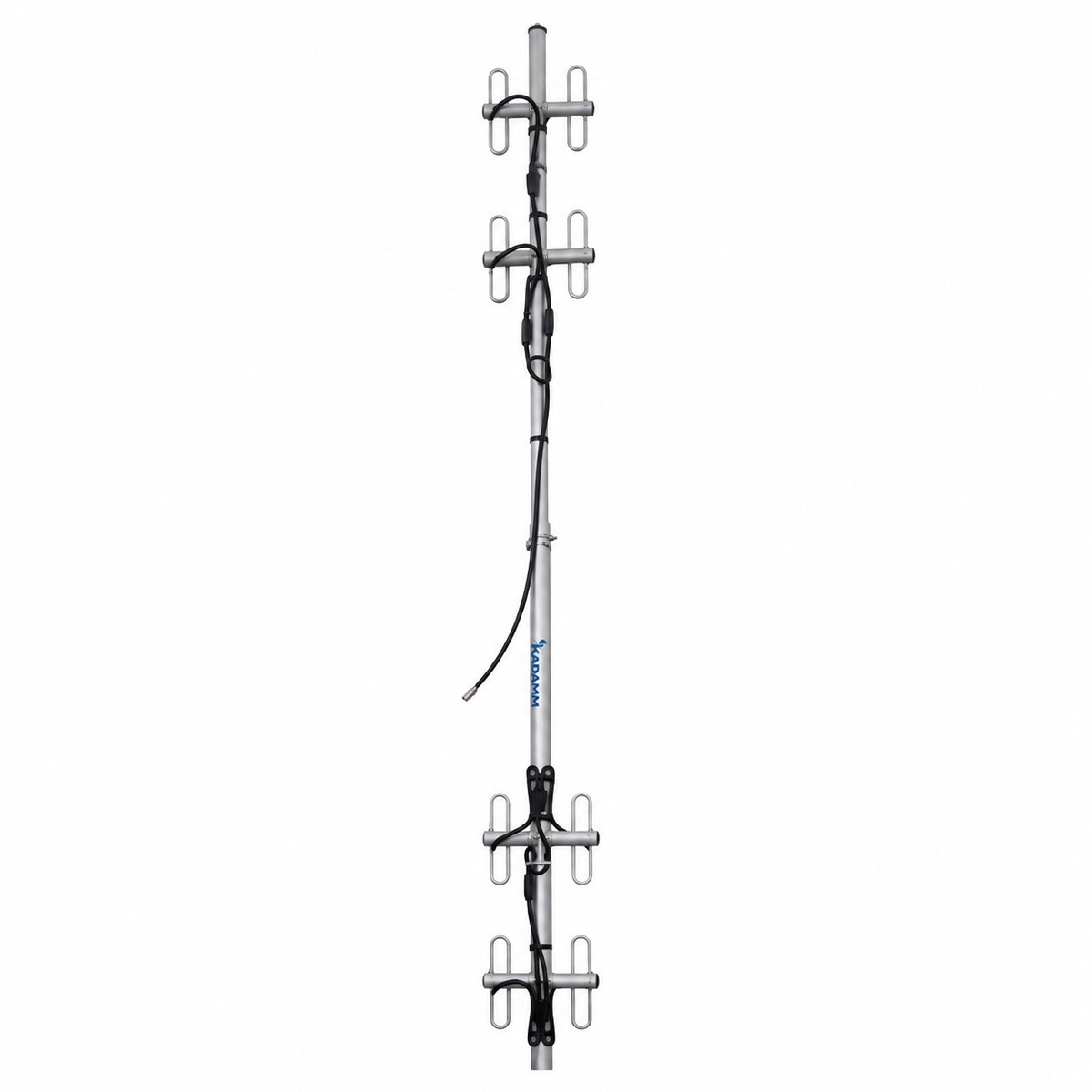

- Полосы 400–470 МГц, у AD-400-9 — 400–480 МГц
- Усиление 5,15 дБи, у AD-400-9 — 9 дБи (меньше на 3,8 дБ)
- Разъём 7-16 DIN, у AD-400-9 — N
- Габариты 1560 × 440 мм, у AD-400-9 — 3780 мм
- Легче на 0,7 кг (7 кг и 7,7 кг)
KADAMM AD-400-9 берут, когда нужен запас по дальности; KADAMM AD2-400470-3-300 легче и проще в монтаже.

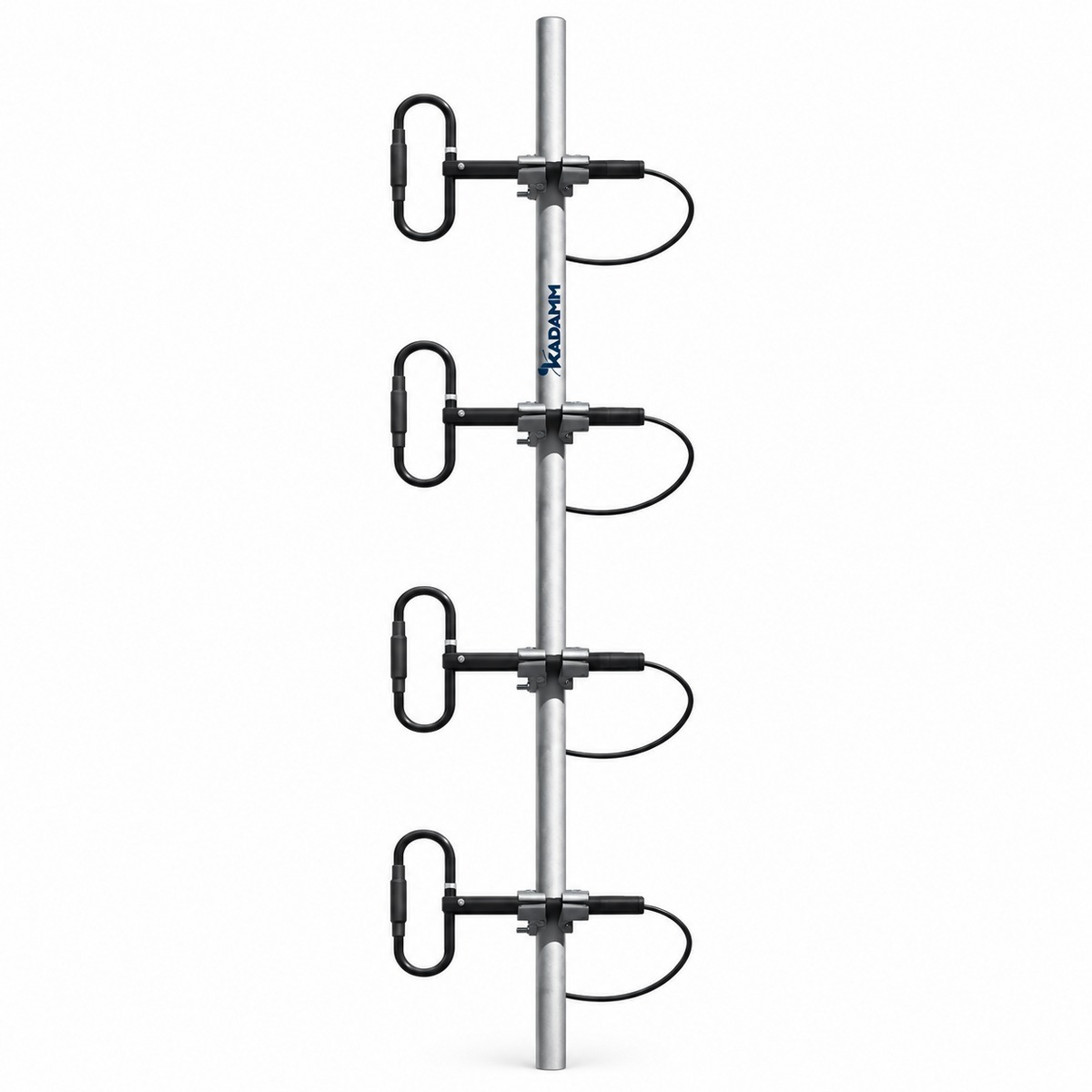

- Полосы 400–470 МГц, у AD4-406512-6-300 — 406–512 МГц
- Усиление 5,15 дБи, у AD4-406512-6-300 — 6 дБи (меньше на 0,8 дБ)
- Габариты 1560 × 440 мм, у AD4-406512-6-300 — 2610 × 330 мм
- Легче на 4,5 кг (7 кг и 11,5 кг)
KADAMM AD4-406512-6-300 берут, когда нужен запас по дальности; KADAMM AD2-400470-3-300 легче и проще в монтаже.
Конструкция и материалы

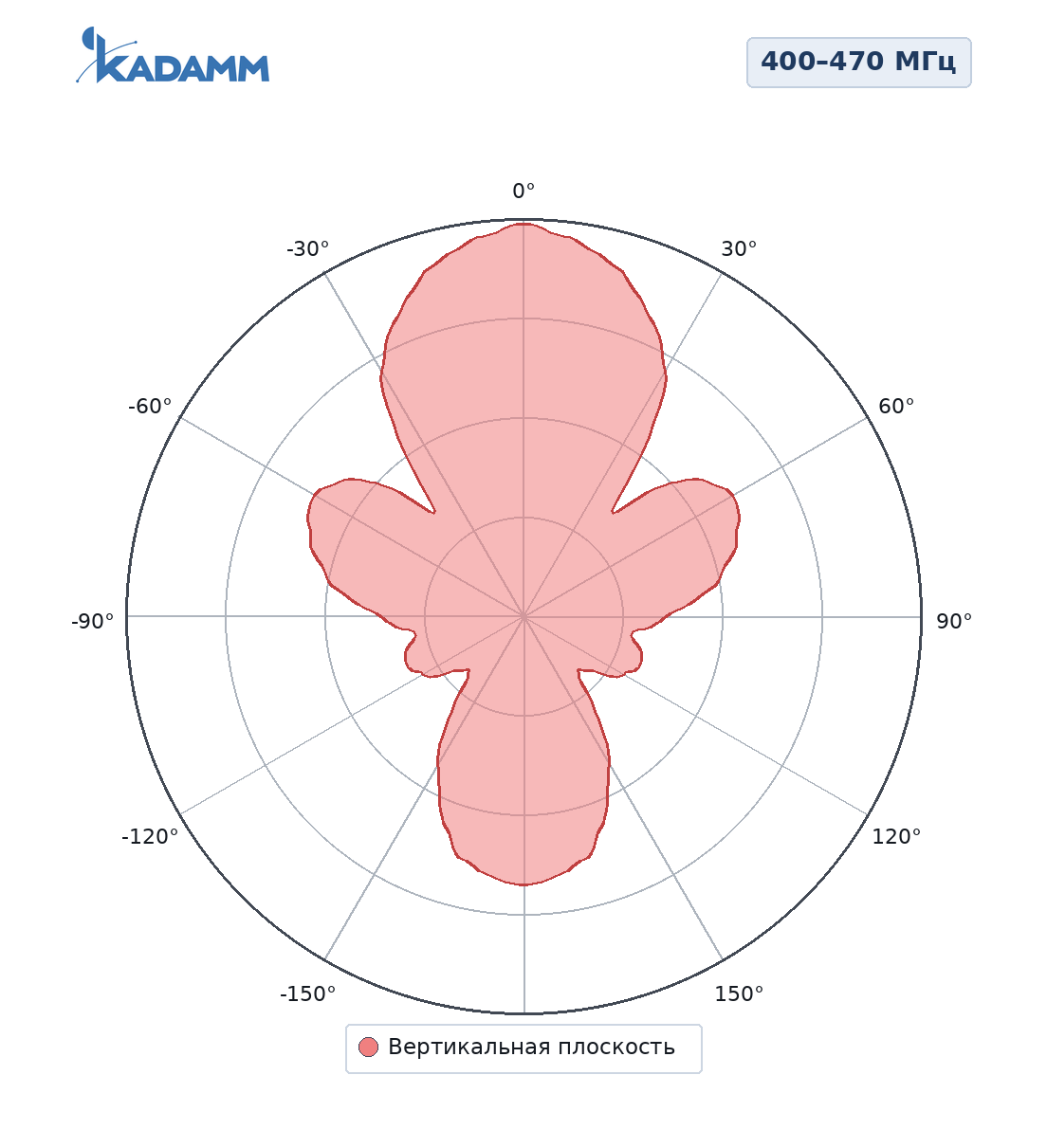

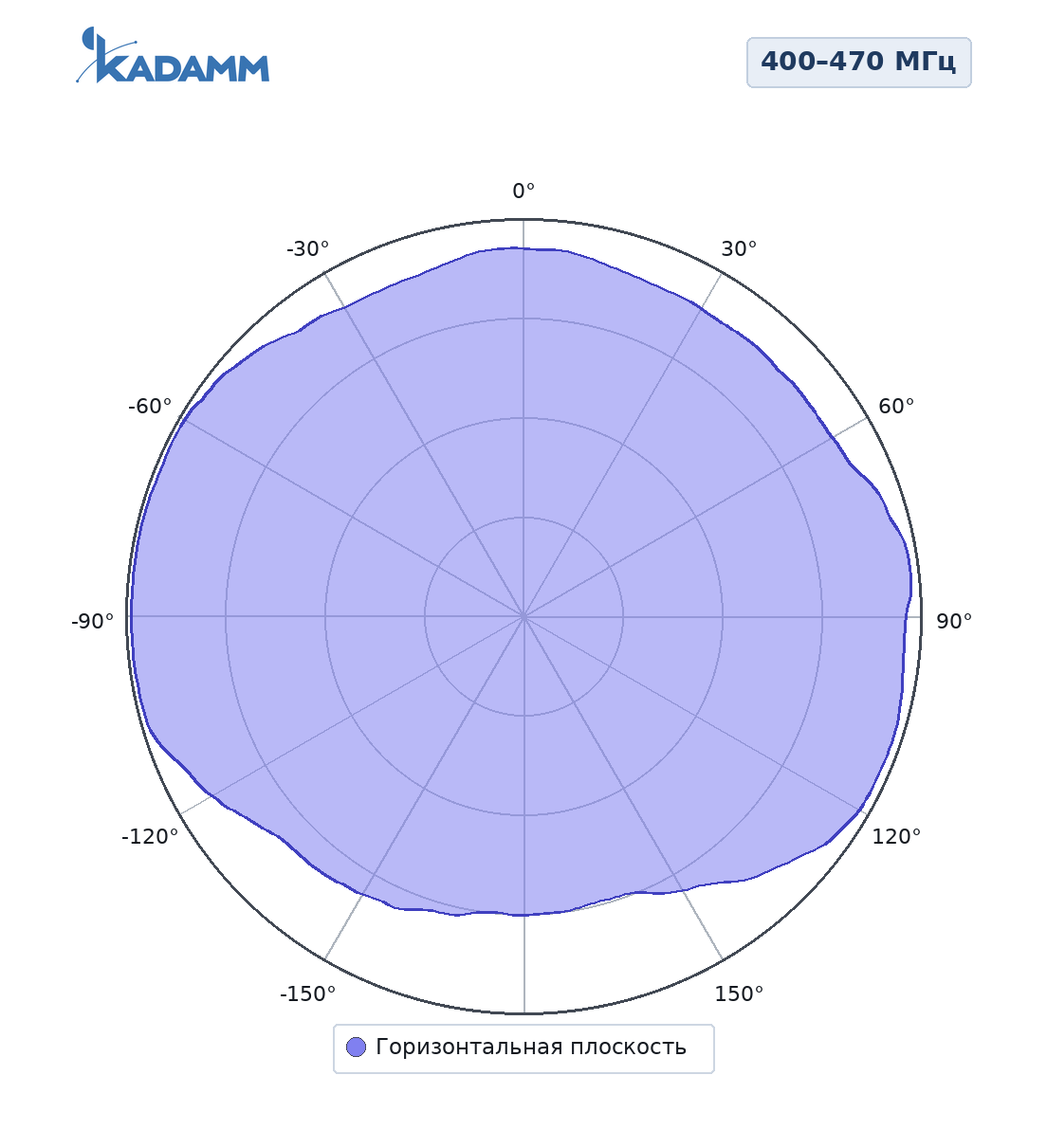

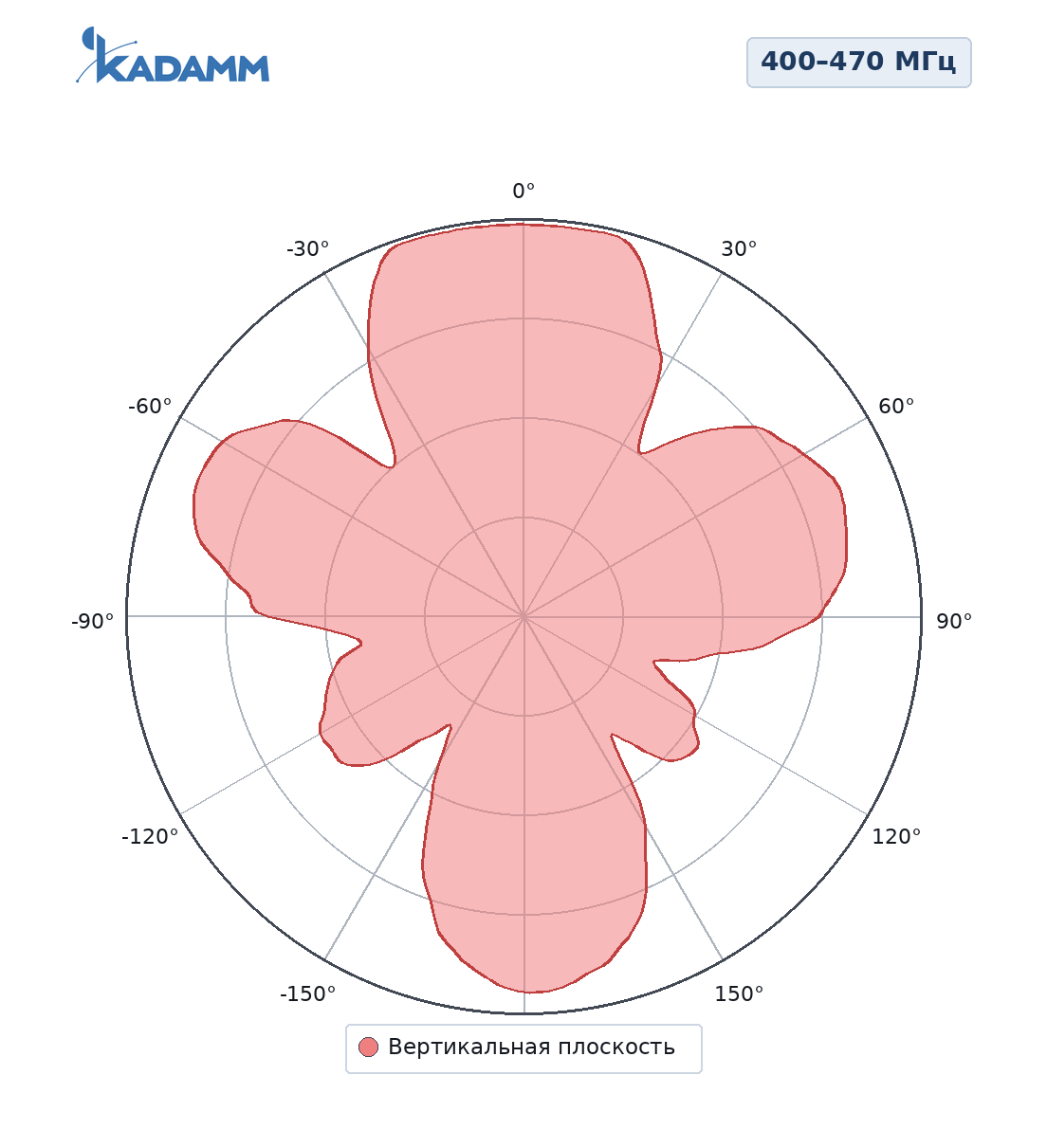

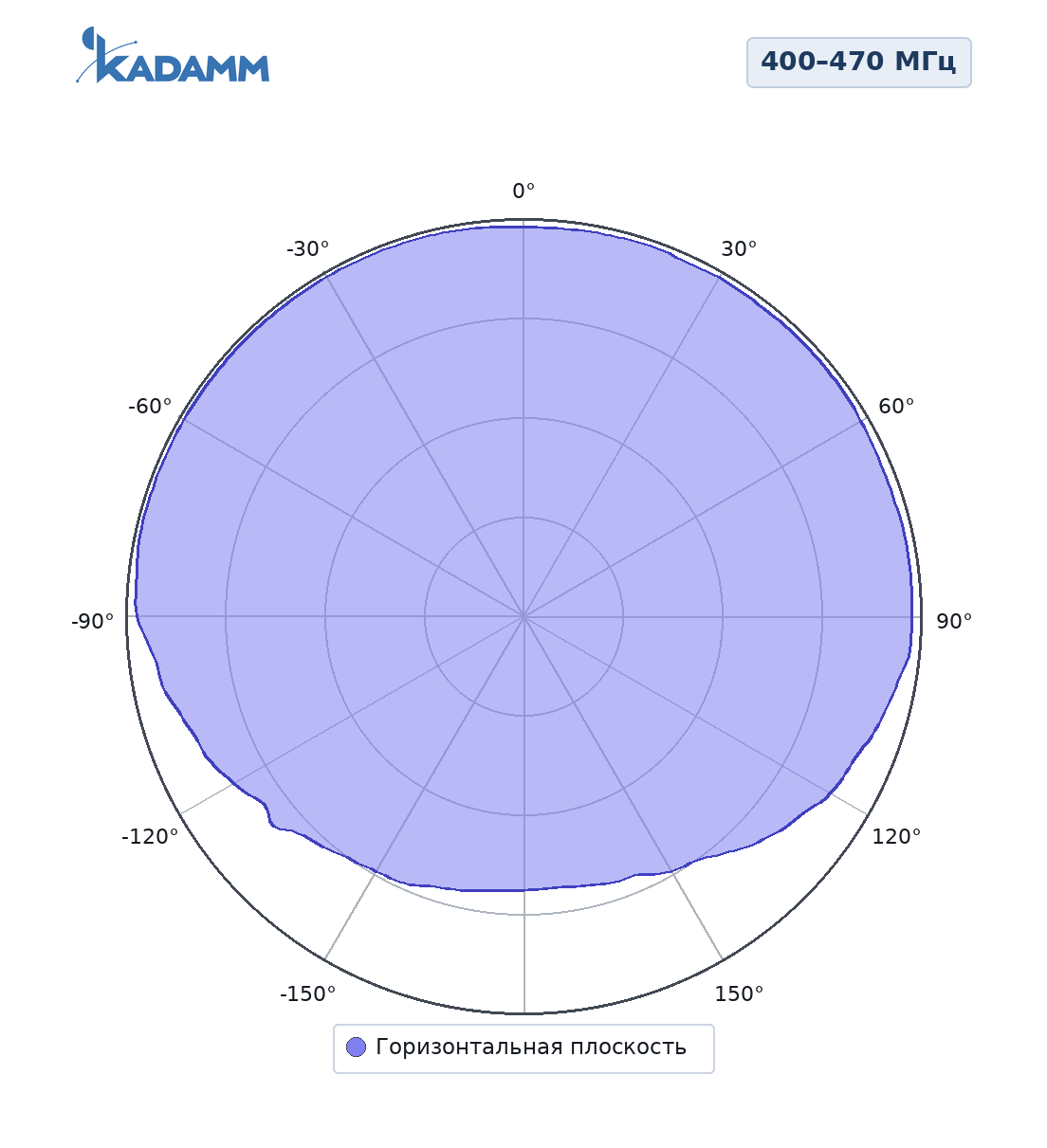

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AD2-400470-3-300 с запасом по краям.
Значение AD2-400470-3-300 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AD2-400470-3-300 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AD2-400470-3-300.
Крепление: на трубу Ø50–60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–470 МГц |
| Коэффициент усиления, дБи | 5,15–8,15 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N или 7-16 DIN (опционально) на выводном кабеле (IEC 61169-4) |
| Размеры (В × Ш × Г) | 1560 × 440 мм |
| Масса антенны | 7 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–60 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у AD2-400470-3-300 — вилка N или 7-16 DIN (опционально) на выводном кабеле (IEC 61169-4).
- 3GPP TS 36.101 и 38.101-1 — полосы AD2-400470-3-300 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AD2-400470-3-300 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AD2-400470-3-300 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5,15 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5,15 = 45,1 дБм, то есть около 33 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 435 МГц (середина полосы 400–470 МГц): L = 32,45 + 20·lg 435 + 20·lg 1 = 85,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45,1 − 85,2 = −40,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
AD2-400470-3-300 ставят там, где нужна стационарная УКВ-радиосвязь с большим радиусом: базовые станции и ретрансляторы диспетчерских сетей транспорта, энергетики, коммунальных и добывающих предприятий, служб экстренного реагирования, речных и морских портов. Антенна работает с носимыми и автомобильными радиостанциями своего диапазона и с ретрансляторами, к которым они привязаны.
Сети и службы в полосах AD2-400470-3-300:
Перед заказом KADAMM AD2-400470-3-300 сверьте с проектом:
- Частоты оборудования — внутри 400–470 МГц
- Мощность на порт — не выше 300 Вт
- Разъёмы — 1×7-16 DIN
- Опора и крепление — на трубу Ø50–60 мм
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AD2-400470-3-300 — на трубу Ø50–60 мм.
- AD2-400470-3-300 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — вилка N или 7-16 DIN (опционально) на выводном кабеле (IEC 61169-4).
- Уличные соединения AD2-400470-3-300 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AD2-400470-3-300 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ AD2-400470-3-300
- Монтажный комплект на трубу Ø50–60 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание AD2-400470-3-300 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AD2-400470-3-300 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AD2-400470-3-300 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AD2-400470-3-300 | KADAMM AD2-380470-3-300 | KADAMM AD-400-9 | KADAMM AD4-406512-6-300 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 400–470 МГц | 380–470 МГц | 400–480 МГц | 406–512 МГц |
| Усиление | 5,15 дБи | 3 дБи | 9 дБи | 6 дБи |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 1560 × 440 мм | 1560 × 440 мм | 3780 мм | 2610 × 330 мм |
| Масса | 7 кг | 7 кг | 7,7 кг | 11,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
