Дипольная антенна для стационарной радиостанции для базовых станций и ретрансляторов УКВ-радиосвязи 400–510 МГц.
Что представляет собой антенна

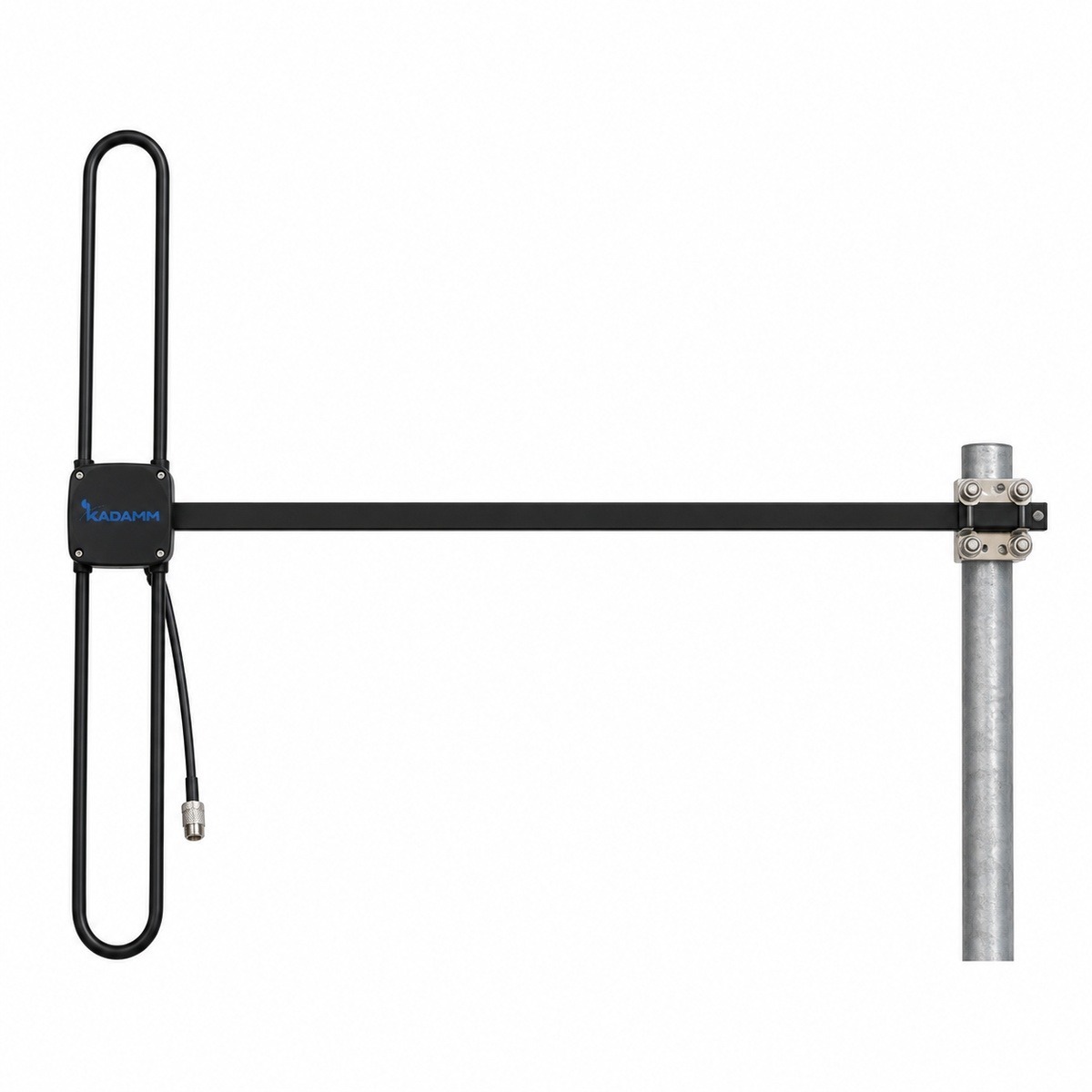

KADAMM AD-400-2 — дипольная антенна для стационарной радиостанции для стационарной радиосвязи в диапазоне 400–510 МГц. Антенна собрана из нескольких петлевых (складных) полуволновых диполей, закреплённых на общей мачте и запитанных от одного входа через распределительный фидер: сигналы излучателей складываются в фазе, и антенна даёт заметно большее усиление, чем одиночный диполь или штырь. Её ставят на базовые станции, ретрансляторы и диспетчерские пункты, где от усиления и высоты подвеса зависит радиус уверенной связи.
Петлевой диполь — это полуволновой вибратор, сложенный в узкую рамку. По сравнению с обычным диполем у него выше входное сопротивление и шире полоса согласования, поэтому решётка из таких элементов хорошо держит КСВН по всему рабочему диапазону, а замкнутая рамка механически прочнее и лучше переносит ветер и обледенение.
Конструктивно антенна стационарная: разъём входа — розетка N (IEC 61169-16); AD-400-2 — или по заказу. Вес и длину антенны учитывают при расчёте мачты и ветровой нагрузки, а кабель от разъёма закрепляют вдоль опоры, чтобы его вес не ложился на соединитель.
Антенна рассчитана на тракт 50 Ом. Поляризация вертикальная — стандарт для наземной подвижной радиосвязи: носимые и автомобильные радиостанции тоже работают с вертикальными антеннами, поэтому потерь на рассогласование поляризаций нет.
Дальность связи в диапазоне 400–510 МГц определяется прежде всего высотой подвеса и рельефом: сигнал УКВ распространяется в пределах прямой видимости, поэтому подъём антенны на несколько метров часто даёт больше, чем замена радиостанции. Потери в кабеле на этих частотах сравнительно невелики, и даже на высоких мачтах можно обойтись фидером умеренной толщины.
Чем отличается от похожих моделей KADAMM
- Полосы 400–510 МГц, у AD-400-6 — 406–512 МГц
- Усиление 2,15–2,5 дБи, у AD-400-6 — 8,15–11,15 дБи (меньше на 5,7 дБ)
- Разъём N, у AD-400-6 — 7-16 DIN
KADAMM AD-400-6 даёт больше усиления; у KADAMM AD-400-2 в пользу выбора — свой набор полос.
- Полосы 400–510 МГц, у AD4-406512-6-300 — 406–512 МГц
- Усиление 2,15–2,5 дБи, у AD4-406512-6-300 — 6 дБи (меньше на 3,5 дБ)
- Разъём N, у AD4-406512-6-300 — 7-16 DIN
KADAMM AD4-406512-6-300 даёт больше усиления; у KADAMM AD-400-2 в пользу выбора — свой набор полос.
- Полосы 400–510 МГц, у AD2-380470-3-300 — 380–470 МГц
- Усиление 2,15–2,5 дБи, у AD2-380470-3-300 — 3 дБи (меньше на 0,5 дБ)
- Разъём N, у AD2-380470-3-300 — 7-16 DIN
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AD-400-2 с запасом по краям.
Значение AD-400-2 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AD-400-2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AD-400-2.
Крепление: на трубу AD-400-2 — Ø40–50 мм; AD-400-2-2 — на мачту или трубу, кронштейн с U-образными болтами (в комплекте), Ø30–62 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | AD-400-2 — 60°; AD-400-2-2 — уточняйте у менеджера |
| Диаграмма направленности | AD-400-2-2 — направленная; AD-400-2 — уточняйте у менеджера |
| Поляризация | Вертикальная |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | по исполнению (см. таблицу «Исполнения») |
| Грозозащита | AD-400-2-2 — все элементы диполя замкнуты по постоянному току на землю; AD-400-2 — уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16); AD-400-2 — или по заказу |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Материал | AD-400-2-2 — алюминий, соединения пайкой с двухслойной герметизацией; цвет чёрный; AD-400-2 — уточняйте у менеджера |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Степень защиты | AD-400-2-2 — IP67; AD-400-2 — уточняйте у менеджера |
| Крепление на трубу | AD-400-2 — Ø40–50 мм; AD-400-2-2 — на мачту или трубу, кронштейн с U-образными болтами (в комплекте), Ø30–62 мм |
| Кабель | AD-400-2-2 — кабель 50 Ом Ø10,3 мм длиной 0,5 м с розеткой N; AD-400-2 — уточняйте у менеджера |
| Ветровая нагрузка | AD-400-2-2 — скорость ветра 35–40 м/с; AD-400-2 — уточняйте у менеджера |
| Рабочая температура | AD-400-2-2 — −40…+80 °C; AD-400-2 — уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Мощность | Масса | Исполнение |
|---|---|---|---|---|---|---|---|---|
| KADAMM AD-400-2 | 400–510 МГц | 2,15 дБи | N (розетка) или по заказу | уточняйте у менеджера | ≤1,5 | 100 Вт | уточняйте у менеджера | складчатый вибратор, на трубу Ø40–50 мм |

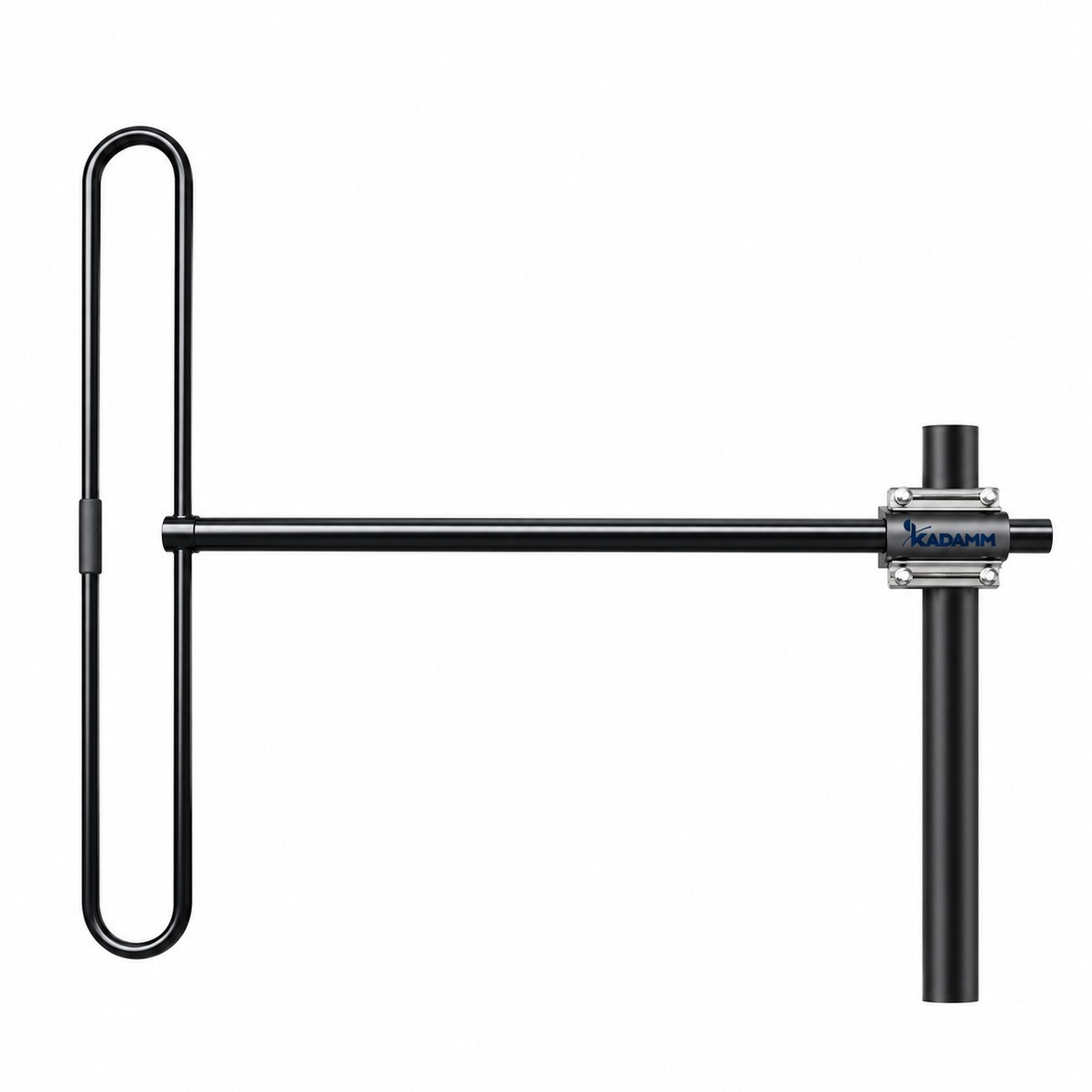

| KADAMM AD-400-2-2 | 400–470 МГц | 2,5 дБи | N (розетка) | 270 мм | менее 1,5 | 500 Вт | 0,9 кг | петлевой диполь, алюминий, чёрный |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AD-400-2 — розетка N (IEC 61169-16); AD-400-2 — или по заказу.
- 3GPP TS 36.101 и 38.101-1 — полосы AD-400-2 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AD-400-2 в таблицах выше.
- ГОСТ 14254-2015 (IEC 60529) — документ, на который ссылается техническое описание AD-400-2.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AD-400-2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,15 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2,15 = 42,1 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 455 МГц (середина полосы 400–510 МГц): L = 32,45 + 20·lg 455 + 20·lg 1 = 85,6 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,1 − 85,6 = −43,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
AD-400-2 ставят там, где нужна стационарная УКВ-радиосвязь с большим радиусом: базовые станции и ретрансляторы диспетчерских сетей транспорта, энергетики, коммунальных и добывающих предприятий, служб экстренного реагирования, речных и морских портов. Антенна работает с носимыми и автомобильными радиостанциями своего диапазона и с ретрансляторами, к которым они привязаны.
Сети и службы в полосах AD-400-2:
Перед заказом KADAMM AD-400-2 сверьте с проектом:
- Частоты оборудования — внутри 400–510 МГц
- Мощность на порт — не выше по исполнению (см. таблицу «Исполнения»)
- Разъёмы — 1×N
- Опора и крепление — на трубу AD-400-2 — Ø40–50 мм; AD-400-2-2 — на мачту или трубу, кронштейн с U-образными болтами (в комплекте), Ø30–62 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AD-400-2 — на трубу AD-400-2 — Ø40–50 мм; AD-400-2-2 — на мачту или трубу, кронштейн с U-образными болтами (в комплекте), Ø30–62 мм.
- AD-400-2 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — розетка N (IEC 61169-16); AD-400-2 — или по заказу.
- Разъёмы AD-400-2 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
Комплект поставки
- Антенна КАДАММ выбранного исполнения; AD-400-2 — монтажный комплект на трубу Ø40–50 мм; AD-400-2-2 — кронштейн с U-образными болтами и кабель 50 Ом Ø10
- 3 мм 0
- 5 м
Документация и поставка
Документы
Техописание и каталог
Техническое описание AD-400-2 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AD-400-2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AD-400-2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

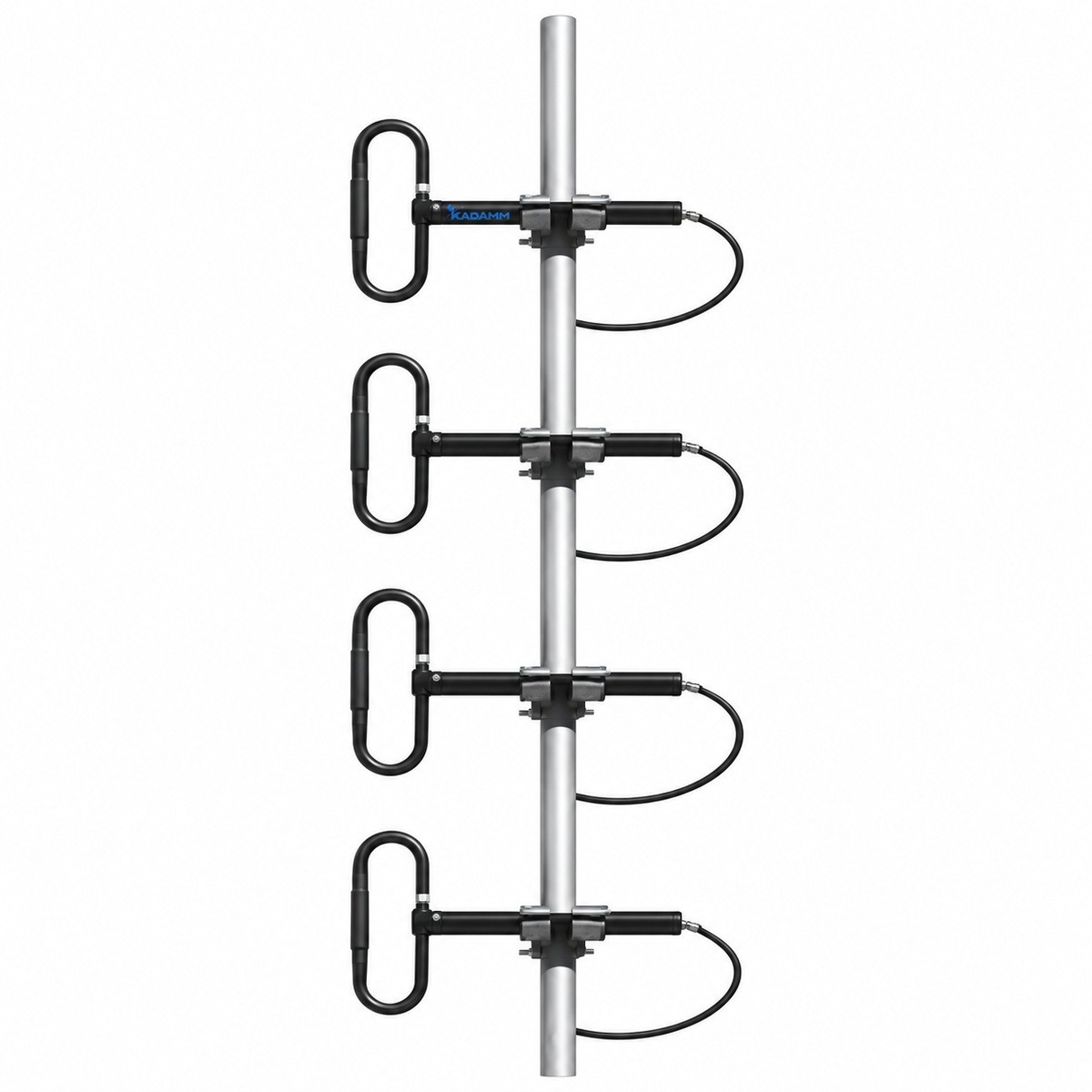

| Параметр | KADAMM AD-400-2 | KADAMM AD-400-6 | KADAMM AD4-406512-6-300 | KADAMM AD2-380470-3-300 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 400–510 МГц | 406–512 МГц | 406–512 МГц | 380–470 МГц |
| Усиление | 2,15–2,5 дБи | 8,15–11,15 дБи | 6 дБи | 3 дБи |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | 2610 × 330 мм | 2610 × 330 мм | 1560 × 440 мм |
| Масса | по исполнению (см. таблицу «Исполнения») | 11,5 кг | 11,5 кг | 7 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
