Чип-антенны SMD ГНСС L1 / L5 и ГНСС: .
Что представляет собой антенна

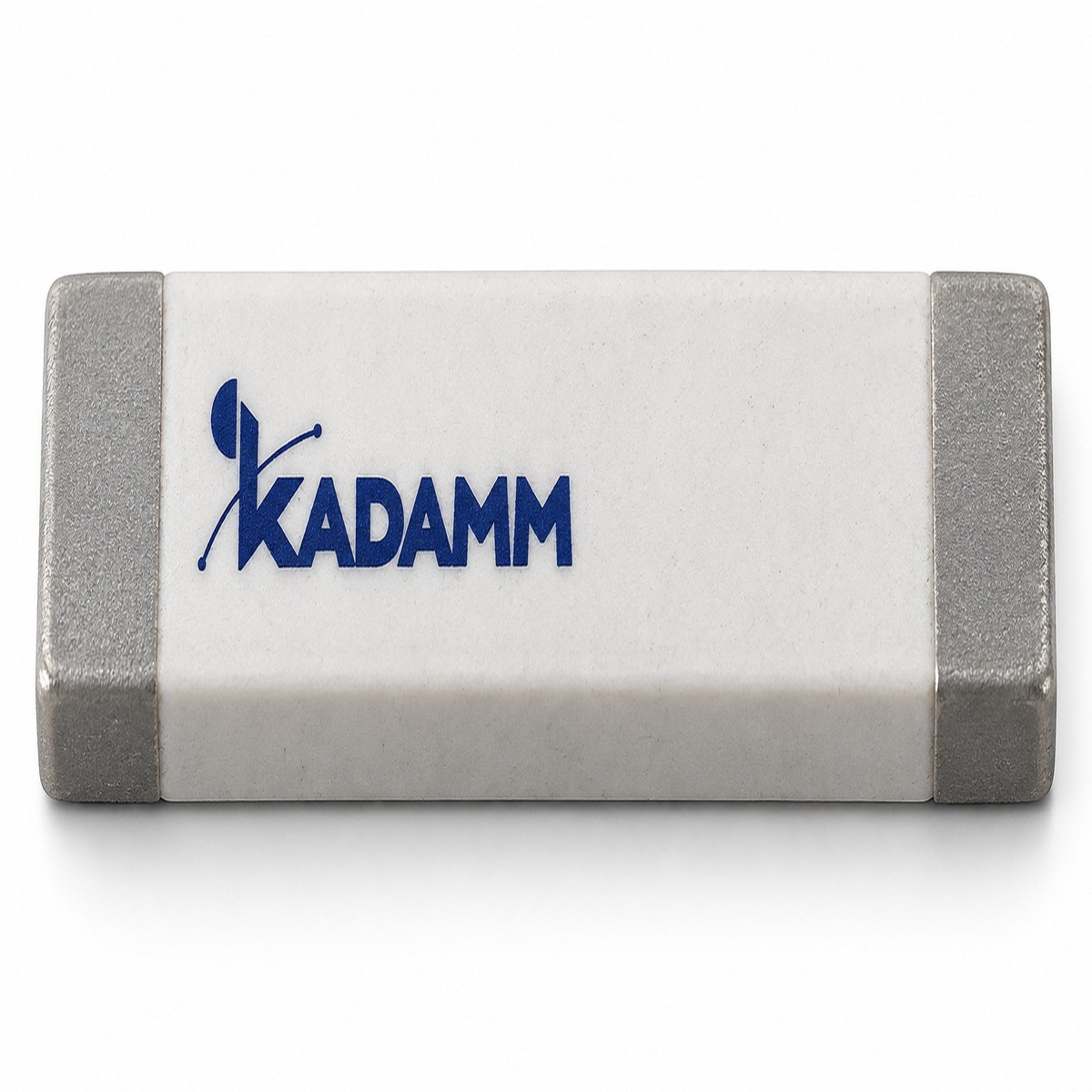

KADAMM ACH-GNSS — чип-антенны SMD ГНСС L1 / L5 и ГНСС. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Чем отличается от похожих моделей KADAMM
- Полосы 1160–1280, 1555–1605 и 2400–2500 МГц, у GNSS-RTK-EH — 1164–1300 и 1559–1610 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1160–1280, 1555–1605 и 2400–2500 МГц, у GNSS-RTK-EQ — 1164–1300 и 1559–1610 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1160–1280, 1555–1605 и 2400–2500 МГц, у GNSS-RTK-M — 1164–1300 и 1559–1610 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы

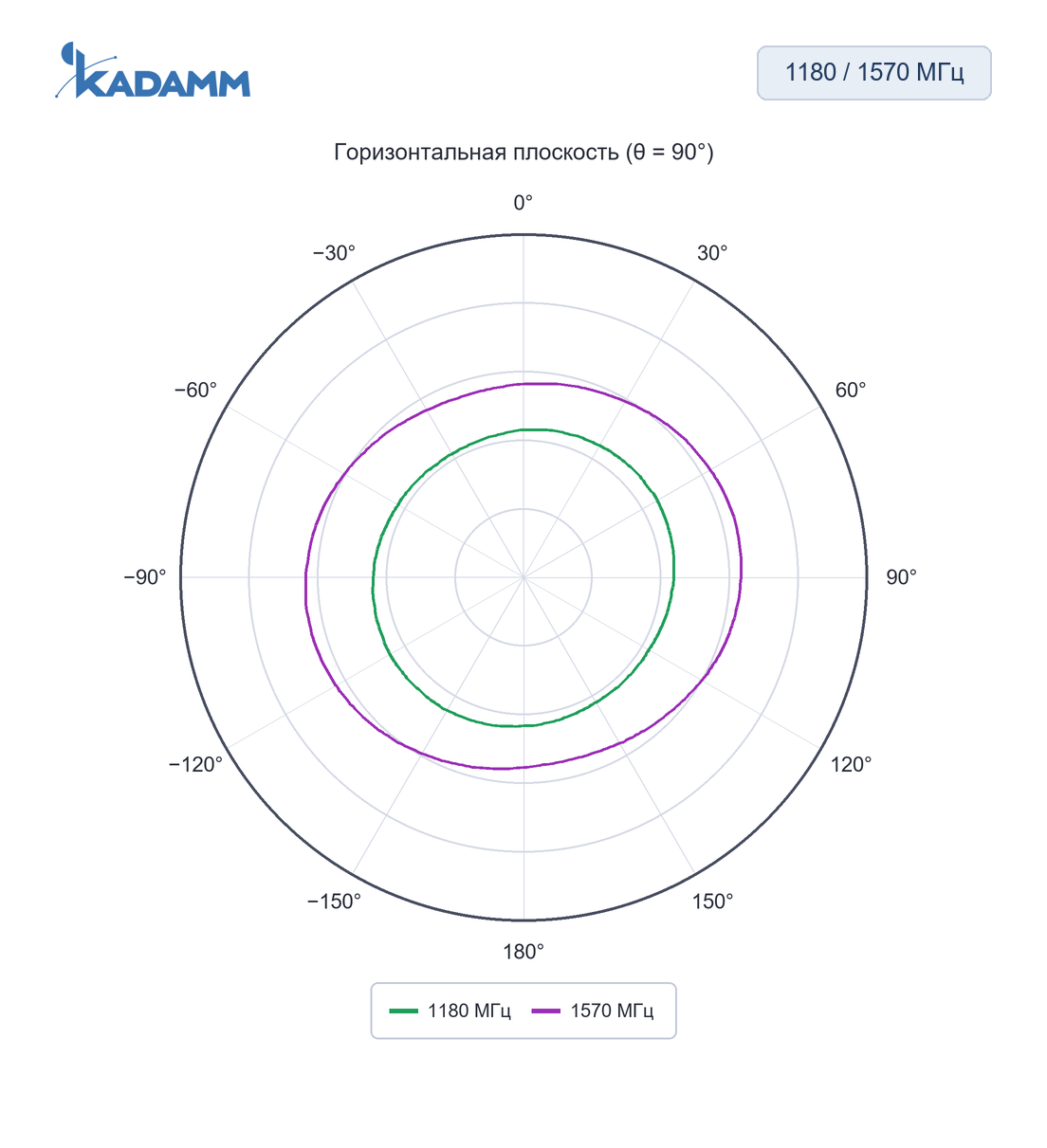

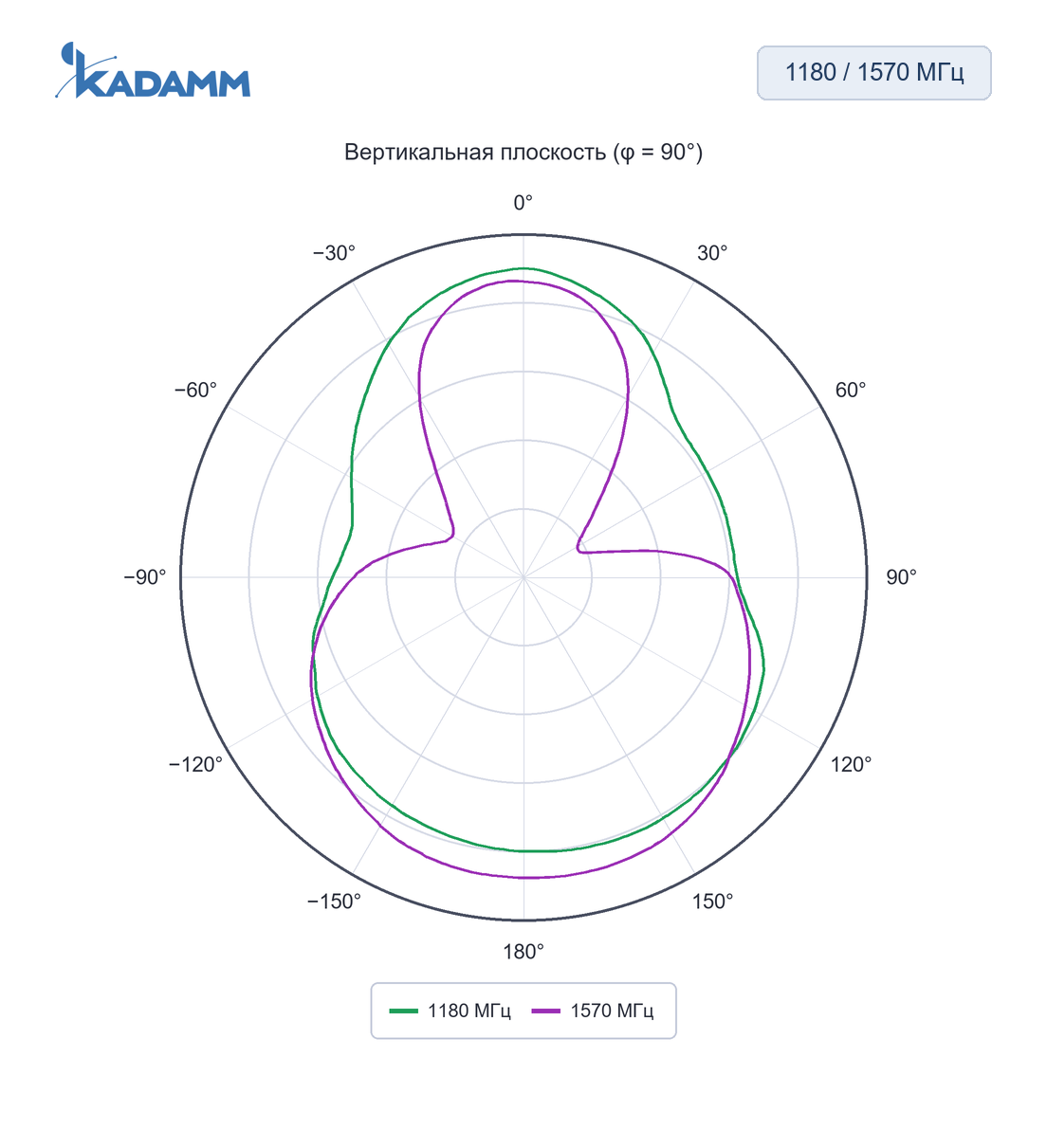

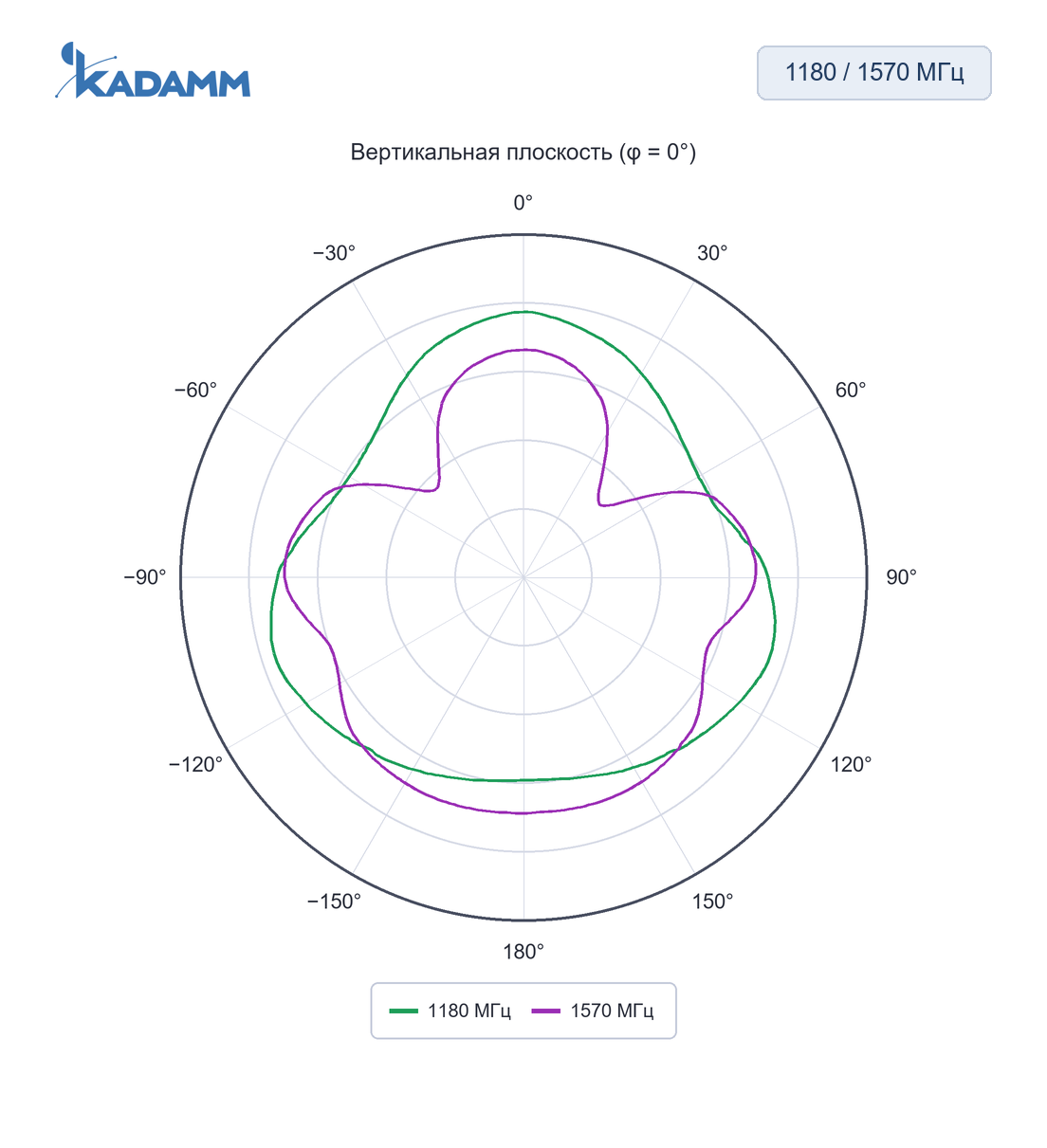

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ACH-GNSS с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Тип | керамическая чип-антенна для поверхностного монтажа (SMD) |
| Диапазон серии | 1164–1605 МГц, 2400–2500 МГц |
| Поляризация | линейная |
| Входы | один; у исполнений ACH-L1W — два: ГНСС и 2,4 ГГц |
| Волновое сопротивление | 50 Ом |
| Пиковое усиление, полоса, согласование, КПД | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | керамический, SMD |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | по исполнению (см. таблицу «Исполнения») |
| Выводы | под пайку оплавлением, без свинца |
Исполнения
| Артикул | Размеры | Диапазон | Пиковое усиление | Полоса | Согласование | КПД | Рабочая температура |
|---|---|---|---|---|---|---|---|
| KADAMM ACH-L1-3216 | 3,20 × 1,60 × 0,50 мм (±0,10) | 1555–1580 МГц (GPS L1, BeiDou B1, ГЛОНАСС) | 2,58 дБи | 25 МГц | уточняйте у менеджера | уточняйте у менеджера | −40…+85 °C |
| KADAMM ACH-L1-10031 | 10,2 × 3,1 × 4 мм | 1559–1605 МГц (L1, B1, E1, G1) | 2,42 дБи | 46 МГц | КСВН ≤2 (1,1 типично) | 63–80 % | −40…+85 °C |
| KADAMM ACH-L5-10231 | 10,2 × 3,1 × 4 мм | 1164–1189 МГц (GPS L5, Galileo E5a, BeiDou B2a) | 0,2 дБи | 25 МГц | КСВН ≤3 (1,1 типично) | 30–46 % | −40…+85 °C |
| KADAMM ACH-L15-3216 | 3,05 × 1,50 × 0,50 мм (±0,10) | 1160–1280 / 1560–1600 МГц (L5 / L1) | 2,8 / 2,1 дБи | по полосам | уточняйте у менеджера | 72 / 65 % | −40…+85 °C |
| KADAMM ACH-L1W-3216 | 3,2 × 1,6 × 0,6 мм | 1560–1580 / 2400–2500 МГц (два входа: ГНСС и 2,4 ГГц) | 1,6 / 1,8 дБи | по полосам | КСВН ≤2,5 по каждому входу | 52–63 / 64–75 % | −40…+85 °C |
| KADAMM ACH-L1W-3216B | 3,2 × 1,6 × 1,2 мм (±0,2 / ±0,2 / ±0,15) | 1575 / 2450 МГц (два входа: GPS и Wi-Fi) | 1,21 / 3,18 дБи | по полосам | КСВН ≤2,0 | 57 / 73 % | −40…+85 °C |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ACH-GNSS в таблицах выше.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах ACH-GNSS:
Перед заказом KADAMM ACH-GNSS сверьте с проектом:
- Частоты оборудования — внутри 1160–1280, 1555–1605 и 2400–2500 МГц
- Климат площадки — в пределах по исполнению (см. таблицу «Исполнения»)
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- ACH-GNSS ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы ACH-GNSS на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ACH-GNSS включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Чип-антенна КАДАММ ACH-GNSS выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ACH-GNSS и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ACH-GNSS и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ACH-GNSS пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ACH-GNSS | KADAMM GNSS-RTK-EH | KADAMM GNSS-RTK-EQ | KADAMM GNSS-RTK-M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1160–1280, 1555–1605 и 2400–2500 МГц | 1164–1300 и 1559–1610 МГц | 1164–1300 и 1559–1610 МГц | 1164–1300 и 1559–1610 МГц |
| Усиление | — | 32–35 дБ | 28–38 дБ | 28–38 дБ |
| Поляризация | линейная | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | по исполнению (см. таблицу «Исполнения») | — | — | — |
| Масса | — | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
