KADAMM · Коллинеарная всенаправленная антенна для стационарной радиостанции

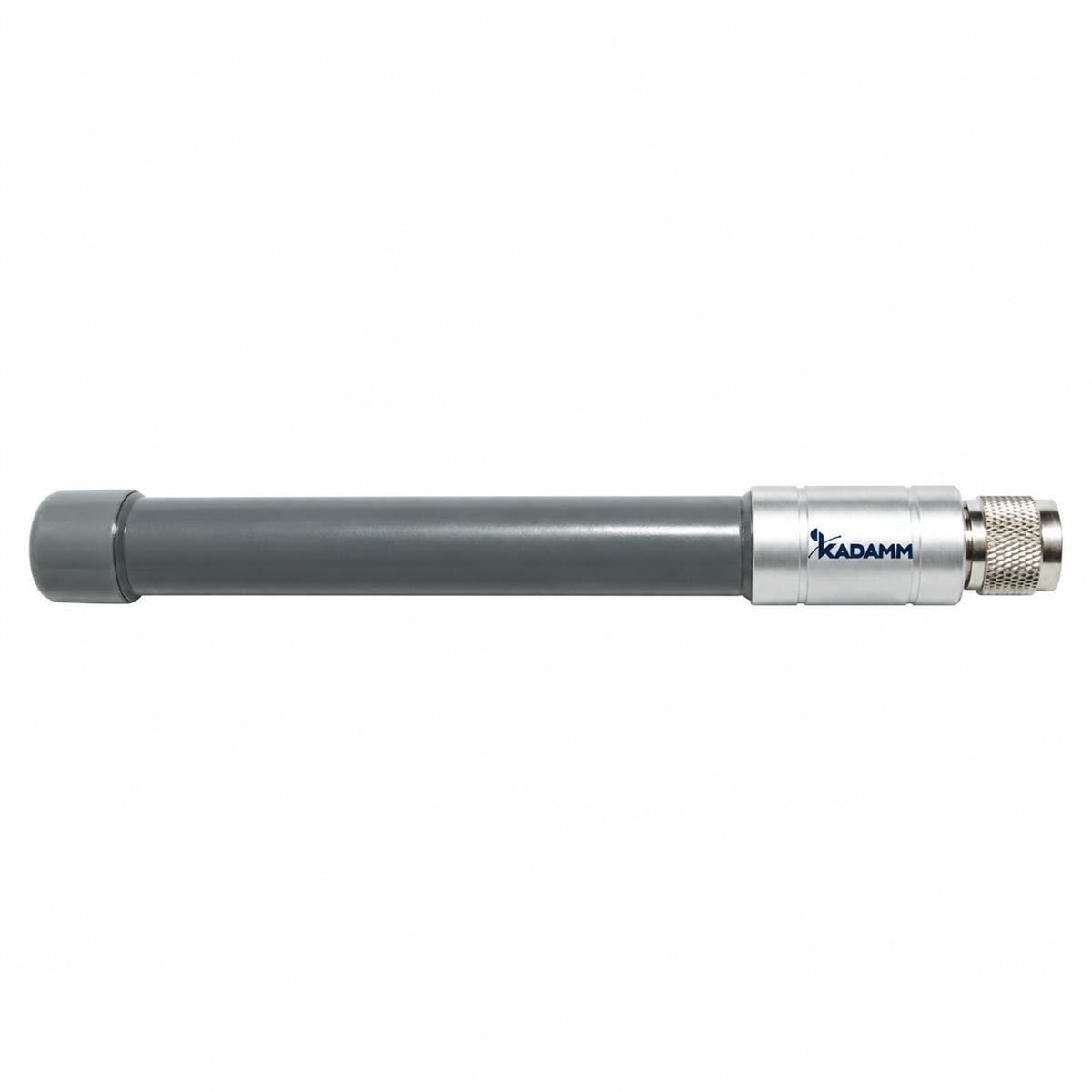

KADAMM AC-0727-5 — коллинеарная всенаправленная антенна для стационарной радиостанции: 690–2690 МГц, усиление 5 дБи.
690–2690 МГц
Диапазон
5 дБи
Усиление
≤2
КСВН
N или SMA
Разъём
350 ± 3 мм
Длина
О модели
По частотам (690–2690 МГц) KADAMM AC-0727-5 подходит для систем: LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и L-диапазон 1,5 ГГц. Усиление 5 дБи у KADAMM AC-0727-5 — широкая диаграмма и ровное покрытие вблизи точки установки.
Поляризация — вертикальная.
Работает при температуре −20…+85 °C.
На что смотреть при подборе
Полоса 690–2690 МГцПроверьте, что частоты вашей системы лежат внутри полосы AC-0727-5 с запасом по краям.
Усиление 5 дБиДля KADAMM AC-0727-5 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤2Согласование KADAMM AC-0727-5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 50 ВтПредел для KADAMM AC-0727-5 на один порт; суммарную мощность передатчиков сверяйте с ним.
Условия работыKADAMM AC-0727-5: температура −20…+85 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 690–2690 МГц |
| Усиление | 5 дБи |
| КСВН | ≤2 |
| Поляризация | вертикальная |
| Диаграмма | всенаправленная |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Длина | 350 ± 3 мм |
| Разъём | N или SMA, розетка |
| Радом | стеклопластик, серый |
| Рабочая температура | −20…+85 °C |
| Температура хранения | −40…+90 °C |
Вопросы по модели
На каких частотах работает KADAMM AC-0727-5?
Рабочий диапазон AC-0727-5 — 690–2690 МГц.
Какое усиление у KADAMM AC-0727-5?
Коэффициент усиления AC-0727-5 — 5 дБи.
Есть ли документы на KADAMM AC-0727-5?
Техническое описание AC-0727-5 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Подбор KADAMM AC-0727-5 под ваш объект
