Неравноплечий ответвитель (таппер): 790–960 / 1700–2700 МГц.
О модели

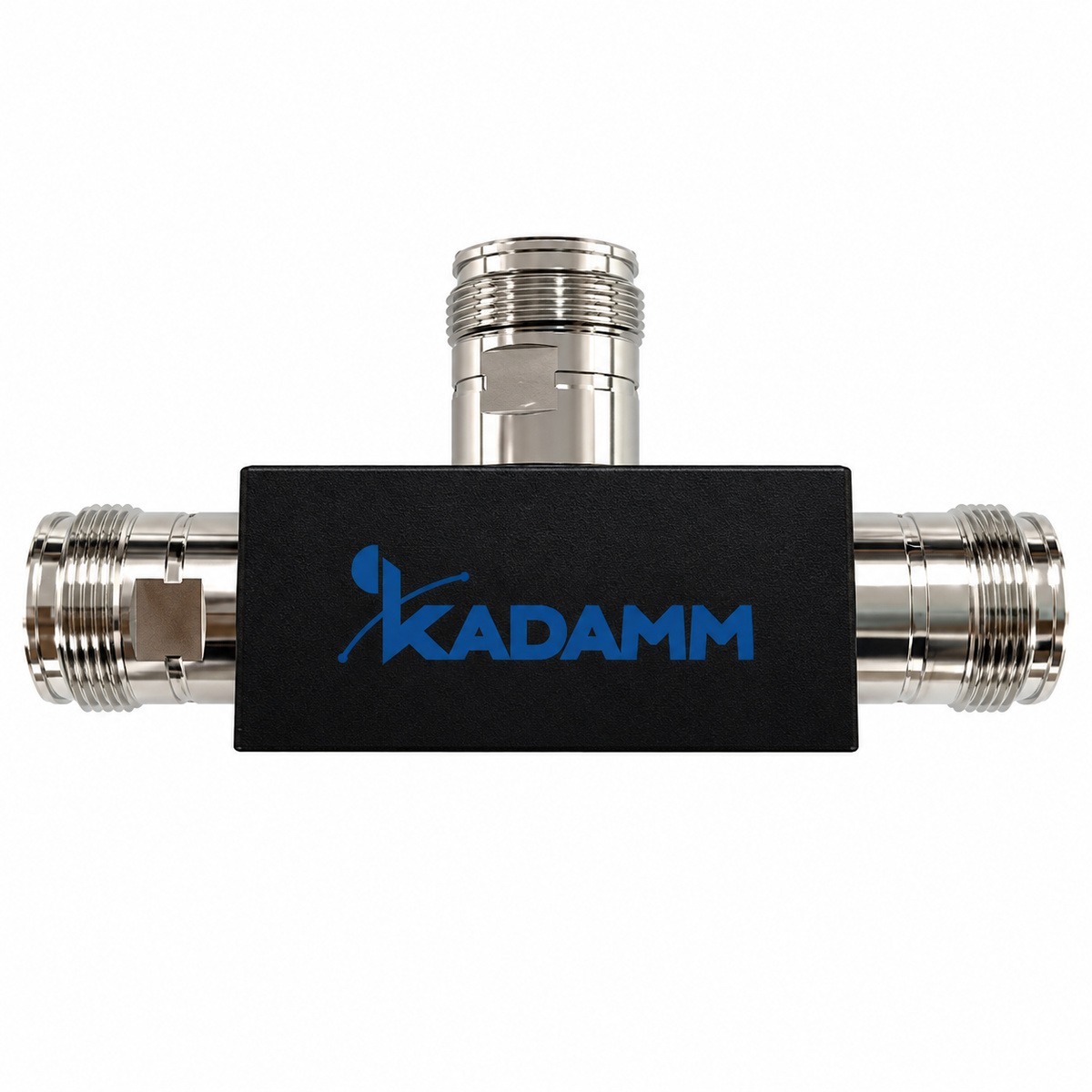

KADAMM ДН-6-790/2700 — неравноплечий ответвитель (таппер) диапазона 790–960 / 1700–2700 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход (ответвление 7,0 дБ), а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: вносимое ослабление — 0,75–1,75 дБ (основной тракт); КСВН — ≤1,25; допустимая мощность — 200 Вт (средняя); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 розетка; масса — 0,16 кг; исполнение — IP65, помещение и улица; рабочая температура — −35 … +75 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Допуск ответвления ±1,0 дБ — разброс от номинала, который закладывают в расчёт уровней.
Исполнение: IP65, помещение и улица.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Цвет корпуса: чёрный.
- Масса: 0,16 кг.
- Разъёмы: 4.3-10, розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
- Исполнение: IP65, помещение и улица; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–960 / 1700–2700 МГц |
| Переходное ослабление | 7,0 дБ |
| Допуск ответвления | ±1,0 дБ |
| Вносимые потери | 0,75–1,75 дБ (основной тракт) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт (средняя) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10, розетка |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
| Масса | 0,16 кг |
| Цвет корпуса | чёрный |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДН-6-790/2700 выпускается в одном исполнении: исполнение — IP65, помещение и улица.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы ДН-6-790/2700 попадает 9 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Участок 1 | 790–960 МГц | B20/n20, B5/n5, B8/n8 |
| Участок 2 | 1700–2700 МГц | B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 |
Сети и стандарты в полосе
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Где узел стоит в тракте.
Тапперы ставят вдоль магистрали распределённой системы: ближе к источнику — с большим соотношением деления, к концу линии — с меньшим, чтобы уровни на антеннах сравнялись. Так одна линия обслуживает этаж, коридор или паркинг.
Место установки по исполнению: IP65, помещение и улица; рабочая температура от −35 до +75 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал источника приходит на вход ДН-6-790/2700 и идёт на выход магистрали с потерями 0,75–1,75 дБ (основной тракт); уровень отвода к антенне относительно входа — 7,0 дБ.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход ДН-6-790/2700 подаётся 43 дБм (20 Вт).
- Запас по мощности: 200 Вт ÷ 20 Вт — в 10 раз.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 0,16 кг.
- Разъёмы 4.3-10, розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДН-6-790/2700.
- КАДАММ ДН-10-790/2700: переходное ослабление 10,5 дБ; вносимые потери 0,20–0,80 дБ (основной тракт).
- КАДАММ ДН-13-790/2700: переходное ослабление 13,0 дБ; допуск ответвления ±1,2 дБ.
- КАДАММ ДН-15-790/2700: переходное ослабление 15,3 дБ; допуск ответвления ±1,25 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «деление мощности», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДН-6-790/2700 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДН-6-790/2700 | ДН-10-790/2700 | ДН-13-790/2700 | ДН-15-790/2700 | ДН-20-790/2700 |
|---|---|---|---|---|---|
| Переходное ослабление | 7,0 дБ | 10,5 дБ | 13,0 дБ | 15,3 дБ | 20,1 дБ |
| Допуск ответвления | ±1,0 дБ | ±1,0 дБ | ±1,2 дБ | ±1,25 дБ | ±1,5 дБ |
| Вносимые потери | 0,75–1,75 дБ (основной тракт) | 0,20–0,80 дБ (основной тракт) | 0,13–0,80 дБ (основной тракт) | 0,01–0,45 дБ (основной тракт) | 0,01–0,40 дБ (основной тракт) |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Неравноплечий ответвитель (таппер) КАДАММ ДН-6-790/2700 с разъёмами: 4.3-10, розетка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДН-6-790/2700 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
