KADAMM · Зажимы волноводные

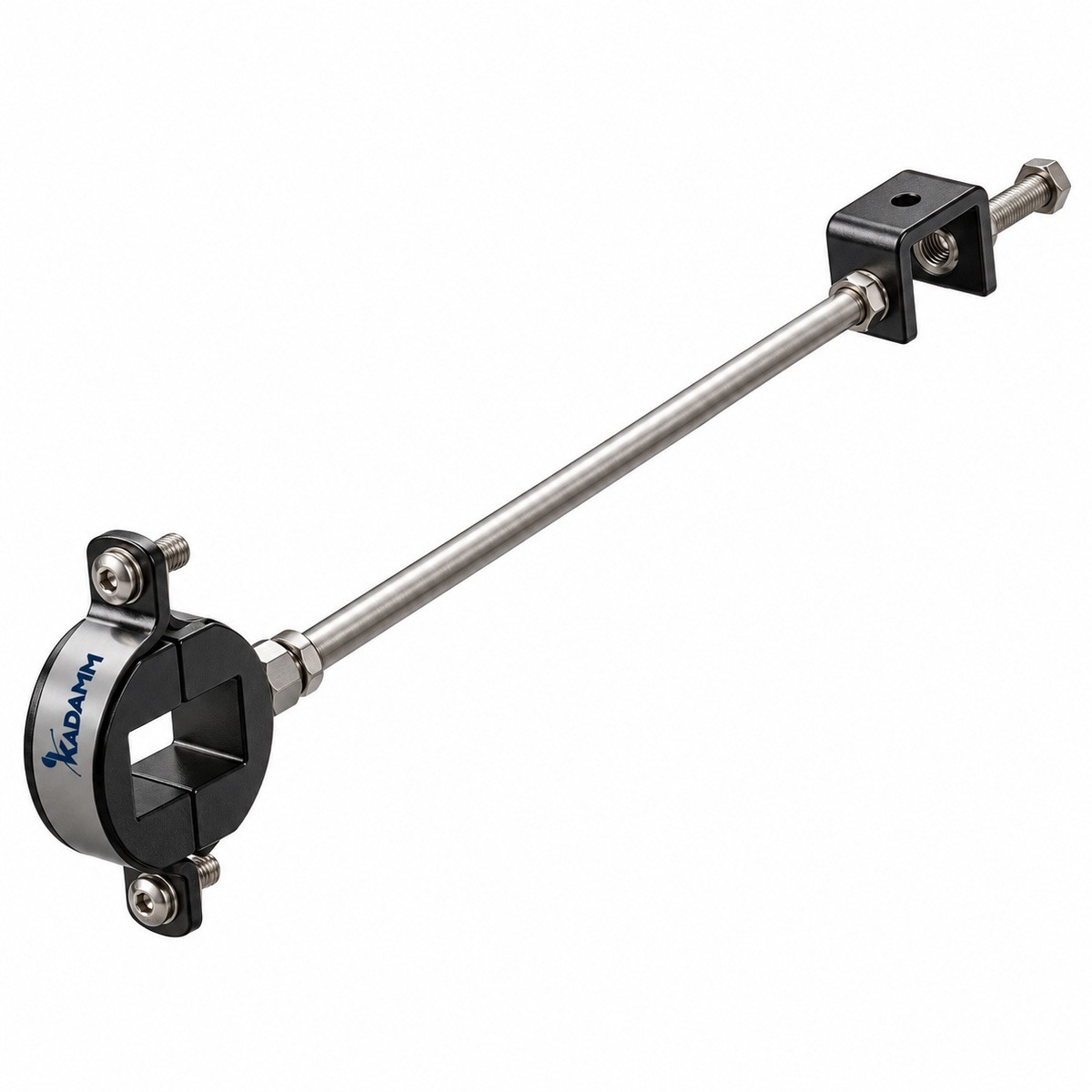

Зажимы волноводные KADAMM ЗВ — для волноводов R48–R320. 13 исполнений в таблице.
нержавеющая сталь AISI 304
Материал металлических частей
натуральный
Цвет металла
чёрный
Цвет уплотнителя
400,0 мм
Длина шпильки
3-25мм (у части исполнений)
Толщина полки опоры
13
Исполнений
О серии
Зажимы волноводные KADAMM ЗВ — держат излучающий кабель или волновод на стене и своде тоннеля на заданном расстоянии от поверхности, не деформируя его.
Материал — нержавеющая сталь AISI 304. Рабочая температура — −40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994: изделие рассчитано на открытую установку. Коррозионная стойкость в соляном тумане — ≥720 ч, по IEC 60068-2-11 (у части исполнений).
Исполнения перечислены в таблице ниже — в заявке называйте артикул исполнения.
На что смотреть при подборе
Материал: нержавеющая сталь AISI 304Нержавеющая сталь не ржавеет на открытом воздухе и в приморских районах.
Температура −40…+85 °CДиапазон, в котором изделие сохраняет прочность и не теряет свойства.
Стойкость к УФПластик не теряет прочность на солнце: ≥720 ч, по ISO4892.3-1994.
Соляной туман ≥720 ч, по IEC 60068-2-11 (у части исполнений)Показатель для приморских и промышленных площадок.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Цвет металла | натуральный |
| Цвет уплотнителя | чёрный |
| Материал уплотнителя | EPDM / натуральный каучук (по исполнению) |
| Волновод | по исполнению |
| Длина шпильки | 400,0 мм |
| Толщина полки опоры | 3-25мм (у части исполнений) |
| Отверстие резиновой вкладки | по исполнению |
| Диаметр трубы | 40-150 мм (у части исполнений) |
| Рабочая температура | −40…+85 °C |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Коррозионная стойкость (соляной туман) | ≥720 ч, по IEC 60068-2-11 (у части исполнений) |
Исполнения
| Артикул | Исполнение | Масса брутто, кг |
|---|---|---|
| KADAMM ЗВ-R100 | Зажим волноводный для волновода R100 | 0,375 |
| KADAMM ЗВ-R100П | Зажим волноводный поворотный для волновода R100 | 0,419 |
| KADAMM ЗВ-R120П | Зажим волноводный поворотный для волновода R120 | 0,389 |
| KADAMM ЗВ-R140 | Зажим волноводный для волновода R140 | 0,352 |
| KADAMM ЗВ-R140П | Зажим волноводный поворотный для волновода R140 | 0,386 |
| KADAMM ЗВ-R220 | Зажим волноводный для волновода R220 | 0,375 |
| KADAMM ЗВ-R220П | Зажим волноводный поворотный для волновода R220 | 0,390 |
| KADAMM ЗВ-R320П | Зажим волноводный поворотный для волновода R320 | 0,390 |
| KADAMM ЗВ-R48П | Зажим волноводный поворотный для волновода R48 | 0,549 |
| KADAMM ЗВ-R70 | Зажим волноводный для волновода R70 | 0,410 |
| KADAMM ЗВ-R70П | Зажим волноводный поворотный для волновода R70 | 0,442 |
| KADAMM ЗВ-R84 | Зажим волноводный для волновода R84 | 0,375 |
| KADAMM ЗВ-R84П | Зажим волноводный поворотный для волновода R84 | 0,412 |
Вопросы по серии
Из чего сделаны изделия KADAMM ЗВ?
Нержавеющая сталь AISI 304.
В каком диапазоне температур работает KADAMM ЗВ?
−40…+85 °C.
Есть ли документы на KADAMM ЗВ?
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
Другие серии раздела — каталог KADAMM.
Подбор KADAMM ЗВ под ваш объект
