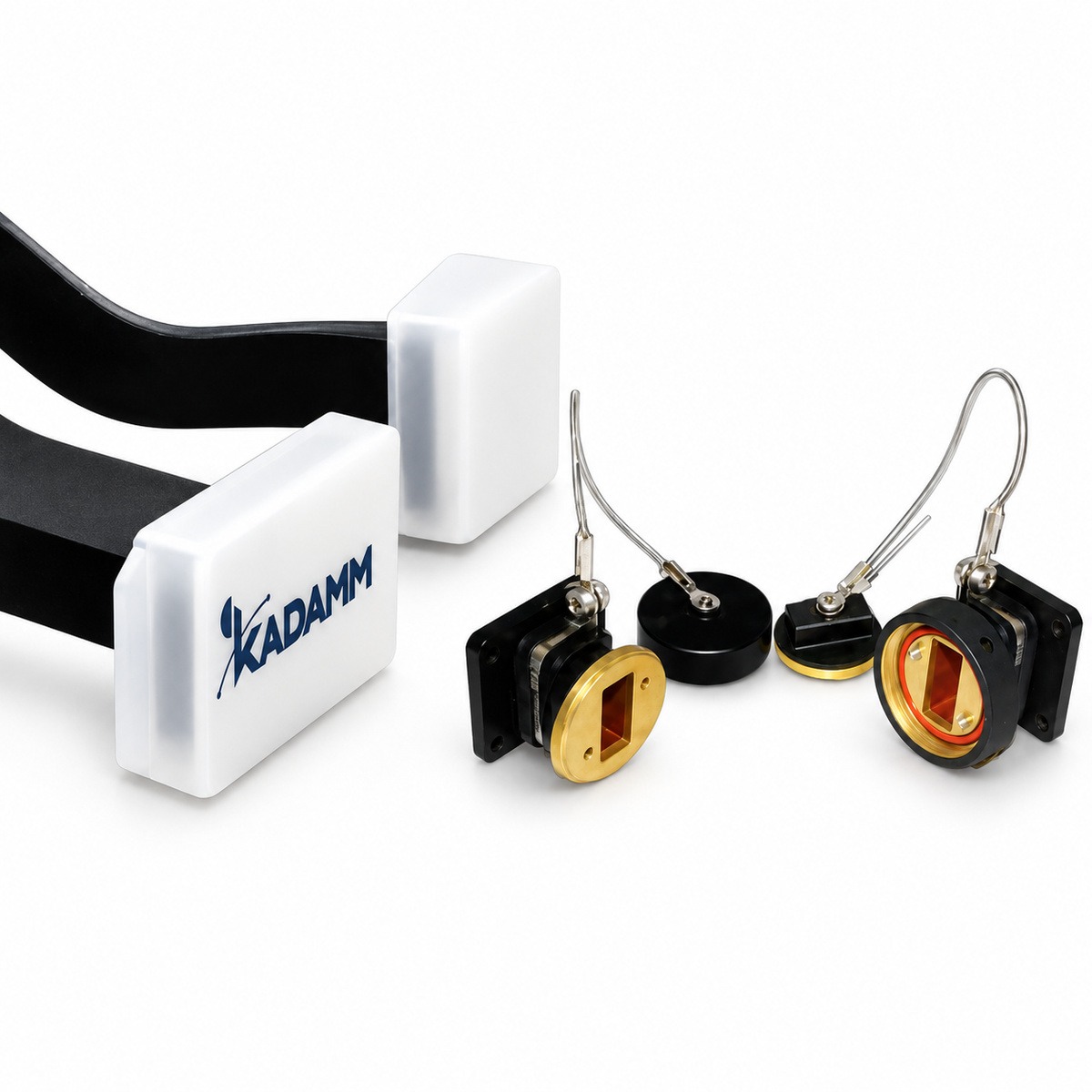

Быстросъёмные волноводные соединители KADAMM (КАДАММ) серии ВБС: стыкуют волноводные фланцы без болтов.
О серии
KADAMM ВБС — быстросъёмные волноводные соединители производства KADAMM (КАДАММ).
В серии 14 исполнений, общий охват частот — 2,6 – 50 ГГц.
Внутри серии ВБС меняются частоты, волновод — по ним и выбирают исполнение.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы. У каждого сечения своя рабочая полоса — от критической частоты основного типа волны до появления высших типов, — зато потери малы, а допустимая мощность велика. Сечения стандартизованы, и для каждого есть свой фланец.
Тракт собирают из секций, переходов и узлов по фланцам; стыкуют фланцы только одного стандарта и сечения, иначе нужен переход.
Быстросъёмные соединители стыкуют фланцы без болтов — там, где тракт часто разбирают.
Принцип работы
Соединитель KADAMM ВБС стягивает два волноводных фланца быстросъёмным хомутом или замком вместо болтов.
Конструкция и материалы
Узел KADAMM ВБС — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
14 исполнений, 14 рабочих полос.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ВБС: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 2,6–50 ГГц |
| Волновод | 14 вариантов — по таблице исполнений |
| КСВН, не более | 1,05 |
| Длина, мм | 76,2 |
Как читать характеристики
Таблица исполнений
Все 14 исполнений серии ВБС с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Волновод |
|---|---|---|
| KADAMM ВБС-WR112 | 6,57-9,99 | WR112 |
| KADAMM ВБС-WR137 | 5,38-8,17 | WR137 |
| KADAMM ВБС-WR159 | 4,64-7,05 | WR159 |
| KADAMM ВБС-WR187 | 3,94-5,99 | WR187 |
| KADAMM ВБС-WR22 | 33,0-50,0 | WR22 |
| KADAMM ВБС-WR229 | 3,22-4,9 | WR229 |
| KADAMM ВБС-WR28 | 26,3-40,0 | WR28 |
| KADAMM ВБС-WR284 | 2,60-3,95 | WR284 |
| KADAMM ВБС-WR34 | 21,7-33,0 | WR34 |
| KADAMM ВБС-WR42 | 17,6-26,7 | WR42 |
| KADAMM ВБС-WR51 | 14,5-22,0 | WR51 |
| KADAMM ВБС-WR62 | 11,9-18,0 | WR62 |
| KADAMM ВБС-WR75 | 9,84-15,0 | WR75 |
| KADAMM ВБС-WR90 | 8,20-12,40 | WR90 |
Как выбрать исполнение
Исполнения серии KADAMM ВБС по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Какая длина волны на краях охвата серии ВБС и что из этого следует для монтажа.
Применение
Волноводные узлы применяют в радиолокации, радиорелейной и спутниковой связи, мощных передатчиках и измерительных стендах миллиметрового диапазона.
Сколько исполнений ВБС работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ВБС входят:
Техническое описание серии ВБС — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ВБС или соседней серии.
Термины и стандарты
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ВБС | Соединители волноводные быстросъёмные | 2,6 – 50 ГГц | 14 | — |
| KADAMM ПФВ-П | Прокладки волноводных фланцев (против утечки СВЧ) | 320 МГц – 112 ГГц | 29 | — |
| KADAMM ГВ | Гермовводы СВЧ волноводные | 320 МГц – 112 ГГц | 29 | — |
| KADAMM ПФВ-К | Кольца уплотнительные волноводных фланцев | — | 33 | — |
| KADAMM ПФВ-КД | Кольца уплотнительные D-образные | — | 17 | — |
Когда брать соседнюю серию: нужны прокладки волноводных фланцев — KADAMM ПФВ-П; нужны гермовводы волноводные — KADAMM ГВ.
