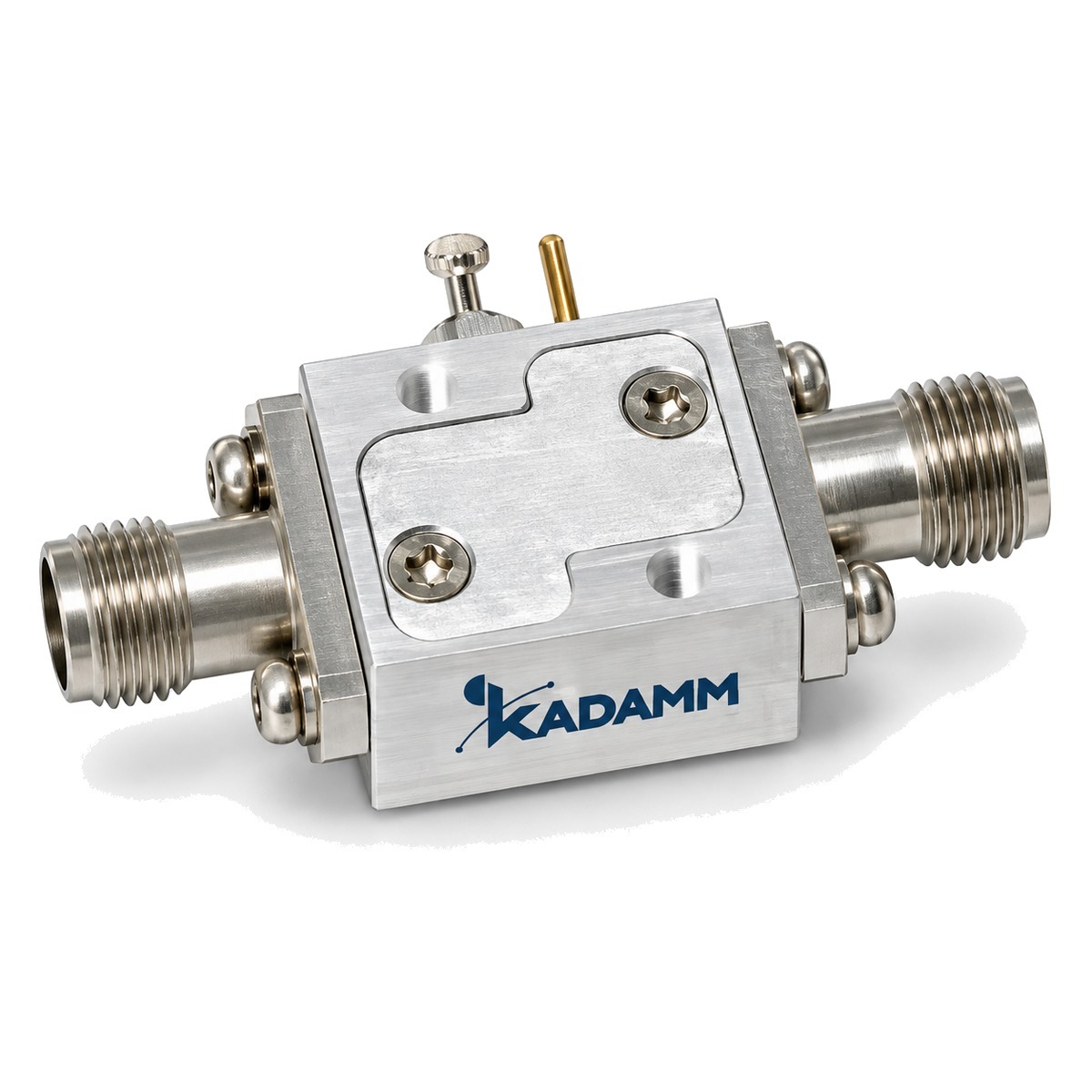

Устройства смещения (Bias Tee) KADAMM в серии УС-ПМ: 4 модели, 5 МГц – 40 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM УС-ПМ подмешивают постоянный ток в высокочастотную линию и отделяют его от сигнала. В серии УС-ПМ — 4 модели, общий диапазон 5 МГц – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM УС-ПМ: вносимые потери от 0,5 до 1,2 дБ; КСВН от 1,8 до 2; мощность от 10 до 150 Вт. Исполнения УС-ПМ различаются по параметрам: частоты, средняя мощность, потери, КСВН, габариты, напряжение. Общее для всех моделей УС-ПМ: соединитель: вход питания — штырь; соединитель: выход питания — штырь.
Где применяют KADAMM УС-ПМ: питание активных антенн и усилителей по кабелю; смещение транзисторов при измерениях; питание мачтовых устройств. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения УС-ПМ.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Соединитель: вход питания | штырь |
| Соединитель: выход питания | штырь |
Исполнения серии
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Потери, дБ | КСВН | Габариты, мм | Напряжение, В | Соединитель: вход ВЧ | Соединитель: выход ВЧ |
|---|---|---|---|---|---|---|---|---|
| KADAMM УС-18000/40000-K | 18–40 | 30 | 1,2 | 2 | 14,7×14,7×9,1 | 50 | 2,92 мм (в) | 2,92 мм (р) |
| KADAMM УС-200/12000-S | 0,2–12 | 10 | 0,6 | 1,8 | 30×20×12 | 0–36 | SMA (р) | SMA (р) |
| KADAMM УС-5/700-S | 0,005–0,7 | 150 | 0,5 | 1,8 | 40×20×13 | 0–48 | SMA (в) | SMA (р) |
| KADAMM УС-9000/11000-S | 9–11 | 50 | 0,5 | 2 | 14,7×14,7×9,1 | 28 | SMA (в) | SMA (р) |
Вопросы по серии
Общий диапазон серии УС-ПМ — 5 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии УС-ПМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM УС-18000/40000-K», и количество.
Техническое описание серии УС-ПМ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
