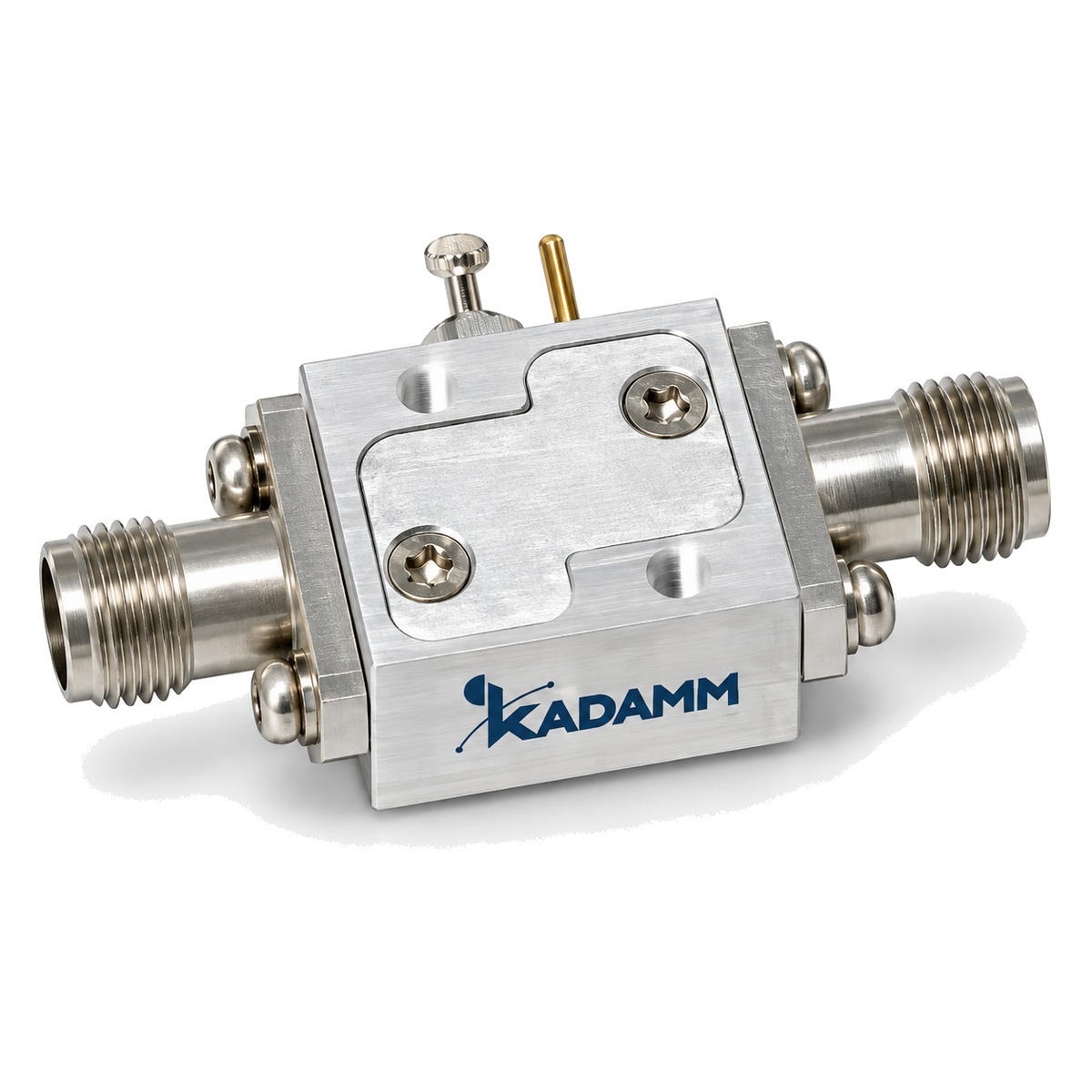

Устройства смещения (Bias Tee) KADAMM в серии УС: 15 моделей, 50 кГц – 40 ГГц, соединители по таблице исполнений.
О серии
Устройства смещения (Bias Tee) серии УС подмешивают постоянный ток в высокочастотную линию и отделяют его от сигнала. В серии УС — 15 моделей, общий диапазон 50 кГц – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM УС: вносимые потери от 0,6 до 3 дБ; КСВН от 1,25 до 2; мощность от 1 до 10 Вт. Модели внутри серии УС отличаются параметрами: частоты, средняя мощность, потери, КСВН, габариты, напряжение.
Где применяют KADAMM УС: питание активных антенн и усилителей по кабелю; смещение транзисторов при измерениях; питание мачтовых устройств. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения УС.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Потери, дБ | КСВН | Габариты, мм | Напряжение, В | Соединитель: вход ВЧ | Соединитель: выход ВЧ | Соединитель: вход питания |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM УС-0,1/6000 | 100K–6 | 1 | 1,5 | 1,5 | 15×20×13 | 0–50 | SMA (в) | SMA (р) | штырь |
| KADAMM УС-10/12000 | 0,01–12 | 5 | 3 | 2 | - | 100 | - | - | - |
| KADAMM УС-10/2500 | 0,01–2,5 | - | 0,6 | 1,8 | 42×36×12 | 0–60 | SMA (р) | SMA (р) | штырь |
| KADAMM УС-10/40000 | 0,01–40 | 10 | 2,2 | 2 | 16×12×10 | 25 | 2,92 мм (р) | 2,92 мм (р) | штырь |
| KADAMM УС-10/4200-N-01 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×32×20 | 72 | N (в) | N (р) | штырь |
| KADAMM УС-10/4200-N-02 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×32×20 | 72 | N (в) | N (р) | N (р) |
| KADAMM УС-10/4200-S-01 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×30×15,5 | 72 | SMA (в) | SMA (р) | штырь |
| KADAMM УС-10/4200-S-02 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×30×15,5 | 72 | SMA (в) | SMA (р) | SMA (р) |
| KADAMM УС-10/6000 | 0,01–6 | 5 | 1,25 | 1,5 | - | 100 | - | - | - |
| KADAMM УС-100/6000-S | 0,1–6 | 1 | 1,5 | 1,5 | 20×15×13 | 50 | SMA (в) | SMA (р) | штырь |
| KADAMM УС-18000/40000 | 18–40 | - | 2 | 2 | 15×16×9 | 10 | 2,92 мм (в) | 2,92 мм (р) | штырь |
| KADAMM УС-24900/25100 | 24,9–25,1 | 1 | 0,8 | 2 | 15×13×9 | 9–30 | 2,92 мм (р) | 2,92 мм (р) | штырь |
| KADAMM УС-5000/20000 | 5–20 | - | 0,7 | 2 | 14,7×14,7×9,1 | 10 | SMA (в) | SMA (р) | штырь |
| KADAMM УС-50K/18000 | 50K–18 | 10 | 2 | 1,8 | 15×25×14 | 25 | SMA (р) | SMA (р) | штырь |
| KADAMM УС-50K/40000 | 50K–40 | 10 | 3 | 1,8 | 15×25×14 | 25 | 2,92 мм (р) | 2,92 мм (р) | штырь |
Вопросы по серии
Общий диапазон серии УС — 50 кГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии УС — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM УС-0,1/6000», и количество.
К серии УС прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
