Серия KADAMM УМ-С: 23 модели, 20 МГц – 43 ГГц, соединители по таблице исполнений.
О серии

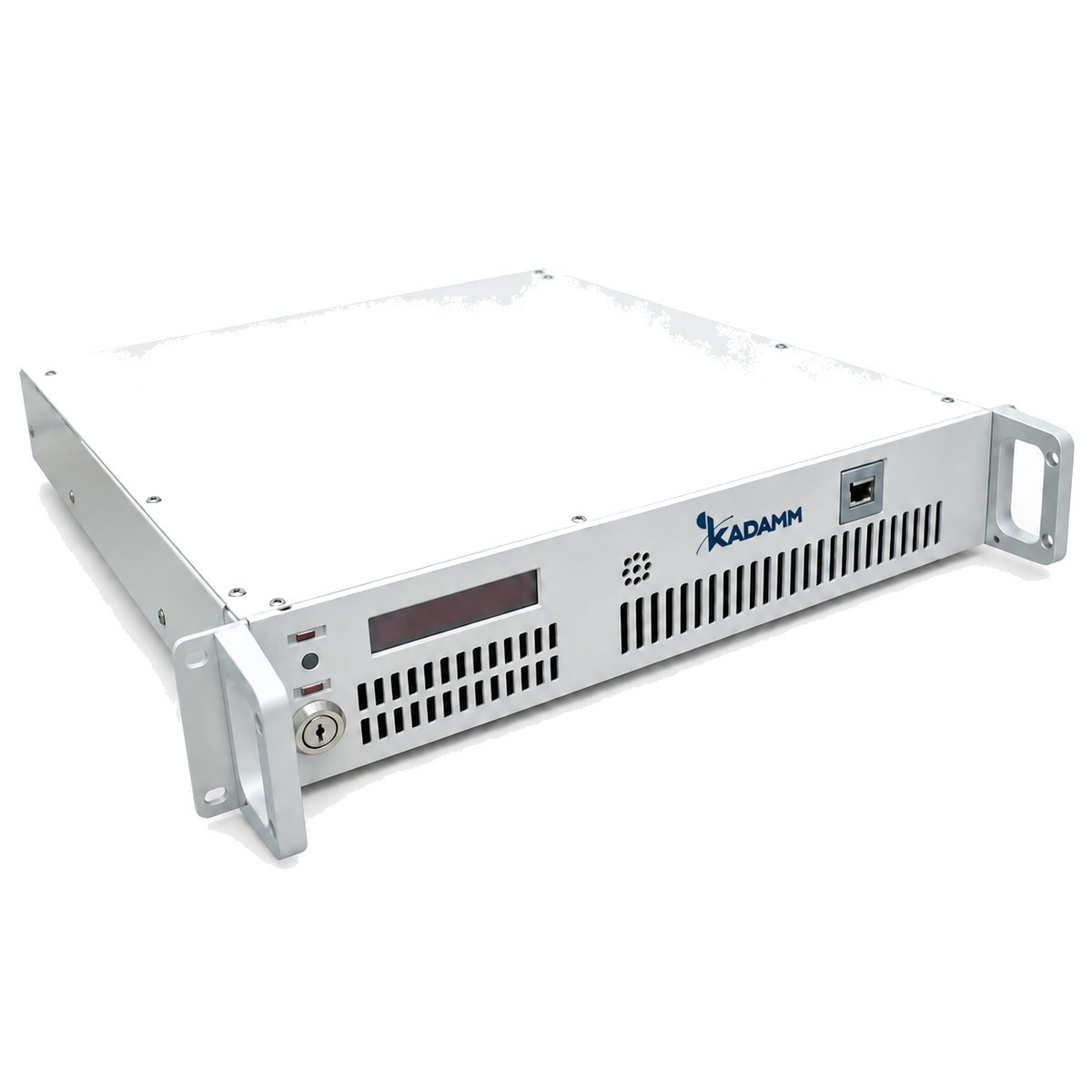

Изделия серии KADAMM УМ-С поднимают уровень сигнала до мощности, нужной на входе антенны или испытуемого устройства. Состав серии УМ-С: 23 модели, общий диапазон 20 МГц – 43 ГГц, соединители по таблице исполнений.
По моделям KADAMM УМ-С: КСВН от 1,8 до 3; усиление от 20 до 68 дБ. Исполнения УМ-С различаются по параметрам: частоты, усиление, мощность насыщения, мощность при сжатии на 1 дБ, КСВН, габариты. Общее для всех моделей УМ-С: напряжение, В (перем.) — 220.
Где применяют KADAMM УМ-С: выходные каскады передатчиков и испытательных стендов; усиление сигнала генератора при испытаниях на ЭМС; радиолокационные и связные тракты. Нужное исполнение УМ-С выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Напряжение, В (перем.) | 220 |
Исполнения серии
| Артикул | Частоты, ГГц | Усиление, дБ | Pнас, дБм | P1dB, дБм | КСВН | Габариты, мм | Неравномерность АЧХ, ±дБ |
|---|---|---|---|---|---|---|---|
| KADAMM УМ-1000/26500-20-18-Б | 1–26,5 | 20 | - | 18 | 2,6 | 166×106,4×56,4 | ±2,5 |
| KADAMM УМ-108/400-55-54S-Б | 0,108–0,4 | 55 | 54 | - | 2 | 483×440×133 | ±1,5 |
| KADAMM УМ-20/2700-50-44S-Б | 0,02–2,7 | 50 | 44 | - | 2,2 | 460×491×88 | ±2,5 |
| KADAMM УМ-20/500-40-50S-Б | 0,02–0,5 | 40 | 50 | - | 2 | 483×400×133 | ±2,5 |
| KADAMM УМ-200/2000-40-47S-Б | 0,2–2 | 40 | 47 | - | 2 | 483×440×133 | ±2,5 |
| KADAMM УМ-2000/18000-40-38S-Б | 2–18 | 40 | 38 | - | 2 | 166×106,4×56,4 | ±2,5 |
| KADAMM УМ-2000/18000-40-40S-Б | 2–18 | 40 | 40 | - | 2 | 430×500×44,3 | ±3 |
| KADAMM УМ-2000/6000-40-46S-Б | 2–6 | 40 | 46 | - | 2 | 481,8×500×88,5 | ±3 |
| KADAMM УМ-23000/25000-40-40S-Б | 23–25 | 40 | 40 | - | 1,8 | 274×238×50 | ±2 |
| KADAMM УМ-23000/25000-40-43S-Б | 23–25 | 40 | 43 | - | 1,8 | 481,8×350×44,3 | ±2 |
| KADAMM УМ-24000/43000-30-30S-Б | 24–43 | 30 | 30 | - | 2 | 481,8×500×44,3 | ±3 |
| KADAMM УМ-30/1000-40-47S-Б | 0,03–1 | 40 | 47 | - | 2 | 483×400×133 | ±2,5 |
| KADAMM УМ-3300/4900-55-55S-Б | 3,3–4,9 | 55 | 55 | - | 2 | 481,8×500×88,5 | ±1,5 |
| KADAMM УМ-500/2700-51-50-Б | 0,5–2,7 | 51 | - | 50 | 3 | 602,5×482,6×310,3 | ±2,5 |
| KADAMM УМ-500/3000-50-50S-Б | 0,5–3 | 50 | 50 | 45 | 2 | 483×400×133 | ±2,5 |
| KADAMM УМ-5000/6000-55-63S-Б | 5–6 | 55 | 63 | - | 2 | 482,6×559×132,5 | ±1 |
| KADAMM УМ-600/6000-43-43S-Б | 0,6–6 | 43 | 43 | - | 2 | 526,7×483×147 | ±4 |
| KADAMM УМ-6000/18000-45-45S-Б | 6–18 | 45 | 45 | - | 2 | 481,8×338×44,3 | ±2,5 |
| KADAMM УМ-6000/18000-68-54S-Б | 6–18 | 68 | 54 | - | 2 | 701,5×434×265 | ±5,3 |
| KADAMM УМ-700/2000-40-40S-Б | 0,7–2 | 40 | 40 | — | 2 | 483×400×133 | ±2 |
| KADAMM УМ-700/2500-55-52S-Б | 0,7–2,5 | 55 | 52 | - | 2 | 483×420,8×133 | ±2,5 |
| KADAMM УМ-700/2700-50-50S-Б | 0,7–2,7 | 50 | 50 | - | 2 | 544,5×426×128 | ±2 |
| KADAMM УМ-8000/12000-40-47S-Б | 8–12 | 40 | 47 | - | 2 | 481,8×500×88,5 | ±2 |
Вопросы по серии
Общий диапазон серии УМ-С — 20 МГц – 43 ГГц; полоса каждой модели указана в таблице исполнений.
В серии УМ-С — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM УМ-1000/26500-20-18-Б», и количество.
Техническое описание серии УМ-С и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
