Малошумящие усилители KADAMM в серии УМШ-С: 89 моделей, 10 кГц – 67 ГГц, соединители по таблице исполнений.
10 кГц – 67 ГГц
Диапазон частот
89
Моделей в серии
по таблице исполнений
Соединитель
О серии

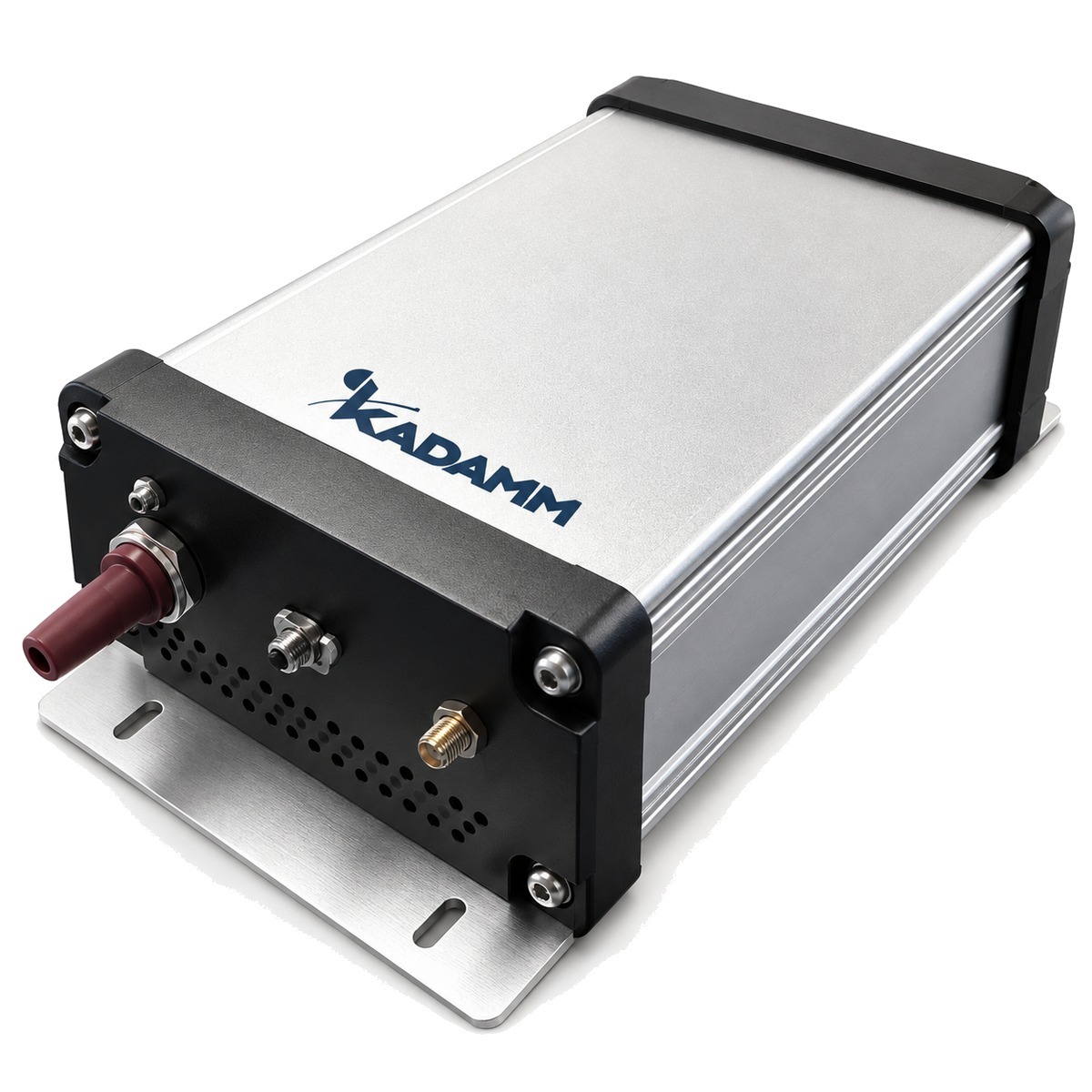

Изделия серии KADAMM УМШ-С усиливают слабый принятый сигнал, добавляя к нему минимум собственного шума. В серии УМШ-С — 89 моделей, общий диапазон 10 кГц – 67 ГГц, соединители по таблице исполнений.
По моделям KADAMM УМШ-С: КСВН от 1,4 до 3; усиление от 12 до 55 дБ. Исполнения УМШ-С различаются по параметрам: частоты, усиление, коэффициент шума, мощность при сжатии на 1 дБ, КСВН, габариты.
Типовые задачи для серии УМШ-С: входные каскады приёмников; усиление сигнала антенны перед длинным кабелем; измерительные и радиоастрономические тракты. Нужное исполнение УМШ-С выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Диапазон 10 кГц – 67 ГГцПолосу каждой модели УМШ-С смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.
ЧастотыВыбирая модель УМШ-С, сверьте её полосу с крайними частотами вашей системы.
УсилениеКоэффициент усиления модели УМШ-С выбирают по дальности трассы или требуемому уровню сигнала.
КСВНДля измерительных трактов берите исполнения УМШ-С с наименьшим КСВН.
ГабаритыГабариты модели УМШ-С проверьте по месту установки заранее.
НапряжениеСхему переключения, напряжение управления и тип привода модели УМШ-С сверьте с системой управления стенда.
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Усиление, дБ | Коэффициент шума, дБ | P1dB, дБм | КСВН | Габариты, мм | Неравномерность АЧХ, ±дБ | Напряжение, В (перем.) |
|---|---|---|---|---|---|---|---|---|
| KADAMM УМШ-0,01/15000-12-7,0-Б | 0,00001–15 | 12 | 7 | 15 | 2 | 136×186×52 | ±3 | 220 |
| KADAMM УМШ-0,03/40000-54-6,0-Б | 0,00003–40 | 54 | 6 | 10 | 1,8 | 481,80×350×44,3 | ±3 | 220 |
| KADAMM УМШ-0,1/500-24-3,0-Б | 0,0001–0,5 | 24 | 3 | 5 | 1,5 | 136×186×52 | ±0,5 | 220 |
| KADAMM УМШ-0,1/500-30-3,0-Б | 0,0001–0,5 | 30 | 3 | 5 | 1,5 | 136×186×52 | ±0,5 | 220 |
| KADAMM УМШ-10/18000-50-4,0-Б | 0,01–18 | 50 | 4(0,2–18 ГГц) | 10 | 2,5 | 136×186×52 | ±3 | 220 |
| KADAMM УМШ-10/60-15-5,0-Б | 0,01–0,06 | 15 | 5 | 23 | 1,5 | 136×186×52 | ±1,0 | 220 |
| KADAMM УМШ-10/60-16-5,0-Б | 0,01–0,06 | 16 | 5 | 23 | - | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-10/8000-40-2,0-Б | 0,01–8 | 40 | 2 | 18 | 2 | 136×186×52 | ±3 | 220 |
| KADAMM УМШ-100/12000-25-2,5-Б | 0,1–12 | 25 | 2,5 | 15 | 1,5 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-100/15000-45-2,2-Б | 0,1–15 | 45 | 2,2 | 5 | 1,5 | 136×186×52 | ±2,5 | 220 |
| KADAMM УМШ-100/18000-35-4,0-Б | 0,1–18 | 35 | 4 | 10 | 2,5 | 166×106,4×56,4 | ±3 | 220 |
| KADAMM УМШ-100/26500-30-5,5-Б | 0,1–26,5 | 30 | 5,5 | 20 | 2 | 136×186×52 | ±3 | 220 |
| KADAMM УМШ-100/6000-25-2,5-Б | 0,1–6 | 25 | 2,5 | 15 | 1,5 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-1000/12000-45-3,0-Б | 1–12 | 45 | 3 | 10 | 1,5 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-1000/18000-30-4,0-Б | 1–18 | 30 | 4 | 10 | 1,5 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-1000/18000-40-3,0-Б | 1–18 | 40 | 3 | 15 | 2 | 166×106,4×56,4 | ±2 | 220 |
| KADAMM УМШ-1000/18000-40-3,2-Б | 1–18 | 40 | 3,2 | 8 | 1,8 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-1000/18000-42-2,5-Б | 1–18 | 45 | 2,5 | 10 | 2 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-1000/18000-45-3,0-Б | 1–18 | 45 | 3 | 10 | 1,5 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-1000/18000-47-2,5-Б | 1–18 | 50 | 2,5 | 10 | 2 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-1000/18000-47-3,2-Б | 1–18 | 47 | 3,2 | 12 | 1,8 | 136×186×52 | - | 220 |
| KADAMM УМШ-1000/18000-50-3,0-Б | 1–18 | 50 | 3 | 20 | 2 | 136×186×52 | ±2,5 | 220 |
| KADAMM УМШ-1000/18000-55-2,2-Б | 1–18 | 55 | 2,2 | 10 | 2,5 | 166×106,4×56,4 | ±1,5 | 220 |
| KADAMM УМШ-1000/2000-30-2,0-Б | 1–2 | 30 | 2 | 15 | 2 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-1000/20000-25-3,5-Б | 1–20 | 25 | 3,5 | 21 | 2 | 136×186×52 | ±2,5 | 220 |
| KADAMM УМШ-1000/20000-40-4,0-Б | 1–20 | 40 | 4 | 16 | 1,5 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-1000/40000-40-5,0-Б | 1–40 | 45 | 5 | 16(Psat) | 3 | 136×186×52 | ±4,5 | 220 |
| KADAMM УМШ-1000/5000-25-4,0-Б | 1–5 | 25 | 4 | 20 | 1,8 | 166×106,4×56,4 | - | 110 |
| KADAMM УМШ-12000/18000-20-4,0-Б | 12–18 | 20 | 4 | 15 | 1,5 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-12000/40000-30-4,0-Б | 12–40 | 30 | 4 | 5 | 2,5 | 136×186×52 | ±2,5 | 220 |
| KADAMM УМШ-16000/22000-35-2,5-Б | 16–22 | 35 | 2,5 | 19 | 2 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-16000/40000-20-3,5-Б | 16–40 | 20 | 3,5 | 16 | 2 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-17500/20200-20-2,0-Б | 17,5–20,2 | 20 | 2 | 2 | 1,5 | 136×186×52 | ±0,5 | 220 |
| KADAMM УМШ-17700/21200-30-8,0-Б | 17,7–21,2 | 30 | 8 | 10 | 2 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-18000/26500-30-4,0-Б | 18–26,5 | 30 | 4 | 5 | 1,8 | 136×186×52 | ±1 | 220 |
| KADAMM УМШ-18000/26500-45-3,2-Б | 18–26,5 | 45 | 3,2 | 10 | 1,8 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-18000/28000-20-4,0-Б | 18–28 | 20 | 4 | 8 | 1,6 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-18000/28000-28-3,0-Б | 18–28 | 28 | 3 | 5 | 1,8 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-18000/40000-25-5,0-P15-Б | 18–40 | 25 | 5 | 15 | 2 | 136×186×52 | ±2,5 | 220 |
| KADAMM УМШ-18000/40000-25-5,0-Б | 18–40 | 25 | 5 | 10 | 2 | 136×186×52 | ±3 | 220 |
| KADAMM УМШ-18000/40000-30-5,0-P20-Б | 18–40 | 30 | 5 | 20 | 2,5 | 136×186×52 | ±2,5 | 220 |
| KADAMM УМШ-18000/40000-40-3,5-Б | 18–40 | 40 | 3,5 | 8 | 2,5 | 120×90×46,2 | ±2,5 | 220 |
| KADAMM УМШ-18000/40000-40-4,5-Б | 18–40 | 40 | 4,5 | 6 | 2 | 136×186×52 | ±2,5 | 220 |
| KADAMM УМШ-18000/40000-45-4,0-Б | 18–40 | 45 | 4 | 10 | 2 | 166×106,4×56,4 | 3,5 | 220 |
| KADAMM УМШ-18000/40000-50-4,5-Б | 18–40 | 50 | 4,5 | 5 | 2 | 136×186×52 | ±3 | 220 |
| KADAMM УМШ-18000/40000-55-4,0-Б | 18–40 | 55 | 4 | 10 | 2 | 166×106,4×56,4 | ±3,5 | 110–220 |
| KADAMM УМШ-200/6000-42-1,3-Б | 0,2–6 | 42 | 1,3 | 15 | 2 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-2000/18000-18-3,0-Б | 2–18 | 18 | 3 | 10 | 1,5 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-2000/18000-28-3,0-Б | 2–18 | 28 | 3 | 10 | 1,5 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-2000/26500-25-4,0-Б | 2–26,5 | 25 | 4 | 8 | 1,8 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-2000/26500-48-5,0-Б | 2–26,5 | 48 | 5 | 10 | 2,5 | 136×186×52 | ±4,5 | 220 |
| KADAMM УМШ-2000/8000-20-4,0-Б | 2–8 | 20 | 4 | 8 | 1,6 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-20000/32000-40-2,5-Б | 20–32 | 40 | 2,5 | 10 | 2 | 136×186×52 | ±2,5 | 220 |
| KADAMM УМШ-23000/25000-35-2,0-Б | 23–25 | 35 | 2 | -3 | 1,8 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-23000/40000-34-3,5-Б | 23–40 | 34 | 3,5 | 10 | 2 | 136×186×52 | ±2,5 | 220 |
| KADAMM УМШ-25/1000-50-1,3-Б | 0,025–1 | 50 | 1,3 | 14 | 2,5 | 136×186×52 | - | 220 |
| KADAMM УМШ-25300/27200-50-1,8-Б | 25,3–27,2 | 50 | 1,8 | 5 | 1,5 | 136×186×52 | ±1 | 220 |
| KADAMM УМШ-26000/30000-25-5,0-Б | 26–30 | 25 | 5 | 20 (Psat) | 1,8 | 166×106,4×56,4 | - | 110 |
| KADAMM УМШ-26500/40000-20-3,0-Б | 26,5–40 | 20 | 3 | 5 | 1,5 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-30/1000-50-1,3-Б | 0,03–1 | 50 | 1,3 | 15 | 1,5 | 136×186×52 | ±2,5 | 220 |
| KADAMM УМШ-30/6000-25-5,0-Б | 0,03–6 | 25 | 5 | 10 | 2 | 136×186×52 | ±3 | 220 |
| KADAMM УМШ-3000/12000-24-3,0-Б | 3–12 | 24 | 3 | 21 | 1,5 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-3000/15000-15-3,0-Б | 3–15 | 15 | 3 | 8 | 1,5 | 136×186×52 | ±1,0 | 220 |
| KADAMM УМШ-39000/41000-30-3,2-Б | 39–41 | 30 | 3,2 | 10 | 2 | 136×186×52 | ±0,5 | 220 |
| KADAMM УМШ-400/8000-40-2,5-Б | 0,4–8 | 40 | 2,5 | 14 | 1,8 | 166×106,4×56,4 | ±1,5 | 110 |
| KADAMM УМШ-40000/53000-40-5,0-Б | 40–53 | 40 | 5 | 10 | 2 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-40000/60000-35-7,0-Б | 40–60 | 35 | 7 | 20 | 2 | 214×218×48 | ±2,5 | 220 |
| KADAMM УМШ-50/6000-25-4,0-Б | 0,05–6 | 25 | 4 | 22 | 2 | 136×186×52 | ±3 | 220 |
| KADAMM УМШ-50/90-15-3,2-Б | 0,05–0,09 | 15 | 3,2 | 10 | 1,5 | 136×186×52 | ±0,2 | 220 |
| KADAMM УМШ-500/18000-40-3,0-Б | 0,5–18 | 40 | 3 | 10 | 2,5 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-500/18000-40-3,5-Б | 0,5–18 | 40 | 3,5 | 12 | 2 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-500/18000-45-3,0-Б | 0,5–18 | 45 | 3 | 10 | 2,5 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-500/8000-20-2,5-Б | 0,5–8 | 20 | 2,5 | 20 | 2 | 166×106,4×56,4 | ±2 | 220 |
| KADAMM УМШ-50000/59000-40-5,5-Б | 50–59 | 40 | 5,5 | 10 | 2 | 136×186×52 | ±1 | 220 |
| KADAMM УМШ-5400/5900-35-0,8-Б | 5,4–5,9 | 35 | 0,8 | 10 | 1,4 | 136×186×52 | ±0,3 | 220 |
| KADAMM УМШ-57000/67000-30-5,0-Б | 57–67 | 30 | 5 | 10 | 2 | 136×186×52 | - | 220 |
| KADAMM УМШ-6000/18000-25-5,0-Б | 6–18 | 25 | 5 | 10 | 2 | 136×186×52 | ±3 | 220 |
| KADAMM УМШ-6000/18000-50-3,0-Б | 6–18 | 50 | 3 | 15 | 2 | 166×106,4×56,4 | ±1,5 | 220 |
| KADAMM УМШ-6000/40000-45-3,5-Б | 6–40 | 45 | 3,5 | 10 | 2 | 120×90×46,2 | ±2,5 | 220 |
| KADAMM УМШ-6000/40000-55-3,5-Б | 6–40 | 55 | 3,5 | 10 | 2 | 166×106,4×56,4 | ±3,5 | 220 |
| KADAMM УМШ-700/1100-20-2,5-Б | 0,7–1,1 | 20 | 2,5 | 13 | 1,5 | 136×186×52 | ±1 | 220 |
| KADAMM УМШ-700/1100-25-2,5-Б | 0,7–1,1 | 25 | 2,5 | 13 | - | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-700/8000-30-2,5-Б | 0,7–8 | 30 | 2,5 | 13 | 2 | 161×135×50 | ±2 | 220 |
| KADAMM УМШ-800/18000-25-3,5-Б | 0,8–18 | 25 | 3,5 | 13 | 2 | 136×186×52 | ±2,5 | 220 |
| KADAMM УМШ-8000/12000-15-4,0-Б | 8–12 | 15 | 4 | 13 | 1,5 | 136×186×52 | ±0,5 | 220 |
| KADAMM УМШ-8000/18000-20-4,0-Б | 8–18 | 20 | 4 | 8 | 1,6 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-8000/26500-15-3,5-Б | 8–26,5 | 15 | 3,5 | 8 | 1,5 | 136×186×52 | ±1,5 | 220 |
| KADAMM УМШ-8000/26500-40-6,5-Б | 8–26,5 | 40 | 6,5 | 18 | 2 | 136×186×52 | ±2 | 220 |
| KADAMM УМШ-950/2150-20-2,0-Б | 0,95–2,15 | 20 | 2 | 15 | 2 | 136×186×52 | ±1,5 | 220 |
Вопросы по серии
В каком диапазоне работает серия KADAMM УМШ-С?
Общий диапазон серии УМШ-С — 10 кГц – 67 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM УМШ-С?
В серии УМШ-С — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM УМШ-С?
Назовите артикул исполнения из таблицы, например «KADAMM УМШ-0,01/15000-12-7,0-Б», и количество.
Какие документы есть на серию KADAMM УМШ-С?
Техническое описание серии УМШ-С и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
