КАДАММ (KADAMM) · Серия ТЛ71xx
Стационарный аппарат GSM 2G/3G/4G в двух исполнениях: общего пользования либо с RFID-картами доступа. Корпус из холоднокатаной стали с порошковым покрытием, ЖК-экран, 16-кнопочная клавиатура из цинкового сплава. Антивандальная трубка со стальным шнуром внутри. Защита IP54 (опц. IP65), IK09. Питание 220 В либо 12 В.
GSM 2G/3G/4G
RFID контроль доступа
ЖК-экран · 16 клавиш
IP54 (опц. IP65) · IK09
220 В / 12 В
GSM 4G
Связь 2G/3G/4G
RFID
Контроль доступа
LCD
ЖК-экран
16 кн.
Цинковый сплав
IK09
10 Дж
3,5 кг
Вес
О модели

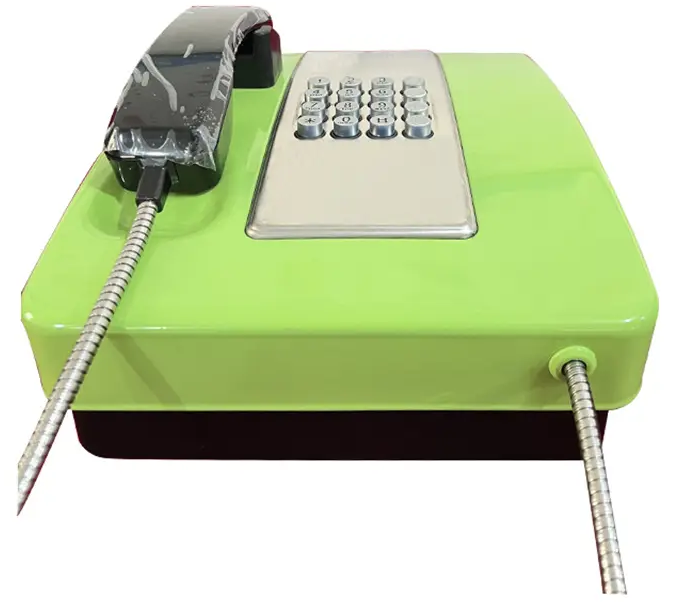

КАДАММ ТЛ7113-GSM — стационарный GSM-телефон с системой контроля доступа по RFID-картам. В линейке это единственный такой аппарат: помимо обычного режима общего пользования предлагается исполнение, в котором вызов проходит только после поднесения авторизованной RFID-карты. Сценарий вызова: снимите трубку, проведите RFID-картой, наберите номер. Так ограничивается круг лиц, которым разрешено пользоваться аппаратом, — типовой запрос предприятий, общежитий, медучреждений и режимных объектов.
Два варианта исполнения: с RFID-доступом либо общего пользования (без контроля). Исполнение указывается при заказе. Внешне оба варианта не различаются: корпус из холоднокатаной стали с порошковой окраской, ЖК-экран с информацией об операторе и уровне сигнала, 16-кнопочная антивандальная клавиатура из цинкового сплава. Питание — от сети 220 В или от резервного источника 12 В постоянного тока.
Ключевые преимущества
Система контроля доступа по RFID
Совершить звонок можно лишь после поднесения авторизованной бесконтактной карты. Круг пользователей тем самым ограничен — решение для общежитий, режимных объектов, контролируемых зон предприятий. Отдельно выпускается версия общего пользования (без RFID).
GSM 2G/3G/4G — работает везде
Работа во всех современных сотовых протоколах: GSM, UMTS-3G, LTE-4G. Провода, Ethernet и внешняя инфраструктура не нужны — достаточно SIM-карты и питания. Стандартно применяются SIM-карты Mini-SIM, опционально — Micro-SIM или Nano-SIM.
ЖК-экран с расширенной индикацией
Выводит входящую и исходящую информацию, имя оператора, уровень сигнала, температуру и прочие служебные данные. Работа аппарата под полным визуальным контролем.

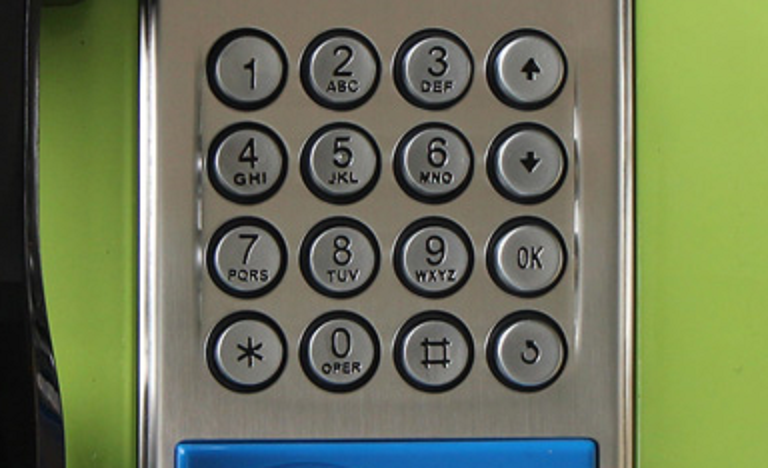

16 кнопок (12 + 4 функциональные)
12 стандартных цифровых клавиш и ещё 4 функциональные: регулировка громкости, подтверждение, возврат. Материал клавиатуры — цинковый сплав, исполнение антивандальное и водонепроницаемое.
Антивандальная трубка с внутренним стальным шнуром
Шнур трубки убран внутрь, что защищает его от перерезания и прочего вандализма. Место входа кабеля в корпус дополнительно закрывает люверс.
Питание 220 В или 12 В
Основной источник — сеть 220 В / 50 Гц, резервный — 12 В постоянного тока. Такая гибкость подходит и для стационарной офисной установки, и для постов с резервным аккумуляторным питанием.
Что означают стандарты защиты
GSM 2G + UMTS 3G + LTE 4G
Работа во всех современных стандартах сотовой связи. По 4G доступны голос HD-качества (VoLTE) и быстрая регистрация в сети. Там, где 4G-покрытие слабое, аппарат откатывается на 2G/3G.
RFID-контроль доступа
Авторизация пользователей по бесконтактным картам RFID. Если модуль RFID установлен, звонок возможен лишь после поднесения зарегистрированной в системе карты к считывателю на корпусе.
IP54 / IP65
В базе — защита от пыли и брызг воды (IP54). Опционально — полная пылезащита и защита от струй воды (IP65) для уличной установки под навесом.
IK09 (10 Дж)
Корпус держит удар стальной болванкой массой 5 кг, сброшенной с высоты 200 мм. Этого достаточно для общественных мест и промышленных применений.
Технические характеристики
| Связь и контроль доступа | |
|---|---|
| Тип аппарата | стационарный GSM-телефон с RFID |
| Протоколы связи | GSM 2G / UMTS 3G / LTE 4G |
| Варианты исполнения | с RFID-доступом ИЛИ общего пользования |
| Сценарий с RFID | снять трубку → провести картой → набрать номер |
| SIM-карта (стандарт) | Mini-SIM 25×15 мм |
| SIM (опционально) | Micro-SIM 15×12, Nano-SIM 12,3×8,8 мм |
| Микрофон с шумоподавлением | доступен опционально |
| Регулировка громкости | есть |
| Корпус и защита | |
|---|---|
| Материал корпуса | холоднокатаная сталь с порошковым покрытием |
| Цвет (стандарт) | жёлто-зелёный |
| Цвет (опционально) | по запросу |
| Степень защиты | IP54 (опционально IP65) |
| Ударопрочность | IK09 (10 Дж) |
| Класс защиты от коррозии | WF1 |
| Антивандальная трубка | с внутренним стальным шнуром и люверсом |
| Рычажный переключатель | магнитогерконовый (в трубке) |
| Дисплей и клавиатура | |
|---|---|
| ЖК-экран | входящие/исходящие, оператор, сигнал, температура |
| Клавиатура | 16 кнопок |
| Цифровые клавиши | 0–9, *, # — 12 шт. |
| Функциональные клавиши | регулировка громкости, подтверждение, возврат |
| Материал клавиш | цинковый сплав, антивандальный |
| Считыватель RFID (опц.) | встроенный на лицевой панели |
| Уровень сигнала вызова | ≥ 80 дБ |
| Полоса частот микрофона | 250–3000 Гц |
| Питание, габариты, климат | |
|---|---|
| Питание | 220 В / 50 Гц или 12 В DC |
| Потребляемый ток в ожидании | ≤ 0,2 А |
| Габариты (В×Ш×Г) | 320 × 256 × 152 мм (с трубкой) |
| Вес нетто | 3,5 кг |
| Способ установки | настенный |
| Температура эксплуатации | от −40 до +70 °C |
| Среднее время восстановления | не более 30 минут |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
IP-протоколы и кодеки
GSM 2G
UMTS 3G
LTE 4G
Голосовые вызовы
SMS
DTMF-сигнализация
Mini-SIM 25×15 мм
Micro-SIM 15×12 мм (опц.)
Nano-SIM 12,3×8,8 мм (опц.)
RFID-считыватель (опц.)
Сравнение с похожими моделями
ТЛ7113-GSM — единственный GSM-аппарат КАДАММ с системой контроля доступа по RFID-картам. Ниже приведено сравнение с прочими моделями серии.
| Параметр | ТЛ7113-GSM ◀ | ТЛ7601-GSM | ТЛ7801-GSM | ТЛ7204-GSM |
|---|---|---|---|---|
| Фото | |  |  |  |
| Связь | GSM 2G/3G/4G | GSM 2G/3G/4G | GSM 2G/3G/4G | GSM 2G/3G |
| RFID-контроль доступа | Опционально | Нет | Нет | Нет |
| ЖК-экран | Есть | Есть | Опц. | Нет |
| Клавиатура | 16 (12+4 F) | 16 (12+4 F) | 15 + память + SOS / БН | Нет (hot-line) |
| Корпус | Сталь с порошковым покрытием | Прокатанная сталь | Литой алюминий с заклёпочным швом | Инженерный пластик |
| Степень защиты | IP54 (опц. IP65) | IP65 | IP68 | IP65 |
| Ударопрочность | IK09 (10 Дж) | — | IK10 (20 Дж) | IK9 (10 Дж) |
| Звонок | ≥ 80 дБ | — | > 90 дБ | > 90 дБ |
| Габариты | 320×256×152 мм | 200×390×150,4 мм | Крупный | 324,6×289×148,1 мм |
| Вес | 3,5 кг | — | 8 кг | 2 кг |
| Применение | Контроль доступа | Универсальное | Тяжёлая промышленность | Экстренная связь, бюджет |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ7113-GSMТребуется ограничить круг лиц, которым разрешено пользоваться аппаратом (RFID-доступ)
Место установки — общежитие, режимный объект, контролируемая зона предприятия
Базовый сценарий общего пользования (без RFID) доступен тоже — одна модель закрывает оба случая
Экстремальные характеристики защиты не нужны (под IP68/IK10 берите ТЛ7801-GSM)
Место установки — общежитие, режимный объект, контролируемая зона предприятия
Базовый сценарий общего пользования (без RFID) доступен тоже — одна модель закрывает оба случая
Экстремальные характеристики защиты не нужны (под IP68/IK10 берите ТЛ7801-GSM)
Области применения
Студенческие и рабочие общежития
У каждого жителя своя RFID-карта с лимитом либо допуском к определённым направлениям связи. Расходы на связь администрация контролирует, злоупотребления исключены.
Режимные предприятия
Контролируемые зоны предприятий ОПК, НИИ, нефтехимии. Звонить могут только авторизованные сотрудники, а журнал использования аппарата ведёт система доступа.
Медицинские учреждения
Пансионаты, реабилитационные центры, психиатрические клиники. Через RFID-доступ звонки пациентов контролируются согласно установленным правилам.
Исправительные учреждения
СИЗО, колонии, спецприёмники. Звонки заключённых идут строго по расписанию и только на разрешённые номера — контроль обеспечивают RFID-карты с ограничениями.
Гостиницы и пансионаты
Звонки гостей привязываются к номеру через RFID-карту, счёт выставляется автоматически на стороне системы. Вариант для хостелов и бюджетных гостиниц.
Удалённые промышленные посты
Резервная GSM-связь на объектах без проводной телефонии. RFID-доступ даёт контроль над использованием аппарата вахтовым персоналом.
Монтаж и настройка
- 1Выберите вариант исполнения — с RFID-доступом либо общего пользования. Заказ оформляется на конкретное исполнение.
- 2Вскройте упаковку, сверьте комплектность. Подготовьте SIM-карту нужного оператора (стандартный формат — Mini-SIM 25×15 мм).
- 3Вставьте SIM-карту в слот аппарата. Для RFID-версии дополнительно подготовьте мастер-карту администратора.
- 4Разметьте крепёжные отверстия. Трубку обычно располагают на высоте 1400–1500 мм от пола.
- 5Смонтируйте аппарат на вертикальной поверхности с помощью монтажного комплекта.
- 6Подведите питание: 220 В от сети либо 12 В от резервного источника — по принятой схеме питания.
- 7Подайте питание и дождитесь регистрации в сети сотового оператора: имя оператора и уровень сигнала появятся на ЖК-экране.
- 8Для RFID-версии через сервисный режим запрограммируйте пользовательские карты. Отработайте сценарий: снять трубку → провести картой → набрать номер.
Опции по запросу
Цены и сроки изготовления опций уточняйте у менеджера.
Исполнение с RFID-доступом
Считыватель RFID встроен в лицевую панель. В поставку входит мастер-карта для регистрации пользовательских карт. Указывается при заказе.
Исполнение общего пользования
Исполнение без считывателя RFID: обычный стационарный GSM-телефон. Для офисов и удалённых постов, где контроль доступа не требуется.
Степень защиты IP65
Опция для уличной установки. Полная защита от пыли и от струй воды с любого направления.
Цвет корпуса по запросу
Базовый цвет — жёлто-зелёный. По запросу возможны другие цвета RAL.
Micro-SIM или Nano-SIM
В стандарте — Mini-SIM 25×15 мм. Опционально слот под Micro-SIM либо Nano-SIM.
Дополнительный микрофон с шумоподавлением
Активный фильтр для шумных помещений. Фоновый шум снижается на 15–20 дБ.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Мастер-карта RFID (для версии с RFID) | опция |
| Кабель питания | ✓ |
| Монтажный комплект | ✓ |
| Паспорт / Руководство* | ✓ |
| Инструкция по настройке* | ✓ |
* Руководство и инструкция выдаются на каждые 10 или менее аппаратов в один адрес. SIM-карта в комплект не входит. Пользовательские RFID-карты заказываются отдельно в нужном количестве.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Как именно работает RFID-доступ?Сценарий вызова в режиме RFID-доступа: (1) пользователь снимает трубку, (2) подносит свою RFID-карту к считывателю на лицевой панели, (3) после успешной авторизации набирает требуемый номер. Без карты аппарат звонок не пропустит. В режиме общего пользования шаг с картой из сценария вызова исключён.
Можно ли заказать без RFID?Да, это отдельный вариант исполнения. Поставка идёт в одном из двух режимов: с RFID-контролем доступа ИЛИ общего пользования. Внешний вид и большинство характеристик совпадают, различие — только в наличии модуля RFID.
Сколько пользовательских карт можно зарегистрировать?Конкретное количество приводится в спецификации выбранной модификации — как правило, это от нескольких десятков до сотен карт. Для каждой карты задаются собственные лимиты и разрешённые направления вызовов. По конкретному проекту уточняйте у менеджера КАДАММ.
Какие RFID-карты подходят?Тип карт согласуется при заказе (обычно это 125 кГц EM-Marin либо 13,56 МГц Mifare). Под объект можно подобрать карты, которые уже работают в других системах доступа предприятия, — чтобы не плодить разные пропуска.
Чем ТЛ7113-GSM отличается от ТЛ7601-GSM?ТЛ7601-GSM — полнофункциональный GSM-телефон без RFID-доступа, в прокатанном стальном корпусе с защитой IP65. У ТЛ7113-GSM есть уникальная опция — контроль доступа по RFID-картам, корпус из холоднокатаной стали с порошковой окраской и базовой защитой IP54. Выбирают по тому, нужен ли контроль доступа.
Подходит ли для общежитий?Да, это одно из типовых применений. Житель получает RFID-карту с лимитом расхода либо со списком разрешённых направлений. Использование аппарата и расходы на связь администрация общежития контролирует централизованно.
Что входит в комплект для RFID-версии?В базовый комплект входят аппарат, мастер-карта администратора, кабель питания, монтажный комплект и паспорт. Пользовательские RFID-карты для жителей или сотрудников заказываются отдельно, в нужном количестве.
Подходит ли для уличной установки?В базовом IP54 — исключительно под навесом либо в закрытом помещении. Под открытую уличную установку заказывайте версию IP65. Если условия предельно жёсткие, рассмотрите ТЛ7801-GSM с защитой IP68.
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
