КАДАММ (KADAMM) · Серия ТЛ3821
IP-телефон (SIP 2.0) с ЖК-дисплеем, клавиатурой из нержавеющей стали и светодиодным проблесковым маячком, который дублирует входящий звонок светом. Литой алюминиевый корпус закрыт защитной дверцей, степень защиты IP65 (опционально IP66), класс IK9. MTTF 20 000 часов.
IP-телефон · SIP 2.0
С маячком
ЖК-дисплей + клавиатура
IP65 · IK9 · −40...+70°C
PoE или DC 12В
SIP 2.0
Протокол связи
IP65
IP66 опц.
IK9
Антивандальность
−40..+70
°C диапазон
20 000
часов MTTF
5 кг
Вес
О модели
ТЛ3821 — всепогодный IP-телефон общепромышленного назначения, ключевая особенность которого вынесена на верх корпуса: светодиодный проблесковый маячок визуально дублирует входящий звонок. В условиях высокого шума, где обычный звонок не слышно, это принципиально. Корпус отлит из алюминиевого сплава и закрыт защитной дверцей; внутри размещены ЖК-дисплей и металлическая клавиатура из нержавеющей стали на 12 стандартных кнопок. Поддерживаются 2 SIP-линии, кодеки G.711/G.722/G.729, полный дуплекс. Питание — PoE либо адаптер DC 12В/1А. Средняя наработка на отказ составляет 20 000 часов.
Проблесковый маячок здесь работает как инструмент, а не как украшение. В цехах, на шумном производстве, рядом с работающим оборудованием диспетчер заметит вызов прежде, чем расслышит его. Одна не пропущенная тревога — одна предотвращённая аварийная ситуация.
Ключевые преимущества

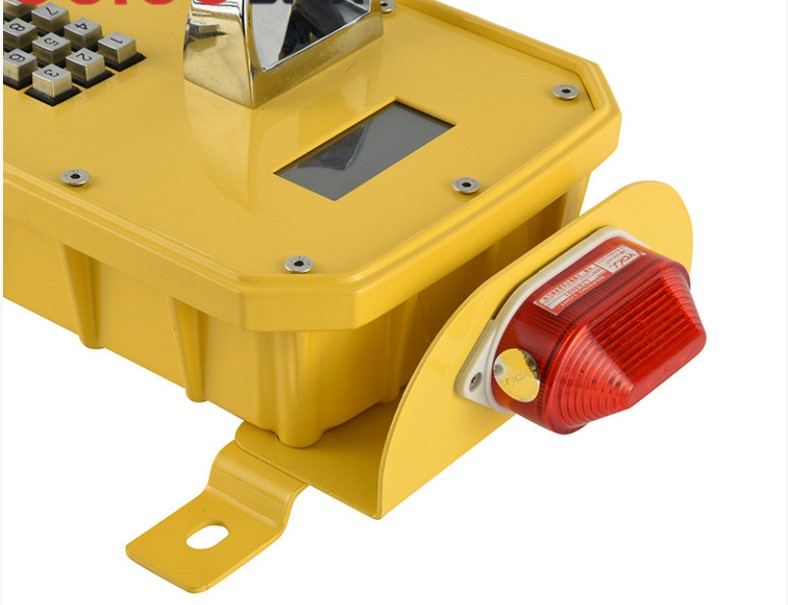

Проблесковый маячок
Светодиодный маячок на верху корпуса повторяет входящий звонок — заметен на шумном производстве.

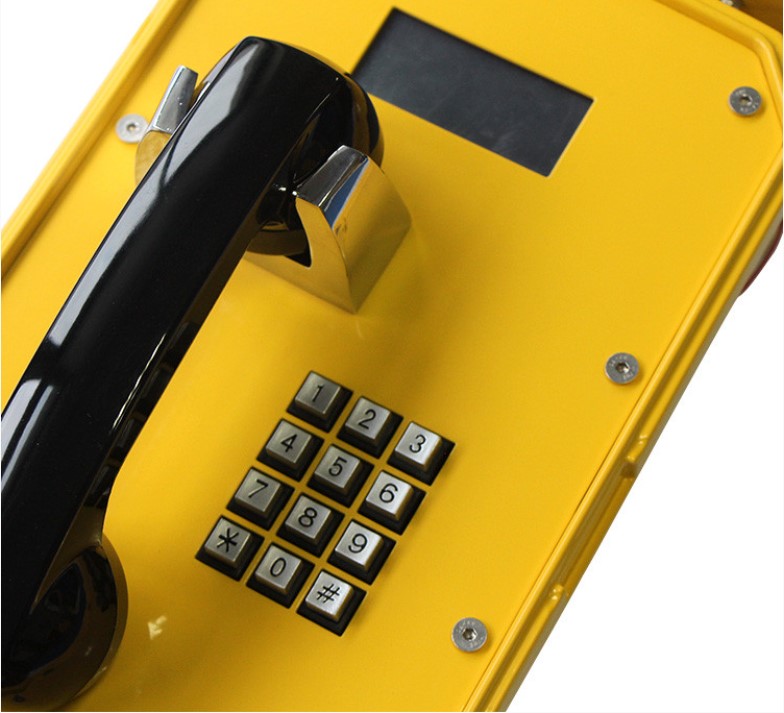

ЖК-дисплей
Выводит набранный номер, длительность разговора, время и прочую служебную информацию.

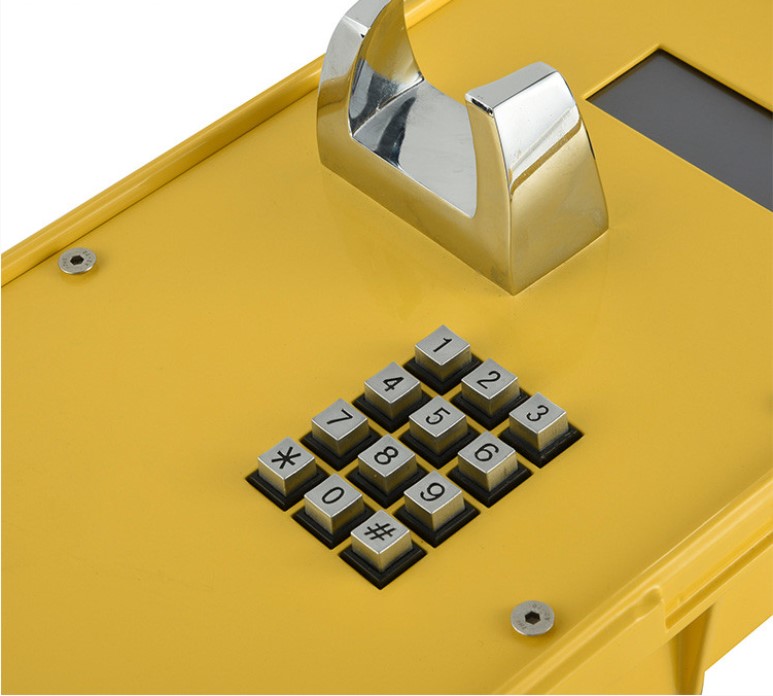

Клавиатура из нержавейки
Стандартные 12 цифровых кнопок, в том числе * и #. Стойкость к коррозии.
Литой алюминиевый корпус
Корпус цельнолитой, с защитной дверцей. Удар 10 Дж — класс IK9.
Защита IP65 (IP66 опц.)
Защита от пыли и струй воды. Исполнение рудничное нормальное РН-1.
Диапазон −40...+70°C
Сибирь, Крайний Север, улица, неотапливаемые помещения — ограничений нет.
2 SIP-линии + эхоподавление
Связь резервируется. Дуплекс полный, громкая связь идёт через динамик 2 Вт.
MTTF 20 000 часов
Средняя наработка на отказ высокая — в 2 раза больше, чем у стандартных моделей серии.
Что означают стандарты защиты
IP65
Пыль не проникает, струи воды со всех сторон не страшны. Базовое исполнение.
IP66
Стойкость к мощным струям воды. Опция для самых сложных условий.
IK9
Удар 10 Дж — как падение груза 2 кг с высоты 50 см.
РН-1
Исполнение рудничное нормальное. Допуск к применению в рудниках и шахтах.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | IP (SIP 2.0) |
| Питание | PoE или DC 12В / 1А (опция) |
| Клавиатура | 12 кнопок из нержавеющей стали |
| Дисплей | ЖК — номер, длительность, время |
| Световое оповещение | Светодиодный проблесковый маячок |
| Режим связи | Полный дуплекс |
| MTTF | 20 000 часов |
| Корпус и габариты | |
|---|---|
| Материал корпуса | Литой алюминиевый сплав |
| Защита корпуса | IP65 (IP66 опц.) / IK9 |
| Уровень изоляции | Рудничное нормальное РН-1 |
| Защитная дверца | Есть |
| Габариты (В×Ш×Г) | 406 × 200 × 76 мм (без трубки) |
| Вес | 5 кг (прибл.) |
| Крепление | К вертикальной поверхности |
| Аудио и оповещение | |
|---|---|
| Громкость звонка (1 м) | ≥ 80 дБ |
| Аудиоусилитель | 2,4 Вт |
| Динамик громкой связи | 2 Вт |
| Эхоподавление | Есть |
| Кабельные вводы и сеть | |
|---|---|
| Питание PoE | 1 × PG11 |
| Питание DC 12В | 2 × PG11 |
| Интерфейс сети | LAN 10/100BASE-TX + WAN 10/100BASE-TX |
| В комплекте | Кабель Ethernet RJ-45, шнур питания |
| Условия эксплуатации | |
|---|---|
| Температура | −40 до +70°C |
| Атм. давление | 80–110 кПа |
| Относительная влажность | до 95% |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
2 SIP-аккаунта
G.711
G.722
G.729
IPv4
TCP
UDP
TFTP
RTP
RTCP
DHCP
LAN 10/100
WAN 10/100
Сравнение с похожими моделями
По назначению ТЛ3821 примыкает к другим всепогодным IP-телефонам серии ТЛ38xx в литом алюминиевом корпусе. Отличают его встроенный проблесковый маячок и увеличенная наработка до отказа (20 000 часов).
| Параметр | ТЛ3821 ◀ | ТЛ3820 | ТЛ3820-БН |
|---|---|---|---|
| Фото | |  |  |
| Проблесковый маячок | Есть (LED) | Нет | Нет |
| ЖК-дисплей | Есть | Нет | Нет |
| Клавиатура | 12 кнопок (нерж. сталь) | Металлическая | Нет |
| Набор номеров | Любые номера | Любые + автонабор | Только автонабор |
| Материал корпуса | Литой алюминий | Литой алюминий | Литой алюминий |
| Защита корпуса | IP65 (IP66 опц.) | IP66 (IP67 опц.) | IP66 (IP67 опц.) |
| Диапазон температур | −40...+70°C | −40...+60°C | −40...+60°C |
| Средняя наработка (MTTF) | 20 000 ч | 10 000 ч | 20 000 ч |
| Громкая связь | Динамик 2 Вт встроен | Нет | Нет |
| Габариты | 406×200×76 мм | 332×200×75 мм | 332×200×75 мм |
| Вес | 5 кг | 5 кг | 5 кг |
| Карточка | Текущая | Смотреть → | Смотреть → |
Когда выбирать ТЛ3821Шумное производство, где нужно видеть входящий звонок (проблесковый маячок).
Требуется ЖК-дисплей для отображения номера и длительности разговора.
Объект — рудник или шахта, где уровень изоляции РН-1 обязателен.
Нужен температурный диапазон до +70°C (у ТЛ3820 потолок +60°C).
Наработка критична: здесь 20 000 часов, у базового ТЛ3820 — 10 000.
Требуется ЖК-дисплей для отображения номера и длительности разговора.
Объект — рудник или шахта, где уровень изоляции РН-1 обязателен.
Нужен температурный диапазон до +70°C (у ТЛ3820 потолок +60°C).
Наработка критична: здесь 20 000 часов, у базового ТЛ3820 — 10 000.
Области применения
Шумные цеха и производство
Маячок повторяет звонок визуально — при уровне шума более 80 дБ это критично.
Шахты и рудники
Литой алюминий, IP65, рудничное исполнение РН-1. Работа в подземных выработках.
Нефтегаз и химия
Агрессивные среды, объекты повышенной ответственности с требованиями к надёжности связи.
Северные территории
Сибирь, Крайний Север. Рабочий диапазон до −40°C.
Портовая инфраструктура
Влажность, открытые площадки. Проблесковый маячок различим издалека.
Металлургия и литейка
Шум, пыль, высокие температуры — под такое сочетание и нужен именно такой аппарат.
Монтаж и настройка
- 1Подберите место установки, учитывая вес аппарата (5 кг) и обзор проблескового маячка: он должен попадать в поле зрения оператора/диспетчера.
- 2Зафиксируйте аппарат на вертикальной поверхности. Литой алюминиевый корпус нуждается в надёжном монтажном основании.
- 3Проведите кабель через гермоввод PG11. При PoE используется один ввод — кабель Ethernet несёт питание и данные. При DC 12В вводов два: сеть плюс питание от адаптера.
- 4Зайдите в веб-интерфейс аппарата через браузер (IP-адрес статический либо полученный по DHCP). Пропишите SIP-аккаунты (до 2 шт.) и параметры звонка.
- 5Убедитесь, что дисплей работает, набор с клавиатуры проходит, а маячок отрабатывает входящий вызов. Оцените громкость звонка и качество связи.
Опции по запросу
Цену и сроки изготовления опций уточните у менеджера.
Защита IP66
Усиленная защита от пыли и от мощных струй воды. Для самых сложных условий.
Питание DC 12В
Питание через адаптер 12В/1А вместо PoE (отдельный заказ). Задействуются 2 ввода PG11.
Индивидуальный цвет корпуса
Жёлтый — базовый. Другие цвета по согласованию.
Преднастройка SIP
Поставка с уже прописанными SIP-аккаунтами заказчика.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный ТЛ3821 | ✓ | ✓ |
| Кабель Ethernet RJ-45 | ✓ | ✓ |
| Шнур питания | — | ✓ |
| Монтажный комплект | ✓ | ✓ |
| Паспорт / руководство по эксплуатации* | ✓ | ✓ |
| Инструкция по настройке (англ.)* | ✓ | ✓ |
| PoE-инжектор 48В 0,5А (опционально) | опция | — |
| Адаптер DC 12В / 1А | — | ✓ |
* Прилагаются к каждым 10 или менее аппаратам, поставляемым в один адрес.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Зачем нужен проблесковый маячок?На производственных площадках, в цехах, вблизи работающего оборудования уровень фонового шума нередко перекрывает громкость самого звонка, и оператор физически не слышит вызов. Светодиодный маячок сверху корпуса даёт визуальное дублирование: вспышки различимы периферийным зрением, даже когда человек отвлечён. Доля отвеченных вызовов в критических ситуациях за счёт этого растёт.
Чем отличается от ТЛ3820?ТЛ3820 — базовый IP-телефон с клавиатурой, но без дисплея и без маячка. ТЛ3821 добавляет к нему ЖК-дисплей, проблесковый маячок, встроенную громкую связь (динамик 2 Вт), увеличенную наработку (20 000 ч против 10 000 ч) и расширенный до +70°C температурный диапазон. Основа при этом общая — литой алюминиевый корпус и 2 SIP-линии.
Что такое рудничное нормальное исполнение РН-1?РН-1 — уровень изоляции электрооборудования, допускающий работу в рудниках и шахтах, где нет опасности взрыва метана и угольной пыли (в отличие от взрывозащищённого РВ-1). Для подземных объектов категории «нормальные» это стандартная промышленная сертификация.
В чём разница между IP65 и IP66?IP65 означает защиту от пыли и от струй воды с любого направления под давлением 30 кПа, IP66 — стойкость к мощным струям воды под давлением 100 кПа. Большинству объектов хватает IP65; IP66 берут для моек под высоким давлением, открытых причалов с брызгами и регионов с сильными ливнями.
Можно ли использовать в шахте с газом?Взрывозащита уровнем изоляции РН-1 не предусмотрена. Шахтам категории «взрывоопасные» (газ, угольная пыль) нужны аппараты исполнения РВ (рудничное взрывобезопасное) или РО (рудничное особовзрывобезопасное). Категорию своей шахты уточните у главного инженера по ТБ до подбора оборудования.
Совместим с облачными АТС?Да. Аппарат ТЛ3821 работает по SIP 2.0 (RFC3261), поэтому подходит любым SIP-серверам, в том числе облачным АТС — Mango Office, UIS, Яндекс.Телефония, МТТ и другим. Понадобится устойчивое интернет-соединение на объекте.
Гарантии и сервис
Гарантия
3 года от производителя
При соблюдении условий эксплуатации.
MTTF
20 000 часов
Среднее время до отказа — в 2 раза выше показателя стандартных моделей.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
