Телефон SIP 2.0 с антивандальной металлической клавиатурой, предназначенный для промышленных объектов. Корпус — литой алюминиевый сплав с рёбрами жёсткости, защита IP66 (опционально IP67), класс IK9. Питание PoE либо DC 12В. Рабочие температуры −40...+60°C.
О модели

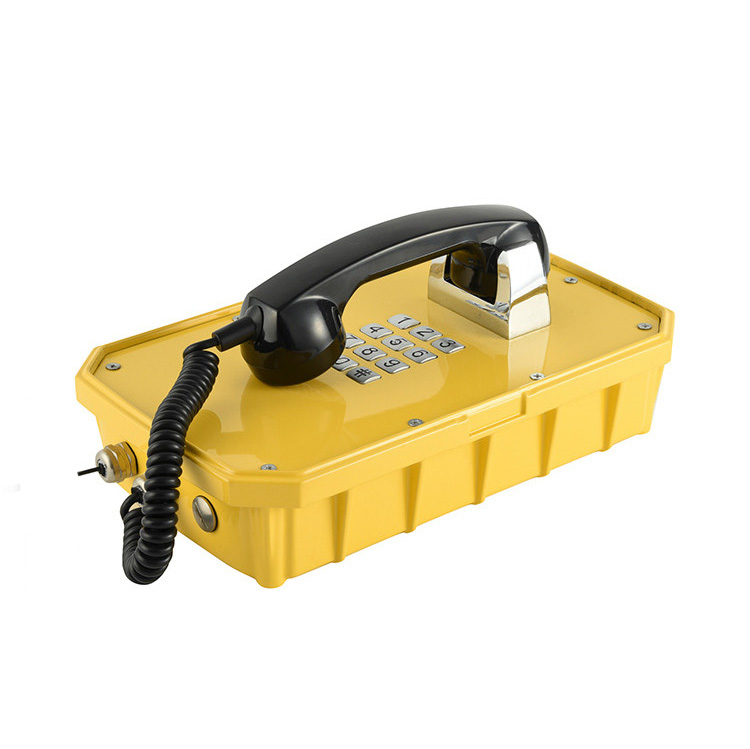

ТЛ3820 — промышленный аппарат IP-телефонии (SIP 2.0), рассчитанный на самые сложные условия эксплуатации. Корпус получен литьём под давлением из алюминиевого сплава и усилен рёбрами жёсткости. Клавиатура — металлическая, вандалозащищённая. Трубка повышенной прочности, с усиленным шумоподавлением. Пыль и мощные струи воды удерживает степень защиты IP66 (опционально IP67). Аппарат работает с 2 SIP-линиями, кодеками G.711/G.722/G.723/G.726/G.729 и эхоподавлением G.167/G.168. Питается по PoE либо от адаптера 12В/1А.
Варианты исполнения
Арт. ТЛ3820 (PoE)
ТЛ3820 — питание PoE
Арт. ТЛ3820 (12V)
ТЛ3820 — питание DC 12В
Ключевые преимущества
Что означают стандарты защиты
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | IP (SIP 2.0) |
| Питание | PoE или DC 12В / 1А |
| Ток в режиме ожидания | ≤ 0,2 А |

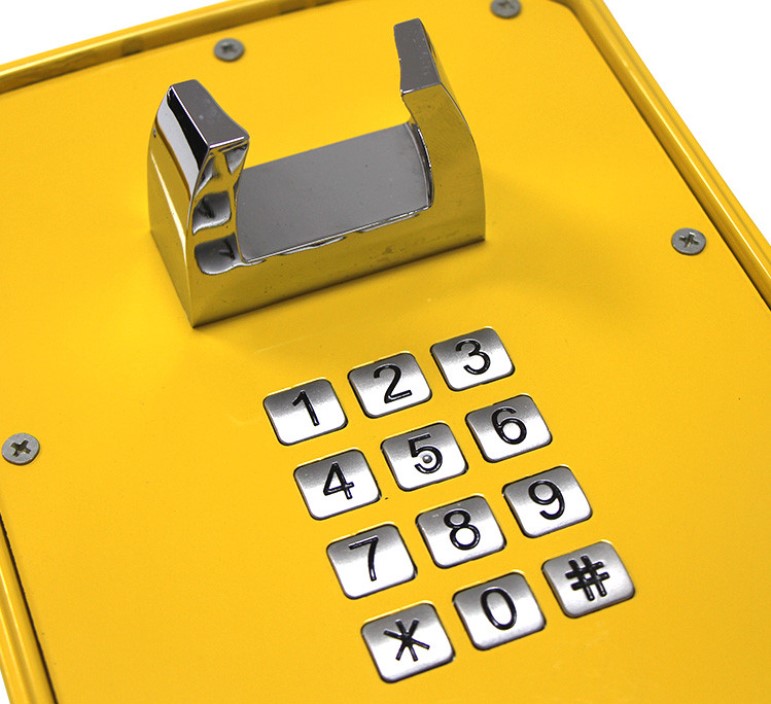

| Клавиатура | Металлическая антивандальная |
| Режим связи | Полный дуплекс |
| Средняя наработка | 10 000 часов |
| Время восстановления | не более 30 мин. |
| Корпус и габариты | |
|---|---|
| Корпус | Литой алюминиевый сплав с рёбрами жёсткости |
| Защита корпуса | IP66 (IP67 опц.) / IK9 |
| Коррозионная стойкость | WF1 |
| Цвет | Жёлтый (красный, синий, серый — по запросу) |
| Габариты (В×Ш×Г) | 332 × 200 × 75 (143 с трубкой) мм |
| Размер упаковки | 440 × 290 × 210 мм |
| Вес | 5 кг (прибл.) |
| Условия эксплуатации | |
|---|---|
| Температура | −40 до +60°C |
| Атмосферное давление | 80–110 кПа |
| Относительная влажность | не более 95% |
| Монтаж | К вертикальной поверхности |
| Аудио и кабельные вводы | |
|---|---|
| Полоса частот | 250–3000 Гц |
| Громкость звонка (1 м) | ≥ 80 дБ (А) |
| Эхоподавление | G.167 / G.168 |
| Кабельный ввод | PG11 |
IP-протоколы и кодеки
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный ТЛ3820 | ✓ | ✓ |
| Кабель Ethernet RJ-45 | ✓ | ✓ |
| Монтажные кронштейны с крепежом | ✓ | ✓ |
| Паспорт / руководство по эксплуатации* | ✓ | ✓ |
| Инструкция по настройке (англ.)* | ✓ | ✓ |
| PoE-инжектор 48В 0,5А (опционально) | опция | — |
| Адаптер AC-220/DC-12В 1А | — | ✓ |
* Полагается на каждые 10 или менее аппаратов, поставляемых в один адрес.
Сравнение с похожими моделями
ТЛ3820 относится к линейке тяжёлых всепогодных аппаратов КАДАММ. Ближайшая альтернатива — модель ТЛ3820-БН (такой же корпус, но без клавиатуры и с автонабором).
| Параметр | ТЛ3820 ◀ | ТЛ3820-БН |
|---|---|---|
| Фото | |  |
| Клавиатура | Металлическая | Нет |
| Набор номеров | Любые + автонабор | Только автонабор |
| Материал корпуса | Литой алюминий | Литой алюминий |
| Защита корпуса | IP66 / IP67 опц. | IP66 / IP67 опц. |
| Диапазон температур | −40...+60°C | −40...+60°C |
| Средняя наработка | 10 000 ч | 20 000 ч |
| Ток в режиме ожидания | ≤ 0,2 А | ≤ 0,1 А |
| Габариты | 332×200×75 мм | 332×200×75 мм |
| Вес | 5 кг | 5 кг |
| Карточка | Текущая | Смотреть → |
ТЛ3820-БН — корпус тот же, но назначение узкое: горячая линия экстренной связи с автонабором одного номера. Наработка больше (20 000 ч), потребление ниже.
Схема подключения
Регистрация выполняется на SIP-сервере, поддерживается до 2 аккаунтов для резервирования. Питание подаётся по PoE патч-кордом RJ-45 через гермоввод PG11 либо от адаптера 12В/1А. С клавиатуры набирается любой номер, есть и автонабор запрограммированного.
Области применения
Монтаж и настройка
- 1Подбирая место установки, учтите вес аппарата (5 кг) — основание должно нести такую нагрузку. Высоту определяют регламенты объекта.
- 2Смонтируйте аппарат на вертикальной поверхности, используя монтажные кронштейны из комплекта.
- 3Кабель заводится через гермоввод PG11. Вариант PoE — один Ethernet-кабель (данные и питание вместе). Вариант 12В — сетевой патч-корд плюс кабель питания от адаптера.
- 4В браузере откройте веб-интерфейс аппарата (адрес получен по DHCP либо задан статически). Согласно инструкции внесите до 2-х SIP-аккаунтов, параметры вызовов и сетевые настройки.
- 5Протестируйте набор с клавиатуры и автонабор, если он настроен. Громкость разговора при необходимости отрегулируйте.
Опции по запросу
Сроки изготовления и стоимость опций уточняйте у менеджера.
Сертификация
Частые вопросы
Гарантии и сервис
Гарантия
3 года от производителя
При соблюдении условий эксплуатации.
Доставка
По всей России
Сроки и условия — у менеджера
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции
Ремонт
не более 30 мин
Среднее время восстановления
