КАДАММ (KADAMM) · Серия ТЛ32xx
Аппарат IP/SIP с полной клавиатурой на 12 кнопок и отдельной кнопкой прямого вызова диспетчера. Той же кнопкой включается громкая связь, трубку снимать не нужно. Корпус — холоднокатаная сталь с порошковым покрытием, IP55. Питание PoE либо DC 12 В, протокол SIP 2.0, порты LAN+WAN, аудиоусилитель 3 Вт, диапазон −30…+70 °C.
IP/SIP · кнопка прямого вызова
12 кнопок + громкая связь
Сталь + порошковое покрытие
IP55 · настенный
PoE / DC 12 В · LAN+WAN
SIP
2.0 (RFC-3261)
1 кн.
Прямой вызов
12 кн.
Полный набор
IP55
Защита
3 Вт
Аудиоусилитель
4,5 кг
Вес
О модели

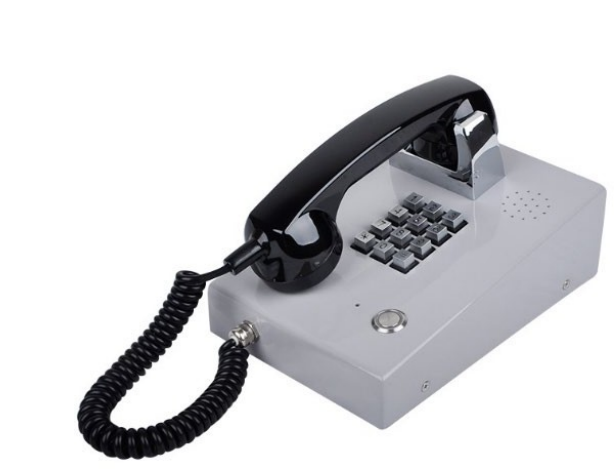

КАДАММ ТЛ3203 — промышленный IP (SIP) телефонный аппарат с полной 12-кнопочной клавиатурой и отдельной кнопкой прямого вызова абонента (диспетчера). Этой же кнопкой включают громкую связь: нажимаете её, не снимая трубку, и набираете нужный номер. Номер заносится в память дистанционно, через веб-интерфейс. Корпус изготовлен из холоднокатаной стали с порошковым покрытием, клавиатура — из цинкового сплава. Держатель трубки оснащён магнитогерконовым датчиком. От атмосферных воздействий защищает IP55.
Сочетание полного набора и быстрого вызова. Отдельная кнопка даёт мгновенный вызов диспетчера либо включает громкую связь — набор hands-free без снятия трубки. Полная клавиатура позволяет набирать любые SIP-номера. Порты LAN+WAN обеспечивают гибкую сетевую топологию. Громкую связь усиливает аудиоусилитель 3 Вт. Цвет серый (жёлтый, красный или опционально). Есть соответствие CE, FCC, RoHS, ISO 9001.
Ключевые преимущества
Кнопка прямого вызова диспетчера
Одно нажатие отдельной кнопки — и вызов уходит заранее заданному абоненту, то есть диспетчеру. Она же активирует громкую связь: нажали, не снимая трубку, и набрали номер. Сам номер записывается удалённо через веб-интерфейс.
Полная 12-кнопочная клавиатура
Клавиши 0–9, * и # позволяют набрать любой SIP-номер и добавочный. Клавиатура отлита из цинкового сплава — антивандальная и водонепроницаемая. Полный набор сочетается с быстрой кнопкой вызова.
IP/SIP с LAN+WAN портами
Протокол SIP 2.0 (RFC-3261), кодеки G.711/G.722/G.729, поддержка RTP, полный дуплекс. Два независимых порта — LAN и WAN 10/100BASE-TX с Auto-MDIX (RJ-45): топология сети гибкая, допускается подключение проходным способом.
Питание PoE или DC 12 В
При PoE сеть и электропитание идут по одному Ethernet-кабелю. DC 12 В применяют на автономных постах с резервным питанием. Ток в режиме ожидания ≤ 1 мА.
Корпус из стали с порошковым покрытием
Холоднокатаная сталь с порошковым покрытием даёт стойкое антикоррозийное и антивандальное исполнение. Стандартный цвет серый (жёлтый, красный или другой — по запросу).
Защита IP55, широкий климат
Пыль и струи воды корпусу не страшны (IP55). Эксплуатация при −30…+70 °C, влажность до 95 %. Для шумных зон предусмотрен аудиоусилитель 3 Вт громкой связи.
Что означают стандарты защиты
SIP 2.0 (RFC-3261)
Промышленный стандарт IP-телефонии. Работает с современными SIP-АТС — Asterisk, FreePBX, 3CX, Cisco, Avaya и др.
IP55
Пыль и струи воды с любых направлений внутрь не проникают. Настенный монтаж для производственных и общественных мест.
Аудиокодеки
G.711, G.722, G.729. Поддержка RTP, полный дуплекс.
LAN + WAN
Два независимых порта 10/100BASE-TX с Auto-MDIX (RJ-45), дающие гибкую сетевую топологию.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | промышленный IP (SIP) |
| Клавиатура | 12 стандартных кнопок (0–9, *, #) |
| Кнопка прямого вызова | 1 (вызов диспетчера / громкая связь) |
| Запись номера | удалённо через веб-интерфейс |
| Материал клавиш | цинковый сплав |
| Питание | PoE или DC 12 В |
| Ток в режиме ожидания | ≤ 1 мА |
| Держатель трубки | магнитогерконовый датчик |
| SIP и сеть | |
|---|---|
| Сетевой протокол | SIP 2.0 (RFC-3261) |
| Аудиокодеки | G.711, G.722, G.729 |
| Поддержка RTP | есть |
| LAN | 10/100BASE-TX, Auto-MDIX, RJ-45 |
| WAN | 10/100BASE-TX, Auto-MDIX, RJ-45 |
| Дуплекс | полный |
| Аудиоусилитель | 3 Вт |
| Громкая связь | по кнопке без снятия трубки |
| Корпус и защита | |
|---|---|
| Материал корпуса | холоднокатаная сталь, порошковое покрытие |
| Цвет (стандарт) | серый |
| Другие цвета | жёлтый, красный или опционально |
| Степень защиты | IP55 |
| Температура эксплуатации | от −30 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | ≤ 95 % |
| Исполнение | настенное |
| Габариты и поставка | |
|---|---|
| Размеры (В×Ш×Г) | 150 × 230 × 70 мм |
| Вес аппарата | 4,5 кг |
| Частотная характеристика | 250–3000 Гц |
| Громкость звонка | ≥ 80 дБ (A) |
| Монтаж | настенный |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Производитель | КАДАММ |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
IP-протоколы и кодеки
SIP 2.0 (RFC-3261)
G.711 / G.722 / G.729
Поддержка RTP
LAN 10/100BASE-TX
WAN 10/100BASE-TX
Auto-MDIX, RJ-45
Полный дуплекс
PoE
DC 12 В
Веб-интерфейс настройки
Аудиоусилитель 3 Вт
Кнопка прямого вызова
Сравнение с похожими моделями
ТЛ3203 — IP-аппарат, где полная клавиатура дополнена кнопкой прямого вызова. Далее — отличия от близких IP-моделей.
| Параметр | ТЛ3203 ◀ | ТЛ3030 | ТЛ3037 | ТЛ3035 |
|---|---|---|---|---|
| Фото | |  |  | — |
| Связь | IP (SIP) | IP (SIP) | IP (SIP) | IP (SIP) |
| Клавиатура | 12 + кнопка вызова | 12 кнопок | 12 + громкость | Нет (hot-line) |
| Кнопка прямого вызова | Есть | Нет | Нет | Hot-line |
| Громкая связь | По кнопке (3 Вт) | Нет | Нет | — |
| Корпус | Сталь + порошок | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 |
| Степень защиты | IP55 | IP54 (опц. IP65) | IP54 (опц. IP65) | IP54 (опц. IP65) |
| Порты | LAN + WAN | LAN | LAN | LAN |
| Габариты | 150×230×70 мм | 270×130×60 мм | 287,5×136,5×75 мм | 165×110×45 мм |
| Вес | 4,5 кг | 3,5 кг | 3 кг | — |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ3203Требуется и полный набор, и быстрая кнопка вызова диспетчера
Нужна громкая связь по кнопке, без снятия трубки (аудиоусилитель 3 Вт)
Гибкая сетевая топология (LAN + WAN порты)
Настенный монтаж, защита IP55
Кнопка вызова не требуется — тогда берите ТЛ3030, он компактнее
Нужна громкая связь по кнопке, без снятия трубки (аудиоусилитель 3 Вт)
Гибкая сетевая топология (LAN + WAN порты)
Настенный монтаж, защита IP55
Кнопка вызова не требуется — тогда берите ТЛ3030, он компактнее
Области применения
Производственные предприятия с IP-АТС
Участки связаны между собой, диспетчер вызывается кнопкой. Аппарат встраивается в корпоративную SIP-телефонию.
Диспетчерская и аварийная связь
Диспетчера вызывают отдельной кнопкой, громкая связь работает без снятия трубки. Корпус стальной, антивандальный.
Проходные и КПП
IP-связь оператора с подразделениями. Полный набор дополнен кнопкой вызова, защита IP55 рассчитана на общественные места.
Транспортная инфраструктура
Депо, терминалы, тоннели, где есть IP-сеть. Проходную топологию обеспечивают LAN+WAN, шумные зоны — громкая связь.
Объекты ЖКХ и энергетики
Насосные, котельные, подстанции. Кнопка вызова диспетчера, защита IP55, рабочий диапазон −30…+70 °C.
Объекты с громкой связью
Участки с высоким фоновым шумом: разборчивую громкую связь по кнопке даёт аудиоусилитель 3 Вт.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность. Заранее подготовьте параметры SIP-аккаунта и номер для кнопки прямого вызова.
- 2Заведите учётную запись на SIP-АТС. Подготовьте сетевые параметры.

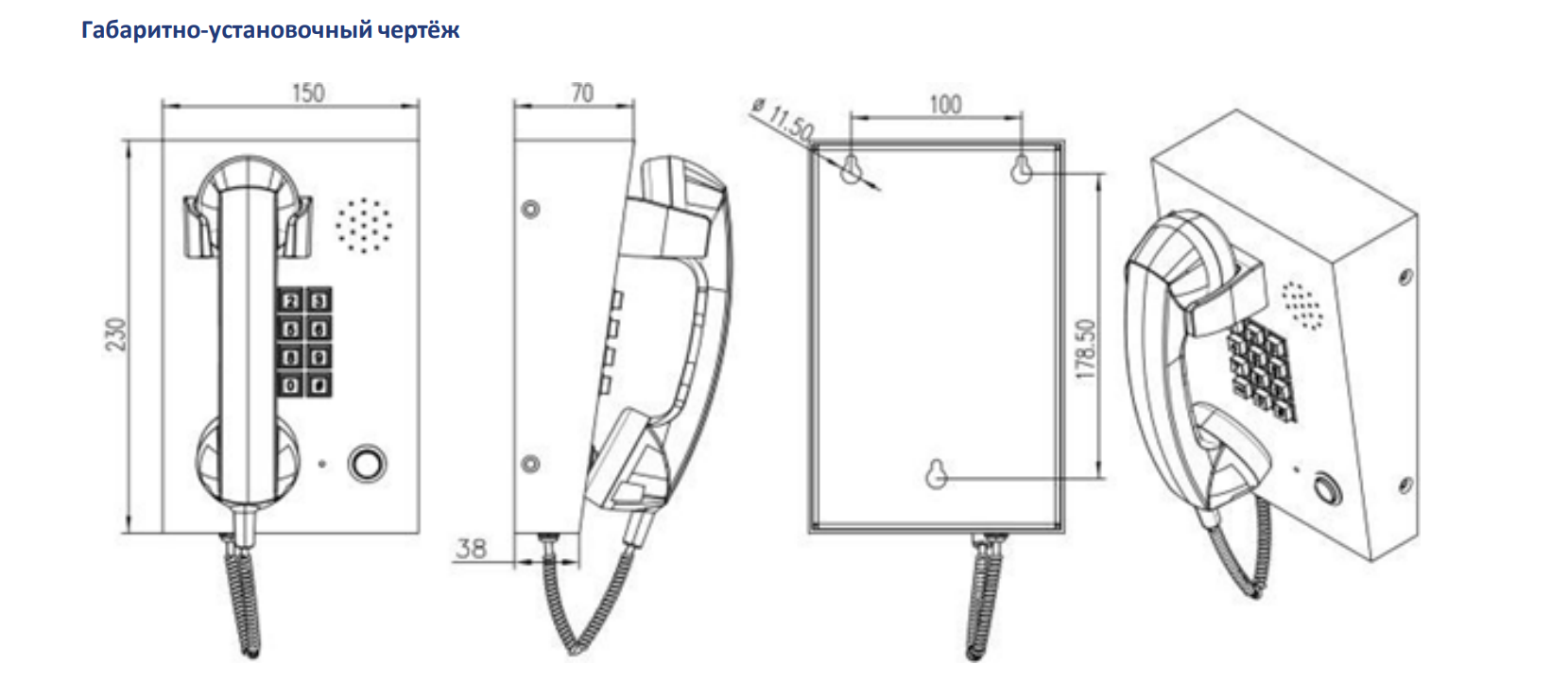

- 3Нанесите разметку крепёжных отверстий (∅11,5, шаг 100 мм). Трубку обычно вешают на высоте 1400–1500 мм.
- 4Смонтируйте аппарат на вертикальной поверхности с помощью монтажного комплекта.
- 5Подведите Ethernet-кабель: при PoE достаточно одного, при DC 12 В нужны Ethernet и питание. Для проходной схемы задействуйте порты LAN и WAN.
- 6Подайте питание. Аппарат получит IP по DHCP.
- 7В веб-интерфейсе пропишите SIP-аккаунт и номер для кнопки прямого вызова.
- 8Протестируйте: нажатие кнопки прямого вызова должно поднимать вызов диспетчера; отдельно проверьте полный набор и громкую связь по кнопке.
Опции по запросу
Стоимость опций и сроки их изготовления — по запросу у менеджера.
Трубка с PTT-кнопкой
Кнопка «нажми и говори» для активации передачи голоса. Полезна там, где высокий фоновый шум.
PoE-инжектор 48 В, 0,5 А
Питание по Ethernet, когда PoE-коммутатора в сети нет. Поставляется опционально.
Цвет корпуса по запросу
Стандарт — серый. Опционально жёлтый, красный либо другой цвет.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный | ✓ | ✓ |
| Кабель патч-корд RJ45 | ✓ | ✓ |
| Монтажный комплект в упаковке | ✓ | ✓ |
| Паспорт / Руководство* | ✓ | ✓ |
| Инструкция по веб-настройке (англ.)* | ✓ | ✓ |
| PoE-инжектор 48 В | опция | — |
* На каждые 10 или менее аппаратов в один адрес выдаются паспорт/руководство и инструкция.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Как работает кнопка прямого вызова?Отдельной кнопкой одним нажатием вызывается заранее заданный абонент — диспетчер. Кроме того, она может включать громкую связь: не снимая трубку, вы нажимаете кнопку и набираете нужный номер. Запись номера в память ведётся удалённо через веб-интерфейс.
Можно ли набирать любые номера?Да. Полная клавиатура на 12 кнопок (0–9, *, #) даёт возможность набрать любые SIP-номера и добавочные. Кнопка прямого вызова идёт дополнением к полному набору и служит для быстрого вызова диспетчера.
Зачем два порта LAN и WAN?Благодаря двум независимым портам 10/100BASE-TX с Auto-MDIX (RJ-45) аппарат подключается проходным способом: один кабель приходит, другой уходит дальше. Топология сети остаётся гибкой без дополнительных коммутаторов.
Какие SIP-АТС поддерживаются?Стандартный протокол SIP 2.0 (RFC-3261), аудиокодеки G.711/G.722/G.729, поддержка RTP и полный дуплекс. Совместимость с современными SIP-АТС: Asterisk, FreePBX, 3CX, Cisco, Avaya и др.
Какое питание выбрать?PoE — сеть и питание передаются по одному Ethernet-кабелю (потребуется PoE-коммутатор или инжектор 48 В). DC 12 В — вариант для автономных постов с резервным питанием. Выбор делается при заказе.
Подходит ли для уличной установки?Класс IP55 означает защиту от пыли и струй воды. Аппарат подходит для производственных и общественных мест, а также для установки под навесом. Рабочая температура — −30…+70 °C.
Что даёт аудиоусилитель 3 Вт?Усилитель на 3 Вт делает громкую связь по кнопке (без снятия трубки) разборчивой в зонах с высоким фоновым шумом — в цехах, на проходных, на открытых площадках.
Какие цвета доступны?Базовый цвет — серый. По запросу возможны жёлтый, красный или другой цвет. Наличие уточняйте у менеджера КАДАММ.
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
