КАДАММ (KADAMM) · Серия ТЛ18xx
Промышленный аналоговый аппарат с ЖК-дисплеем. Антивандальная 16-кнопочная клавиатура из цинкового сплава: 12 стандартных клавиш и 4 свободно программируемые. Корпус — вандалоустойчивая сталь толщиной пластины 2 мм, шнур трубки бронированный, из нержавейки. Работает напрямую от телефонной линии. IP54 (опц. IP65), IK9, −40…+70 °C.
Аналоговый · ЖК-дисплей
12 + 4 программируемые
Красный корпус · сталь 2 мм
IP54 (опц. IP65) · IK9
−40…+70 °C
LCD
ЖК-дисплей
12+4
Станд. + прогр. кл.
DTMF
Тоновый набор
IP54
Защита (опц. IP65)
IK9
Ударопрочность 10 Дж
3,2 кг
Вес
О модели
КАДАММ (KADAMM) ТЛ1823 — промышленный аналоговый телефонный аппарат с ЖК-дисплеем. На антивандальной 16-кнопочной клавиатуре из цинкового сплава размещены 12 стандартных клавиш (0–9, *, #) и 4 свободно программируемые клавиши — на них назначают прямой набор до 4 номеров, повтор, регулировку громкости, отключение микрофона и др. На ЖК-дисплей выводятся набираемый номер, длительность вызова и служебные данные. Корпус выполнен из вандалоустойчивой стали, толщина пластины 2 мм, шнур трубки бронированный, из нержавеющей стали. Аппарат питается прямо от телефонной линии 48 В (20–75 В), набор — тоновый, DTMF.
Три конструктивные модификации: исполнение с защитой IP54, исполнение с защитой IP65 и вариант с громкоговорящей связью через встроенный динамик (аудиоусилитель 2,4 Вт). Четыре программируемые клавиши дают прямой вызов до 4 адресатов одним нажатием. Гарантия — 36 месяцев.
Конструктивные модификации
Промышленный аналоговый телефонный аппарат с дисплеем — единая позиция каталога
| Модификация | Описание |
|---|---|
| ТЛ1823 (IP54) | Базовая, степень защиты IP54 |
| ТЛ1823 (IP65) | Со степенью защиты IP65 (крепление 4×M8) |
| ТЛ1823 (громкая связь) | С громкоговорящей связью через встроенный динамик, аудиоусилитель 2,4 Вт |
Все три исполнения используют один и тот же стальной вандалоустойчивый корпус с ЖК-дисплеем и 16-кнопочной клавиатурой. Разница — в степени защиты (IP54 / IP65) и в наличии громкоговорящей связи. Точную конфигурацию согласуют при заказе.
Ключевые преимущества
ЖК-индикатор: контроль номера и времени вызова
На дисплей выводятся набираемый номер, длительность разговора и служебные сообщения. Оператор видит, что и куда набирает, — и реже ошибается номером.
16 клавиш: 12 стандартных и 4 программируемые
Набор любых номеров (0–9, *, #) плюс 4 свободно программируемые клавиши: прямой вызов до 4 адресатов одной кнопкой, повтор, регулировка громкости, отключение микрофона. Клавиатура из цинкового сплава — антивандальная.
Стальной вандалоустойчивый корпус (пластина 2 мм)
Массивный стальной корпус, толщина пластины 2 мм. Ударопрочность IK9 (10 Дж). Заметный красный корпус, другие цвета — под заказ. Степень коррозии WF1.
Громкоговорящая связь — по заказу
Исполнение со встроенным динамиком и аудиоусилителем 2,4 Вт даёт связь hands-free — выручает в шумных цехах и когда заняты руки.
Шнур трубки в нержавеющей оплётке
Стальная плетёная оплётка не даёт перерезать шнур. Держатель трубки магнитогерконовый — без изнашиваемых контактов. Антивандальная конструкция для мест общего пользования.
Защита IP54, опция IP65
Пыль и брызги не страшны уже в базовой версии (IP54). По заказу — полная защита (IP65) для монтажа на улице под навесом. Рабочая температура −40…+70 °C.
Что означают стандарты защиты
IP54 / IP65
В базе — защита от пыли и брызг (IP54). По заказу — полная защита от пыли и струй воды (IP65).
IK9 (10 Дж)
Стальной корпус (пластина 2 мм) держит удар стальной болванкой 5 кг с высоты 200 мм. Вандалозащищённое исполнение.
DTMF
Тональный набор. Поддерживается всеми современными АТС. Работает с голосовым меню (IVR), переадресацией и конференц-связью.
Программируемые клавиши
4 настраиваемые клавиши: прямой набор до 4 номеров, повтор, регулировка громкости, отключение микрофона.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | аналоговый промышленный с дисплеем |
| Дисплей | ЖК (номер, длительность вызова) |
| Клавиатура | 16 кнопок (12 станд. + 4 прогр.) |
| Программируемые клавиши | 4 (прямой набор, повтор, громкость, mute) |
| Тип набора | DTMF (тональный) |
| Материал клавиш | цинковый сплав, антивандальная |
| Питание | от телефонной линии 48 В (20–75 В) |
| Ток в режиме ожидания | не более 0,1 А |
| Корпус и защита | |
|---|---|
| Материал корпуса | сталь, вандалоустойчивый |
| Толщина стальной пластины | 2 мм |
| Цвет (стандарт) | красный |
| Другие цвета | опционально |
| Степень защиты | IP54 / IP65 |
| Ударопрочность | IK9 (10 Дж) |
| Степень коррозии | WF1 |
| Шнур трубки | бронированный, из нержавейки |
| Эксплуатационные параметры | |
|---|---|
| Полоса частот | 250–3000 Гц |
| Громкость звонка (1 м) | не менее 80 дБ (A) |
| Аудиоусилитель (громкая связь) | 2,4 Вт |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | 95 % |
| Среднее время безотказной работы | 10 000 часов |
| Среднее время восстановления | не более 30 минут |
| Габариты и поставка | |
|---|---|
| Габариты (В×Ш×Г) | 280 × 150 × 65 (133,5 с трубкой) мм |
| Вес (прибл.) | 3,2 кг |
| Держатель трубки | магнитогерконовый датчик |
| Гарантийный срок | 36 месяцев |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Производитель | КАДАММ |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
| Подключение | RJ11 (кабель в комплекте) |
Сравнение с похожими моделями
ТЛ1823 — аналоговый телефон с дисплеем и четырьмя программируемыми клавишами. Ниже показано, чем он отличается от родственных моделей.
| Параметр | ТЛ1823 ◀ | ТЛ1051 | ТЛ1107 | ТЛ1037 |
|---|---|---|---|---|
| Фото | |  |  |  |
| Связь | Аналоговая | Аналоговая | Аналоговая | Аналоговая |
| ЖК-дисплей | Есть | Нет | Есть | Нет |
| Программируемые клавиши | 4 | 3 | 3 | Нет |
| Громкая связь | Опционально | Нет | Нет | Нет |
| Корпус | Сталь 2 мм | Нержавейка AISI 304 | Углеродистая сталь | Нержавейка AISI 304 |
| Степень защиты | IP54 / IP65 | IP54 (опц. IP65) | IP65 | IP54 (опц. IP65) |
| Цвет (стандарт) | Красный | Нержавейка | Оранжевый | Нержавейка |
| Габариты | 280×150×65 мм | 287,5×135×75 мм | 350×250×90 мм | 287,5×136,5×75 мм |
| Вес | 3,2 кг | 3,5 кг | 3 кг | 3 кг |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ1823Требуется аналоговый аппарат с дисплеем и четырьмя программируемыми клавишами
Прямой вызов до 4 адресатов одной кнопкой плюс обычный набор
Нужна опция громкоговорящей связи (аудиоусилитель 2,4 Вт)
Стальной вандалоустойчивый корпус, пластина 2 мм, заметный красный цвет
Выбор исполнения: IP54 / IP65 / с громкой связью
Прямой вызов до 4 адресатов одной кнопкой плюс обычный набор
Нужна опция громкоговорящей связи (аудиоусилитель 2,4 Вт)
Стальной вандалоустойчивый корпус, пластина 2 мм, заметный красный цвет
Выбор исполнения: IP54 / IP65 / с громкой связью
Области применения
Производственные предприятия
Связь между участками и 4 программируемые клавиши быстрого вызова. Набираемый номер виден на дисплее.
Посты экстренной связи
Вызов аварийных служб одной кнопкой. Яркий красный корпус, стальное вандалозащищённое исполнение.
Транспортная инфраструктура
Депо, терминалы, тоннели. Опция громкой связи для шумных участков, дисплей — для контроля вызова.
Объекты ЖКХ и энергетики
Насосные, котельные, подстанции. Стальной корпус с IK9 и защитой IP54/IP65 для влажных сред.
Объекты в суровом климате
Предприятия Севера. Рабочий диапазон −40…+70 °C, питание прямо от линии, без отдельного блока.
Шумные производственные цеха
Исполнение с громкоговорящей связью (аудиоусилитель 2,4 Вт) для участков с высоким фоновым шумом.
Монтаж и настройка
- 1Распакуйте аппарат, проверьте комплектность и исправность ЖК-дисплея. Уточните исполнение (IP54/IP65/громкая связь).
- 2Заранее подготовьте АТС: заведите абонентскую линию. Подберите номера для 4 программируемых клавиш.

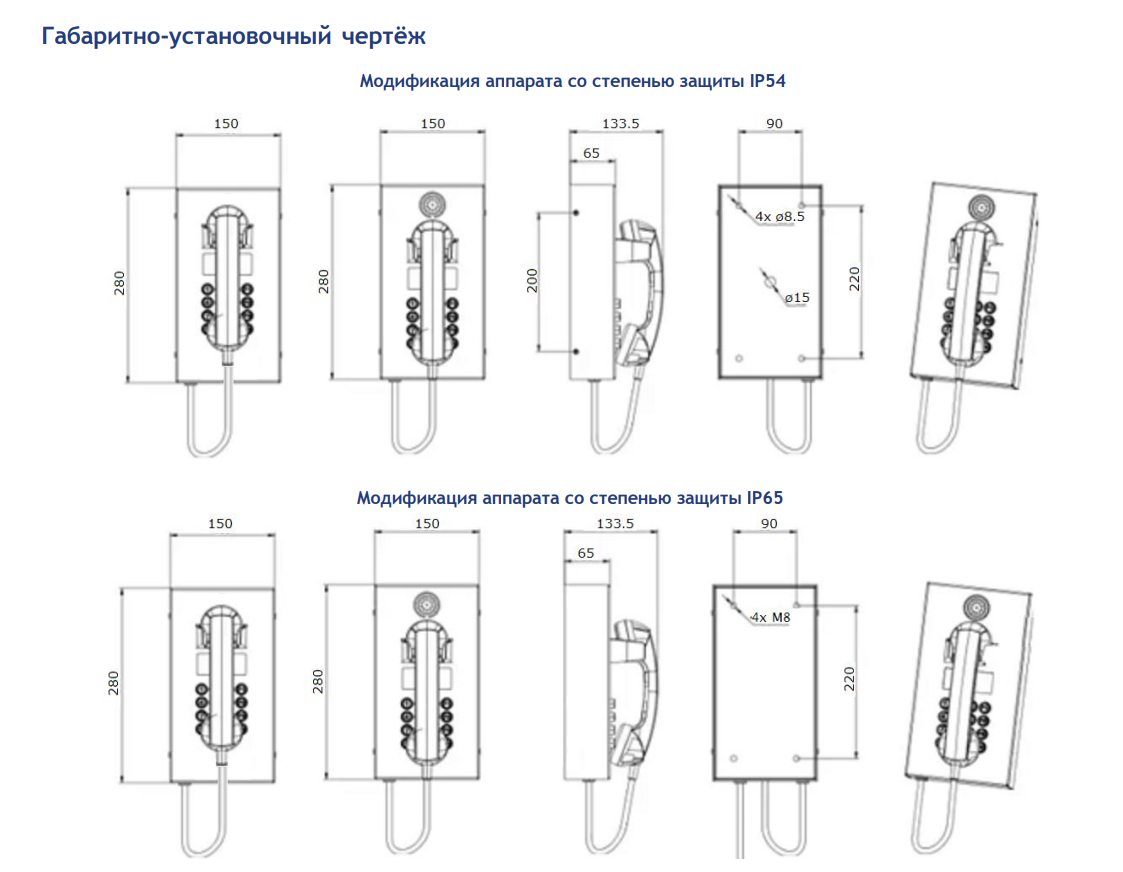

- 3Наметьте крепёжные отверстия (для IP54 — 4×∅8,5; для IP65 — 4×M8). Высота монтажа трубки —1400–1500 мм.
- 4Зафиксируйте аппарат на вертикальной поверхности монтажным комплектом.
- 5Проведите телефонный кабель и подключите его к разъёму RJ11.
- 6Подайте линию и убедитесь, что ЖК-дисплей загорелся.
- 7Запрограммируйте 4 функциональные клавиши (прямой набор, повтор, громкость, mute — по потребности).
- 8Проверка: наберите тестовый номер — он должен появиться на дисплее; протестируйте программируемые клавиши.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Модификация IP65
Исполнение с защитой IP65 для установки на улице под навесом (крепление 4×M8).
Модификация с громкоговорящей связью
Встроенный динамик и аудиоусилитель 2,4 Вт для связи hands-free в шумных помещениях.
Трубка с PTT-кнопкой
Кнопка «нажми и говори» для активации передачи голоса. Полезна там, где высокий фоновый шум.
Цвет корпуса по запросу
По умолчанию красный. По запросу — другие цвета.
Дополнительный микрофон с шумоподавлением
Активный фильтр шума для шумных помещений.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель в сборе с разъёмом RJ11 | ✓ |
| Монтажный комплект в упаковке | ✓ |
| Паспорт | ✓ |
| Руководство по эксплуатации* | ✓ |
* Руководство выдаётся на каждые 10 или менее аппаратов в один адрес.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Что можно назначить на 4 программируемые клавиши?Клавишам можно назначить прямой вызов до 4 адресатов одним нажатием (диспетчер, охрана, мастер, аварийная служба), повторный набор, регулировку громкости, отключение микрофона и др. Всё настраивается под конкретный пост.
Какие конструктивные модификации доступны?Их три: (1) с защитой IP54 (базовая); (2) с защитой IP65 (для монтажа на улице); (3) с громкоговорящей связью через встроенный динамик (аудиоусилитель 2,4 Вт). Конфигурацию согласуют при заказе.
Что отображает дисплей?На ЖК-дисплей выводятся набираемый номер, длительность вызова и служебные данные. Оператор видит, что и куда набирает, — ошибочных вызовов становится меньше.
Чем ТЛ1823 отличается от ТЛ1107?ТЛ1107 — оранжевый корпус из углеродистой стали, 3 программируемые клавиши, IP65 в базе. ТЛ1823 — красный, сталь 2 мм, 4 программируемые клавиши, громкая связь опционально, выбор IP54/IP65. Оба аппарата аналоговые, с дисплеем.
Подходит ли для уличной установки?Базовое исполнение IP54 предназначено для помещений и монтажа под навесом. Для открытой улицы выбирайте исполнение IP65.
Что даёт громкоговорящая связь?Исполнение со встроенным динамиком и аудиоусилителем 2,4 Вт даёт связь в режиме hands-free — удобно в шумных помещениях и когда заняты руки. Обычная связь через трубку при этом сохраняется.
Какая надёжность аппарата?Средняя наработка на отказ — 10 000 часов. Восстановление занимает не более 30 минут. Гарантия — 36 месяцев со дня ввода в эксплуатацию (но не более 40 месяцев со дня отгрузки).
Есть ли IP-версия?Здесь ТЛ1823 представлен в аналоговом исполнении. Если нужна IP-телефония с клавиатурой, обратите внимание на ТЛ3037.
Гарантии и сервис
Гарантия
36 месяцев
Гарантия 36 месяцев с даты ввода в эксплуатацию, но не более 40 месяцев с даты отгрузки.
MTBF
10 000 часов
Средняя наработка на отказ при штатной эксплуатации.
Техподдержка
Русскоязычная служба
Помощь в подборе и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления после отказа.
