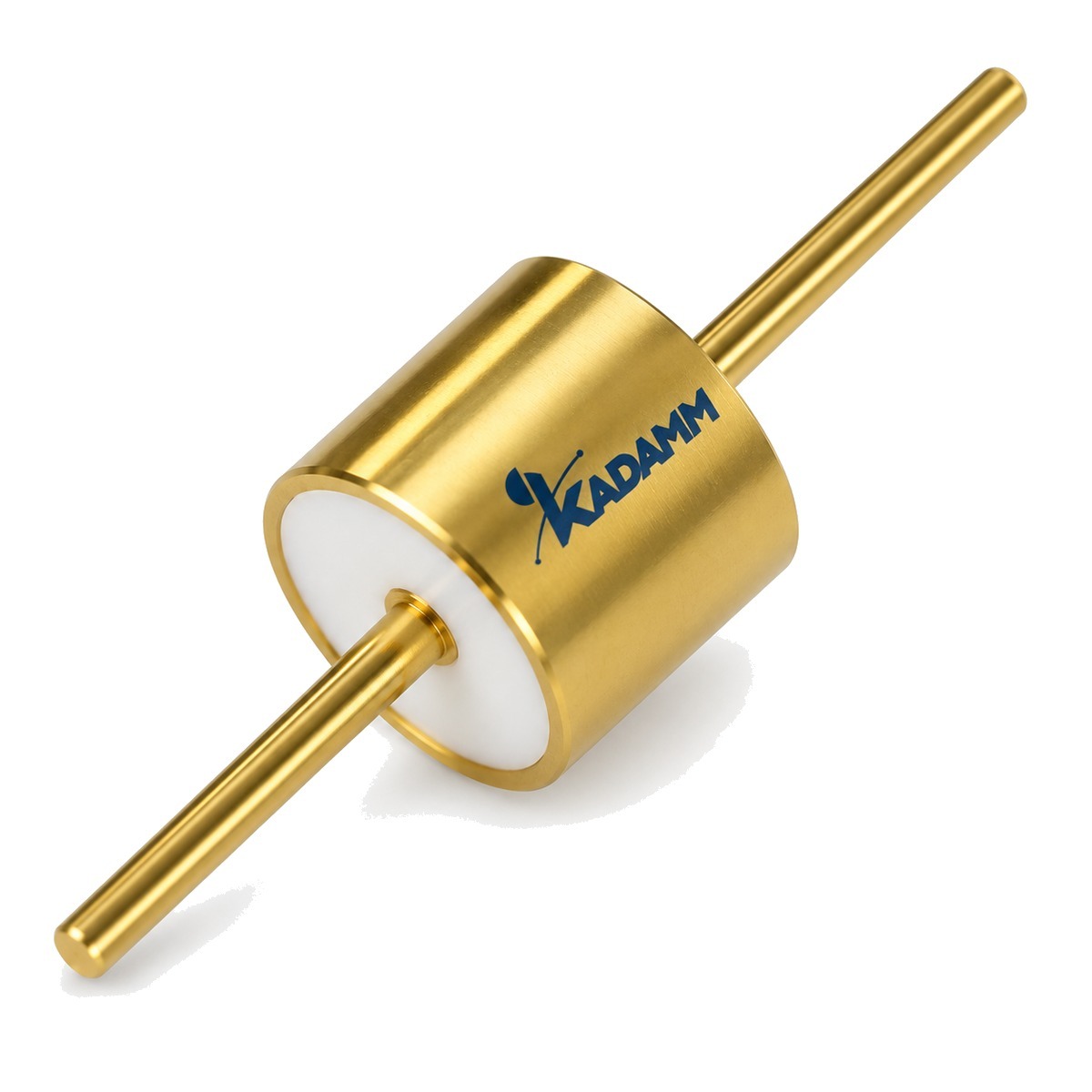

KADAMM СКА — серия производства KADAMM (КАДАММ): 26 моделей, до 110 ГГц, соединители по таблице исполнений.
О серии
Принадлежности для разъёмов серии СКА дополняют разъёмы при монтаже в корпус. В серии СКА — 26 моделей, общий диапазон до 110 ГГц, соединители по таблице исполнений.
Исполнения СКА различаются по параметрам: частоты, размер A, размер B, размер C, размер D, размер E.
Типовые задачи для серии СКА: герметичные корпуса блоков; сборка разъёмов; ремонт. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения СКА.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Размер A, мм [дюйм] | Размер B, мм [дюйм] | Размер C, мм [дюйм] | Размер D, мм [дюйм] | Размер E, мм [дюйм] |
|---|---|---|---|---|---|---|
| KADAMM СКА-023-1 | 110 | 1,73 | 0,23 | 1,4 | 5,2 | 3,04 |
| KADAMM СКА-023-2 | 110 | 1,73 | 0,23 | 1,4 | 2,7 | 0,508 |
| KADAMM СКА-030-1 | 65 | 2 | 0,3 | 1,4 | 4,4 | 1,5 |
| KADAMM СКА-030-2 | 65 | 2 | 0,3 | 1,4 | 8 | 4,6 |
| KADAMM СКА-030-3 | 65 | 2 | 0,3 | 1,6 | 3,9 | 0,4 |
| KADAMM СКА-030-4 | 65 | 2 | 0,3 | 1,6 | 8 | 4,6 |
| KADAMM СКА-038-1 | 40 | 2,5 | 0,38 | 1,6 | 8 | 4,6 |
| KADAMM СКА-038-2 | 40 | 2,5 | 0,38 | 1,6 | 12 | 2 |
| KADAMM СКА-038-3 | 40 | 2,5 | 0,38 | 2 | 9 | 2 |
| KADAMM СКА-038-4 | 40 | 2,5 | 0,38 | 3 | 12 | 2,2 |
| KADAMM СКА-045-1 | 40 | 2,8 | 0,45 | 1,6 | 5,2 | 1,1 |
| KADAMM СКА-045-2 | 40 | 2,8 | 0,45 | 1,6 | 8 | 4,6 |
| KADAMM СКА-045-3 | 40 | 2,8 | 0,45 | 1,6 | 12 | 3 |
| KADAMM СКА-050-1 | 35 | 3 | 0,5 | 1,6 | 7,8 | 2 |
| KADAMM СКА-050-10 | 25 | 3 | 0,5 | 4,7 | 9,4 | 2,2 |
| KADAMM СКА-050-11 | 25 | 3 | 0,5 | 4,7 | 12 | 2,2 |
| KADAMM СКА-050-2 | 35 | 3 | 0,5 | 1,6 | 12 | 5 |
| KADAMM СКА-050-3 | 35 | 3 | 0,5 | 2 | 6 | 1,5 |
| KADAMM СКА-050-4 | 35 | 3 | 0,5 | 2 | 6,5 | 2,2 |
| KADAMM СКА-050-5 | 35 | 3 | 0,5 | 2 | 8,5 | 2,2 |
| KADAMM СКА-050-6 | 35 | 3 | 0,5 | 2 | 12 | 4 |
| KADAMM СКА-050-7 | 35 | 3 | 0,5 | 2 | 12 | 5 |
| KADAMM СКА-050-8 | 35 | 3 | 0,5 | 2 | 14 | 4 |
| KADAMM СКА-050-9 | 35 | 3 | 0,5 | 4,2 | 9 | 2,2 |
| KADAMM СКА-080-1 | 25 | 4,7 | 0,8 | 2 | 6,5 | 2 |
| KADAMM СКА-090-1 | 25 | 5,5 | 0,9 | 3 | 9 | 3 |
Вопросы по серии
Общий диапазон серии СКА — до 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СКА — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СКА-023-1», и количество.
Техническое описание серии СКА и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
