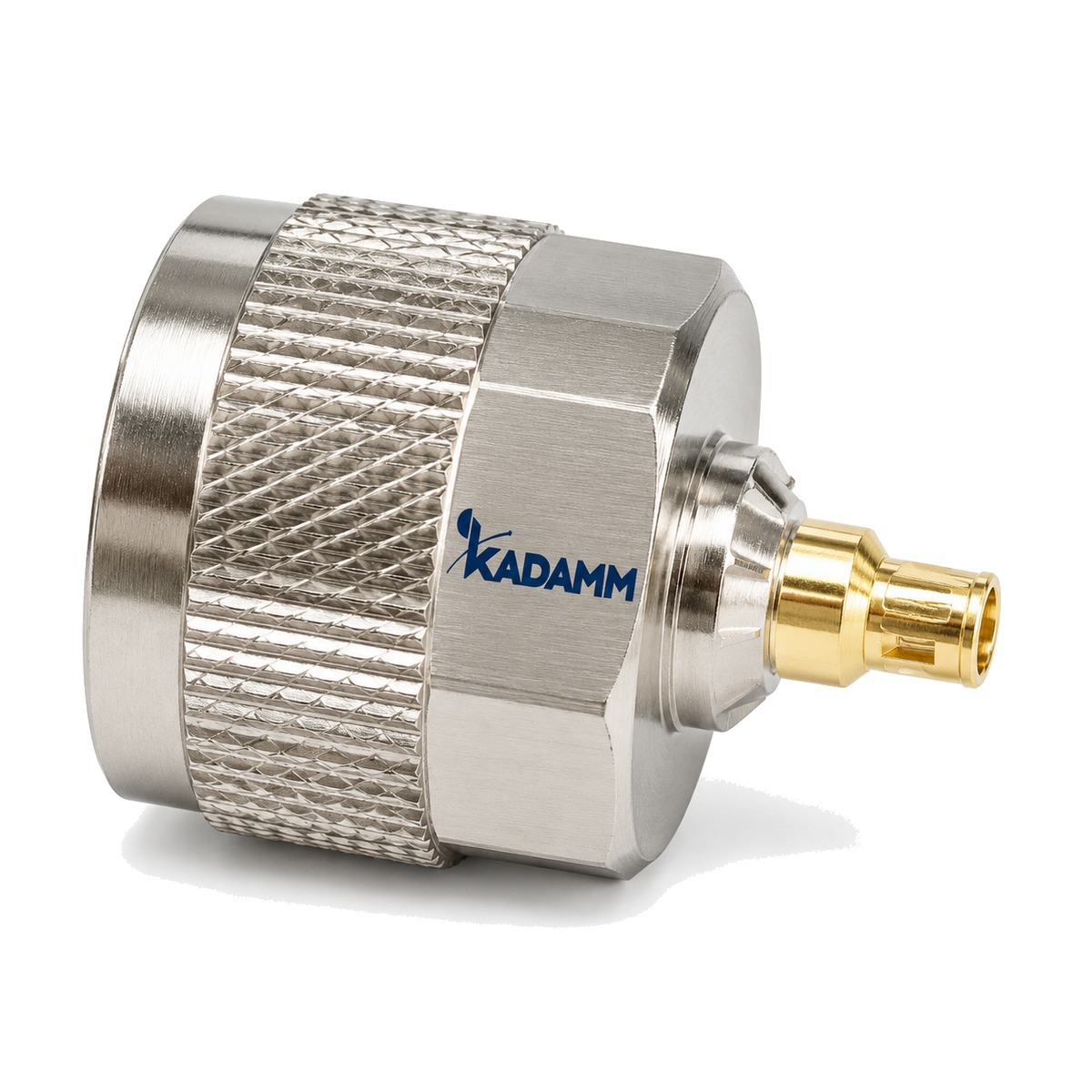

Серия KADAMM СК-ВД-2,4: 20 моделей, до 50 ГГц, соединители 2,4 мм.
О серии
Изделия серии KADAMM СК-ВД-2,4 выводят высокочастотный сигнал на кабель или печатную плату. Состав серии СК-ВД-2,4: 20 моделей, общий диапазон до 50 ГГц, соединители 2,4 мм.
Исполнения СК-ВД-2,4 различаются по параметрам: размеры. Общее для всех моделей СК-ВД-2,4: диапазон частот, ГГц — 0–50; КСВН, не более — 1,15; соединитель — 2,4 мм розетка; материал — пассивированная нержавеющая сталь.
Где применяют KADAMM СК-ВД-2,4: платы СВЧ-модулей; кабельные сборки; корпуса блоков. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения СК-ВД-2,4.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–50 |
| КСВН, не более | 1,15 |
| Соединитель | 2,4 мм розетка |
| Материал | пассивированная нержавеющая сталь |
Исполнения серии
| Артикул | Размер ØD1, мм | Размер ØD2, мм | Размер L1, мм | Размер L2, мм |
|---|---|---|---|---|
| KADAMM СК-2,4(р)-Ф2-Н-P30-01 | 1,67 | 0,3 | 1,4 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P30-02 | 1,67 | 0,3 | 3 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P30-05 | 1,67 | 0,3 | 1,4 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P30-06 | 1,67 | 0,3 | 3 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P30-09 | 1,67 | 0,3 | 1,4 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P30-10 | 1,67 | 0,3 | 3 | 1,5 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-03 | 2 | 0,6 | 6,35 | 1,27 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-04 | 2 | 0,6 | 5,1 | 1,9 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-07 | 2 | 0,6 | 6,35 | 1,27 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-08 | 2 | 0,6 | 5,1 | 1,9 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-11 | 2 | 0,6 | 6,35 | 1,27 |
| KADAMM СК-2,4(р)-Ф2-Н-P60-12 | 2 | 0,6 | 5,1 | 1,9 |
| KADAMM СК-2,4(р)-Ф4-Н-P30-01 | 1,67 | 0,3 | 1,4 | 1,5 |
| KADAMM СК-2,4(р)-Ф4-Н-P30-02 | 1,67 | 0,3 | 3 | 1,5 |
| KADAMM СК-2,4(р)-Ф4-Н-P30-05 | 1,67 | 0,3 | 1,4 | 1,5 |
| KADAMM СК-2,4(р)-Ф4-Н-P30-06 | 1,67 | 0,3 | 3 | 1,5 |
| KADAMM СК-2,4(р)-Ф4-Н-P60-03 | 2 | 0,6 | 6,35 | 1,27 |
| KADAMM СК-2,4(р)-Ф4-Н-P60-04 | 2 | 0,6 | 5,1 | 1,9 |
| KADAMM СК-2,4(р)-Ф4-Н-P60-07 | 2 | 0,6 | 6,35 | 1,27 |
| KADAMM СК-2,4(р)-Ф4-Н-P60-08 | 2 | 0,6 | 5,1 | 1,9 |
Вопросы по серии
Общий диапазон серии СК-ВД-2,4 — до 50 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СК-ВД-2,4 — 2,4 мм. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СК-2,4(р)-Ф2-Н-P30-01», и количество.
Техническое описание серии СК-ВД-2,4 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
