Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-SMA(в)-Ф4: выводят высокочастотный сигнал на кабель или печатную плату.
О серии

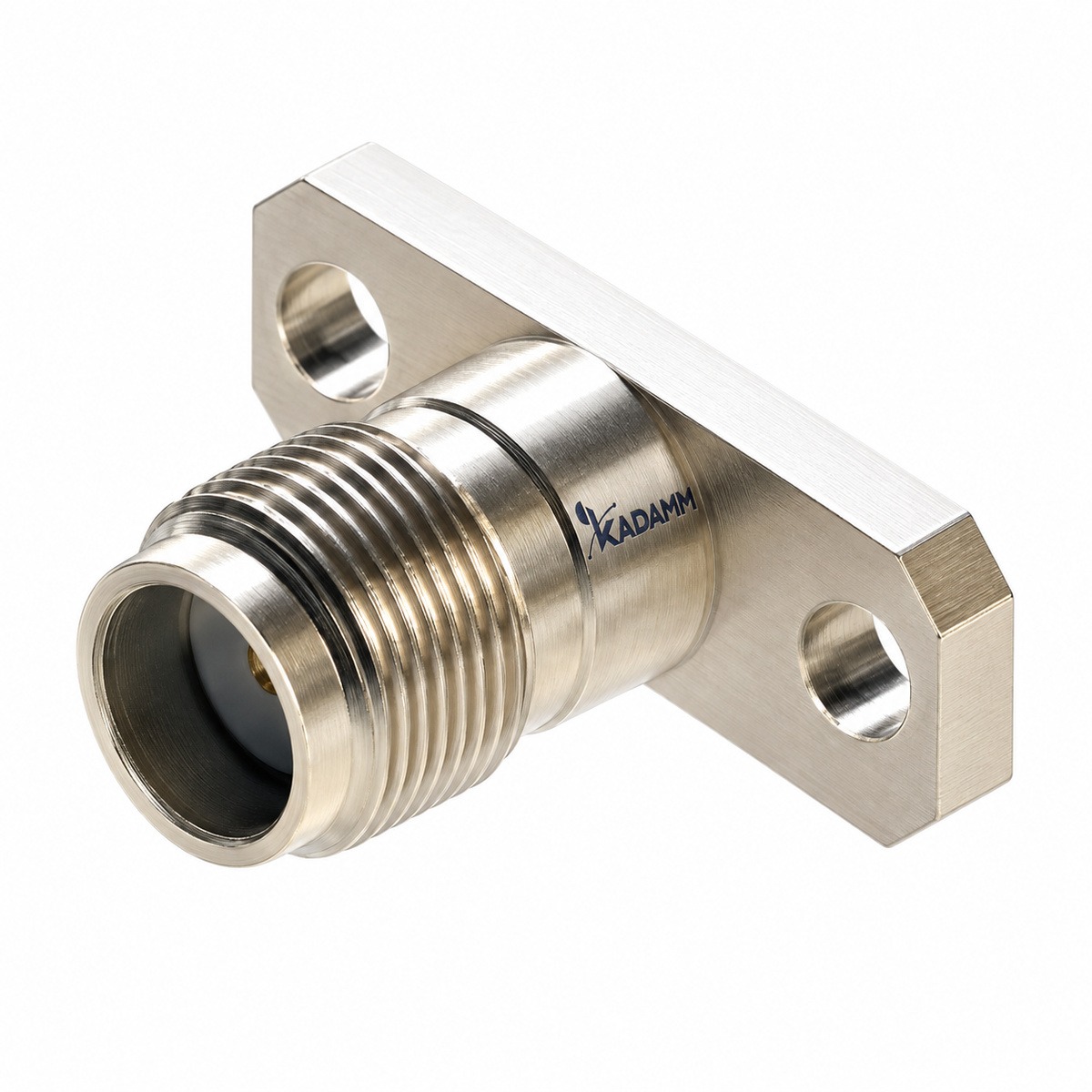

KADAMM СК-О-SMA(в)-Ф4 — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 39 исполнений, общий охват частот — до 18 ГГц. Подключение — SMA.
Исполнения СК-О-SMA(в)-Ф4 различаются по параметрам: длина, монтажное отверстие, диаметр вывода.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Разъём KADAMM СК-О-SMA(в)-Ф4 — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-О-SMA(в)-Ф4 собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода.
Ключевые особенности
39 исполнений, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-О-SMA(в)-Ф4: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Длина, мм | от 12,7 до 30,7 |
| Монтажное отверстие, мм | от 2,9 до 6,1 |
| Диаметр вывода, мм | от 0,4 до 1,3 |
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,05 + 0,012·f |
| Соединитель | SMA вилка |
| Монтаж | фланцевое, 4 отв. |
| Материал | латунь с золочением или нержавеющая сталь |
| Фланец, отверстий | 4 |
| Межцентровое расстояние отверстий фланца, мм | 8,6 |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 39 исполнений серии СК-О-SMA(в)-Ф4 с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Длина, мм | Монтажное отверстие, мм | Диаметр вывода, мм |
|---|---|---|---|
| KADAMM СК-SMA(в)-Ф4-О1 | 17,8 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О10 | 18,7 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О11 | 23,1 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О12 | 25,1 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О13 | 17,3 | Ø4,2 | 0,4 |
| KADAMM СК-SMA(в)-Ф4-О14 | 24,9 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О15 | 23,9 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О16 | 12,7 | Ø2,9 | — |
| KADAMM СК-SMA(в)-Ф4-О17 | 15,7 | Ø4,2 | — |
| KADAMM СК-SMA(в)-Ф4-О18 | 14,9 | Ø4,2 | — |
| KADAMM СК-SMA(в)-Ф4-О19 | 18,9 | Ø6,1 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О2 | 18,6 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О20 | 19,2 | Ø6,1 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О21 | 19,7 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О22 | 16,7 | — | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О23 | 14,3 | — | 0,9 |
| KADAMM СК-SMA(в)-Ф4-О24 | 13,9 | — | 0,8 |
| KADAMM СК-SMA(в)-Ф4-О25 | 13,6 | — | 0,5 |
| KADAMM СК-SMA(в)-Ф4-О26 | 17,6 | Ø6,1 | 1,0 |
| KADAMM СК-SMA(в)-Ф4-О27 | 17,2 | Ø6,1 | 0,7 |
| KADAMM СК-SMA(в)-Ф4-О28 | 18,4 | Ø6,1 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О29 | 15,2 | — | — |
| KADAMM СК-SMA(в)-Ф4-О3 | 20,2 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О30 | 24,8 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О31 | 22,2 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О32 | 30,7 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О33 | 18,9 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О34 | 18,8 | Ø4,2 | 0,8 |
| KADAMM СК-SMA(в)-Ф4-О35 | 19,2 | — | — |
| KADAMM СК-SMA(в)-Ф4-О36 | — | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О37 | 19,4 | Ø4,2 | 0,7 |
| KADAMM СК-SMA(в)-Ф4-О38 | 16,7 | Ø6,1 | 0,6 |
| KADAMM СК-SMA(в)-Ф4-О39 | 18,4 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О4 | 19,4 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О5 | 14 | Ø2,9 | — |
| KADAMM СК-SMA(в)-Ф4-О6 | 18 | Ø2,9 | 0,8 |
| KADAMM СК-SMA(в)-Ф4-О7 | 18,6 | Ø4,2 | — |
| KADAMM СК-SMA(в)-Ф4-О8 | 19,4 | Ø4,2 | — |
| KADAMM СК-SMA(в)-Ф4-О9 | 17,6 | Ø4,2 | — |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии СК-О-SMA(в)-Ф4 и что из этого следует для монтажа.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-О-SMA(в)-Ф4 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-О-SMA(в)-Ф4 входят:
Техническое описание серии СК-О-SMA(в)-Ф4 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-SMA(в)-Ф4 или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-О-SMA(в)-Ф4 | Разъёмы приборные SMA-вилка с фланцем на 4 отверстия | до 18 ГГц | 39 | SMA |
| KADAMM СК-О-SMA(р)-Ф4 | Разъёмы приборные SMA-розетка с фланцем на 4 отверстия | до 18 ГГц | 145 | SMA |
| KADAMM СК-TNC(р)-Ф4-Н-M80 | Разъёмы приборные с металлическим выводом TNC | до 18 ГГц | 2 | TNC |
| KADAMM СК-N(р)-Ф4-Н | Разъёмы приборные с выводом в диэлектрике N | до 18 ГГц | 4 | N |
| KADAMM СК-TNC(р)-Ф4-Н-T150 | Разъёмы приборные с лепестковым выводом TNC | до 18 ГГц | 2 | TNC |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-TNC(р)-Ф4-Н-M80.
