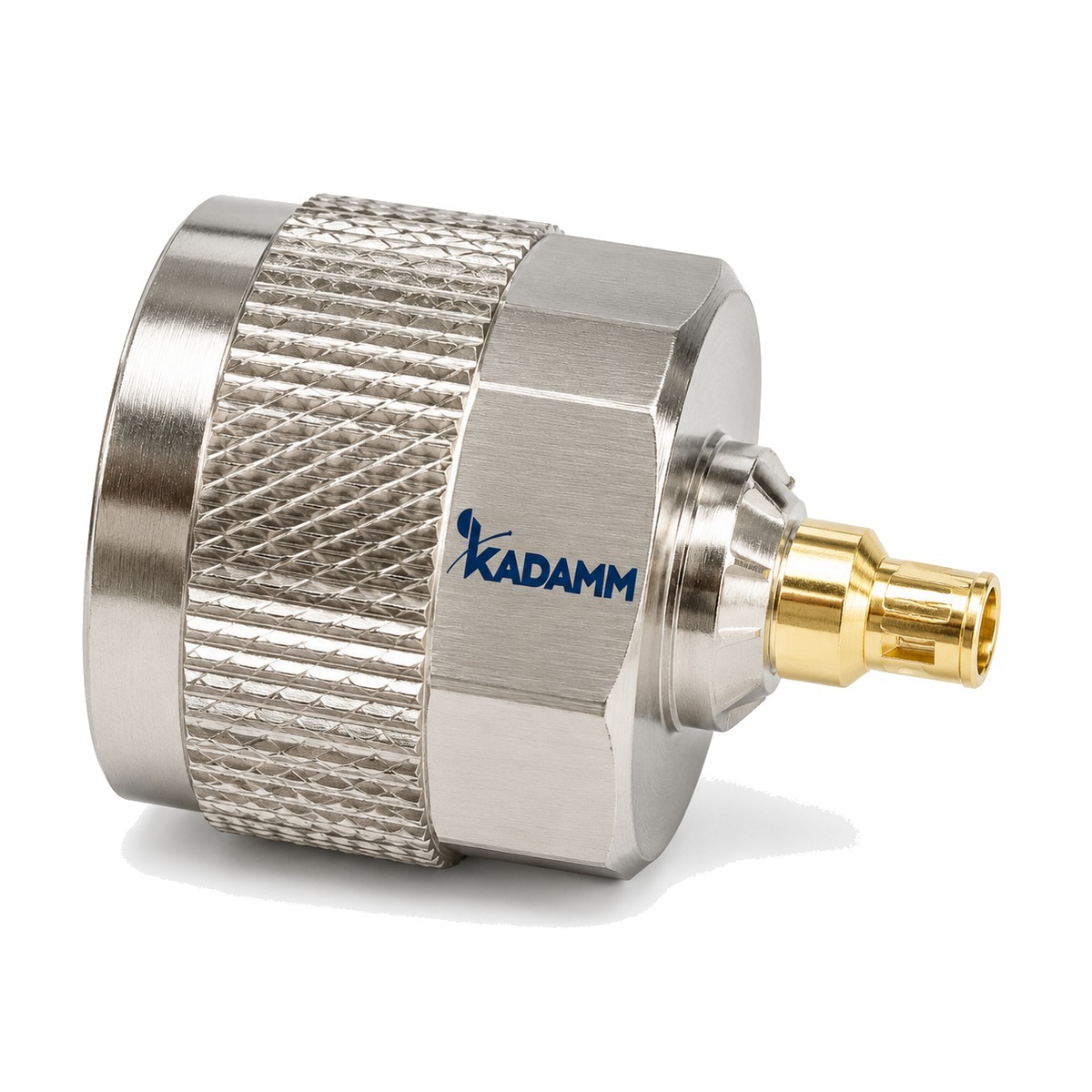

KADAMM СК-N(р)-Ф4-Н — серия производства KADAMM (КАДАММ): 4 модели, до 18 ГГц, соединители N.
О серии
Коаксиальные разъёмы серии СК-N(р)-Ф4-Н выводят высокочастотный сигнал на кабель или печатную плату. В серии СК-N(р)-Ф4-Н — 4 модели, общий диапазон до 18 ГГц, соединители N.
По моделям KADAMM СК-N(р)-Ф4-Н: КСВН 1,15. Исполнения СК-N(р)-Ф4-Н различаются по параметрам: частоты, КСВН, соединители, размеры, материал. Общее для всех моделей СК-N(р)-Ф4-Н: размер ØD1, мм — 4,1; размер L1, мм — 4; размер L2, мм — 1,5.
Типовые задачи для серии СК-N(р)-Ф4-Н: платы СВЧ-модулей; кабельные сборки; корпуса блоков. Нужное исполнение СК-N(р)-Ф4-Н выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Размер ØD1, мм | 4,1 |
| Размер L1, мм | 4 |
| Размер L2, мм | 1,5 |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Размер ØD2, мм | Материал |
|---|---|---|---|---|---|
| KADAMM СК-N(р)-Ф4-Н-P127-01 | 0–18 | 1,15 | N розетка | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-N(р)-Ф4-Н-P127-02 | — | — | — | 1,27 | — |
| KADAMM СК-N(р)-Ф4-Н-P127-03 | 0–18 | 1,15 | N розетка | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-N(р)-Ф4-Н-P20-01 | — | — | — | 0,2 | — |
Вопросы по серии
Общий диапазон серии СК-N(р)-Ф4-Н — до 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СК-N(р)-Ф4-Н — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СК-N(р)-Ф4-Н-P127-01», и количество.
Техническое описание серии СК-N(р)-Ф4-Н и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
