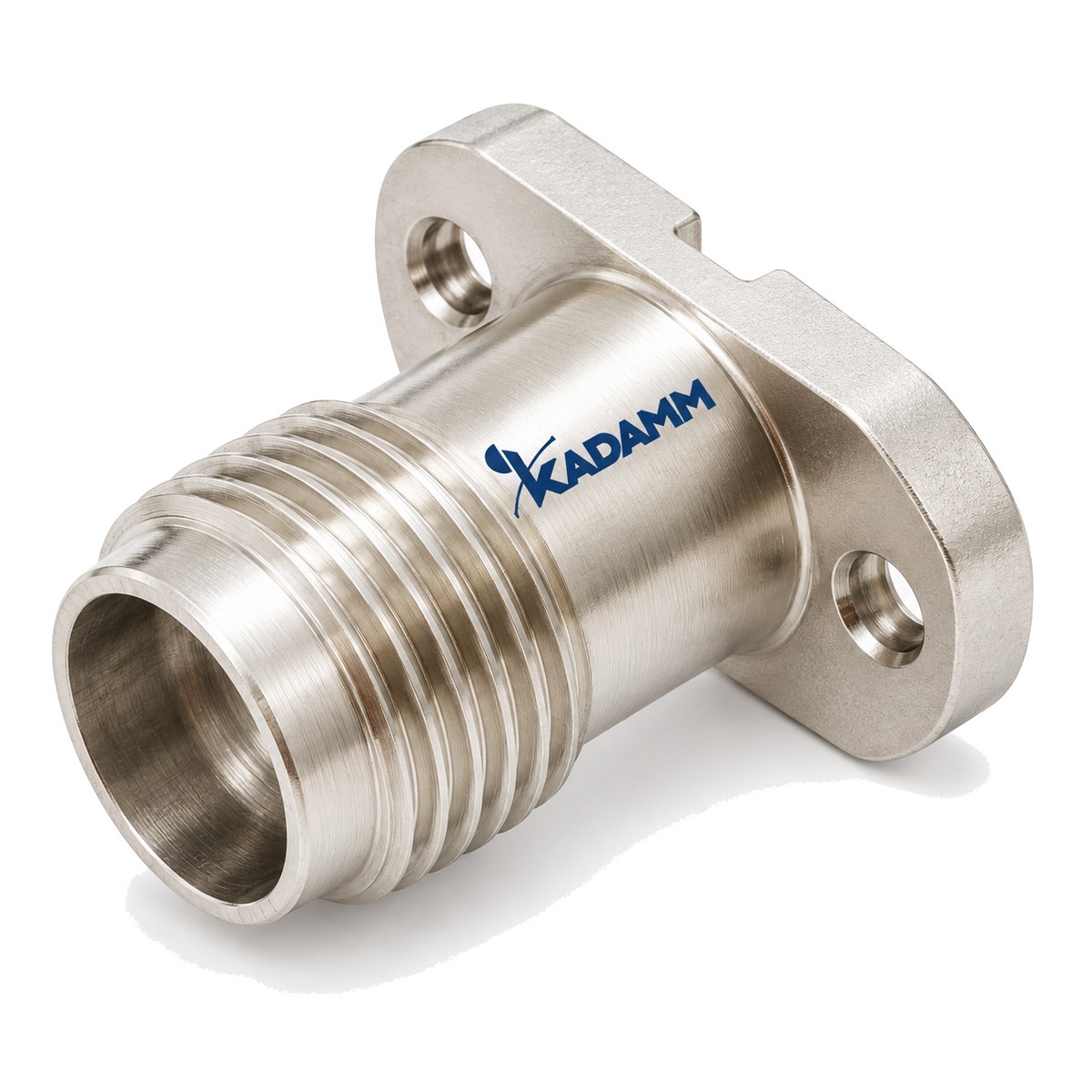

Коаксиальные разъёмы KADAMM в серии СК-МВ-SMA: 54 модели, до 26,5 ГГц, соединители SMA.
до 26,5 ГГц
Диапазон частот
54
Моделей в серии
SMA
Соединитель
О серии
Коаксиальные разъёмы серии СК-МВ-SMA выводят высокочастотный сигнал на кабель или печатную плату. Состав серии СК-МВ-SMA: 54 модели, общий диапазон до 26,5 ГГц, соединители SMA.
По моделям KADAMM СК-МВ-SMA: КСВН 1,15. Модели внутри серии СК-МВ-SMA отличаются параметрами: частоты, КСВН, соединители, размеры, материал.
Где применяют KADAMM СК-МВ-SMA: платы СВЧ-модулей; кабельные сборки; корпуса блоков. Нужное исполнение СК-МВ-SMA выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Диапазон до 26,5 ГГцВесь диапазон серии СК-МВ-SMA закрывают разные исполнения — полоса у каждого своя.
ЧастотыВыбирая модель СК-МВ-SMA, сверьте её полосу с крайними частотами вашей системы.
КСВНДля измерительных трактов берите исполнения СК-МВ-SMA с наименьшим КСВН.
СоединителиСоединитель модели СК-МВ-SMA подбирают под ответную часть тракта, чтобы обойтись без лишних переходников.
РазмерыГабариты модели СК-МВ-SMA проверьте по месту установки заранее.
МатериалМатериал и покрытие модели СК-МВ-SMA выбирают по условиям эксплуатации: влажность, агрессивная среда.
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Размер ØD2, мм | Размер L1, мм | Размер ØD1, мм | Размер L2, мм | Материал |
|---|---|---|---|---|---|---|---|---|
| KADAMM СК-SMA(в)-Ф2-Н-M38-01 | 0–26,5 | 1,15 | SMA вилка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(в)-Ф2-Н-M38-02 | — | — | — | 0,38 | 3 | 4 | 2 | — |
| KADAMM СК-SMA(в)-Ф2-Н-M38-03 | 0–26,5 | 1,15 | SMA вилка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(в)-Ф2-Н-M38-04 | — | — | — | 0,38 | 3 | 4 | 2 | — |
| KADAMM СК-SMA(в)-Ф4-Н-M38-01 | 0–26,5 | 1,15 | SMA вилка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(в)-Ф4-Н-M38-02 | — | — | — | 0,38 ØD2 | 3 L1 | — | 2 L2 | — |
| KADAMM СК-SMA(в)-Ф4-Н-M38-03 | 0–26,5 | 1,15 | SMA вилка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-02 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-03 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-04 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-06 | — | — | — | 0,38 | 3 | 4 | 2 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M38-07 | — | — | — | 0,38 | 3 | 4 | 3 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M38-08 | — | — | — | 0,38 | 3 | 4 | 0,4 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M38-10 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-11 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-12 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M38-14 | — | — | — | 0,38 | 3 | 4 | 2 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M38-15 | — | — | — | 0,38 | 3 | 4 | 3 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M38-16 | — | — | — | 0,38 | 3 | 4 | 0,4 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M80-01 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-05 | — | — | — | 0,8 | 4 | 4 | 2 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M80-09 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-13 | — | — | — | 0,8 | 4 | 4 | 2 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M80-17 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-18 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-19 | — | — | — | 0,8 | 4 | 4 | 1,5 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M80-20 | — | — | — | 0,8 | 4 | 4 | 1,5 | — |
| KADAMM СК-SMA(р)-Ф2-Н-M80-21 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-22 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-23 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф2-Н-M80-24 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M100-17 | 0–26,5 | 1,15 | SMA розетка | 1 | 4 | 6 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-02 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-03 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-04 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-06 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-07 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-08 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-10 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-11 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-12 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-14 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-15 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 3 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M38-16 | 0–26,5 | 1,15 | SMA розетка | 0,38 | 3 | 4 | 0,4 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-01 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-05 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-09 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-13 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-18 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-19 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-20 | — | — | — | 4 | 1,5 | 0,8 | — | — |
| KADAMM СК-SMA(р)-Ф4-Н-M80-21 | — | — | — | 4 | 1,5 | 0,8 | — | — |
| KADAMM СК-SMA(р)-Ф4-Н-M80-22 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Ф4-Н-M80-23 | 0–26,5 | 1,15 | SMA розетка | 0,8 | 4 | 4 | 1,5 | пассивированная нержавеющая сталь |
Вопросы по серии
В каком диапазоне работает серия KADAMM СК-МВ-SMA?
Общий диапазон серии СК-МВ-SMA — до 26,5 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM СК-МВ-SMA?
В серии СК-МВ-SMA — SMA. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM СК-МВ-SMA?
Назовите артикул исполнения из таблицы, например «KADAMM СК-SMA(в)-Ф2-Н-M38-01», и количество.
Какие документы есть на серию KADAMM СК-МВ-SMA?
К серии СК-МВ-SMA прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
